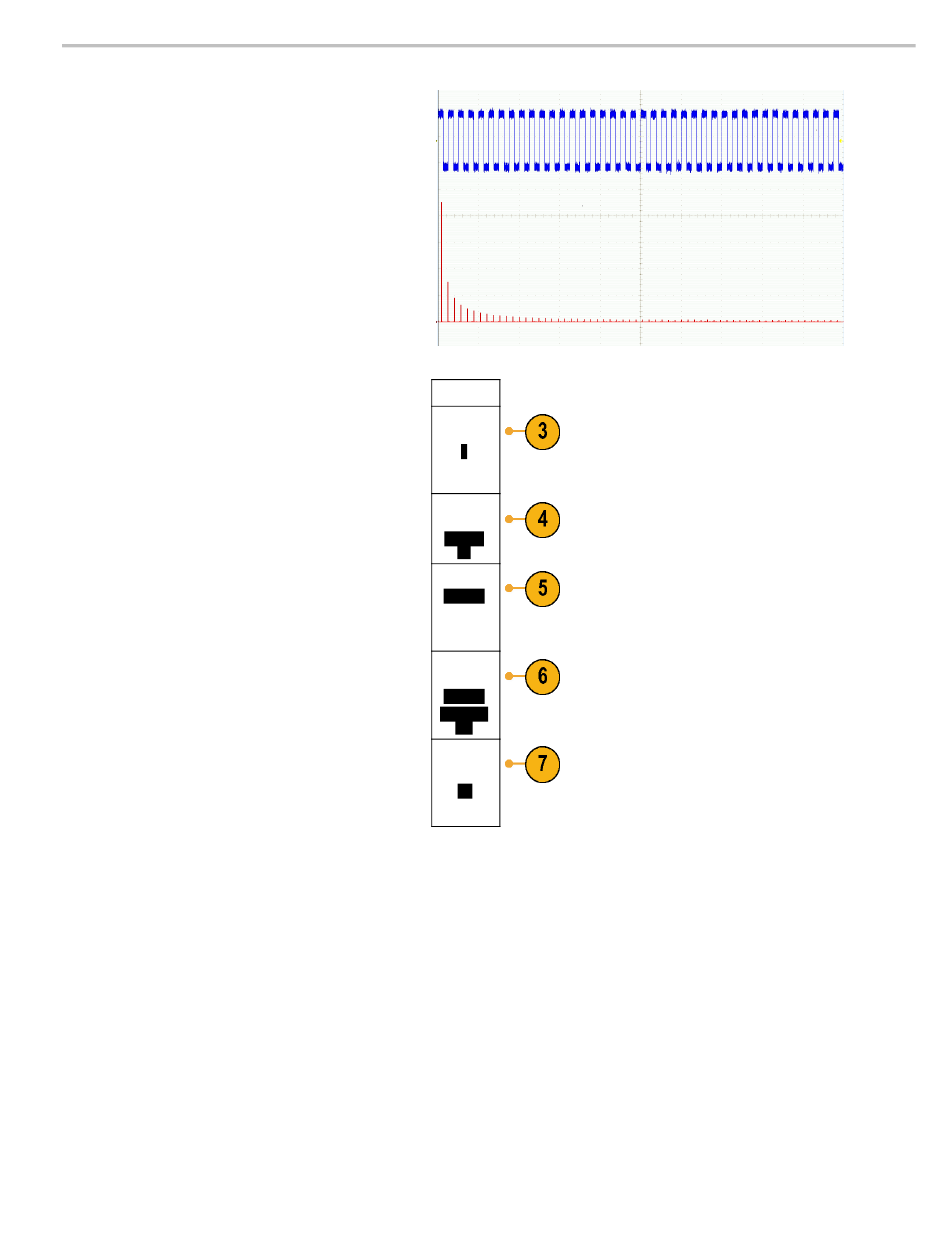

La fonction FFT apparaît à l'écran.
3. Appuyez sur le bouton Source FFT du
menu latéral et tournez le bouton d'usage
général a pour définir la source sur la voie
1, 2, 3 ou 4 .
4. Appuyez sur Unités verticales et tournez le
bouton d'usage général a pour sélectionner
dBV Eff ou Linéaire Eff.
5. Appuyez sur Fenêtre et tournez le bouton
d'usage général a pour sélectionner
Rectangulaire, Hamming, Hanning ou
Blackman-Harris.
6. Appuyez sur le bouton Horizontal du menu
latéral pour activer les boutons d'usage
général a et b afin d'effectuer un zoom ou
un panoramique sur l'affichage FFT.
7. 8. Appuyez sur le bouton Gating Indicators
(Indicateurs fenêtrage) du menu latéral pour
activer les indicateurs visuels de fenêtrage,
qui affichent la zone FFT d'analyse.
Voici quelques détails importants à propos du fonctionnement du mode FFT sur cet oscilloscope :
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
FFT
Source
FFT
1
Unités
verticales
Linéaire
Eff
Fenêtre
Hanning
Horizon-
tale
625 kHz
1,25 kHz-
/div
Gating
Indicators
On
|Off
Analyse des données de signal
103
