Gestion de signaux à longueur d'enregistrement élevée
Les commandes Wave Inspector (zoom/panoramique, lecture/pause, marquage, recherche) vous permettent de traiter de
manière efficace les signaux à longueur d'enregistrement élevée. Pour agrandir un signal horizontalement, tournez le bouton
Zoom (bouton central). Pour faire défiler un signal zoomé, tournez le bouton Pan.

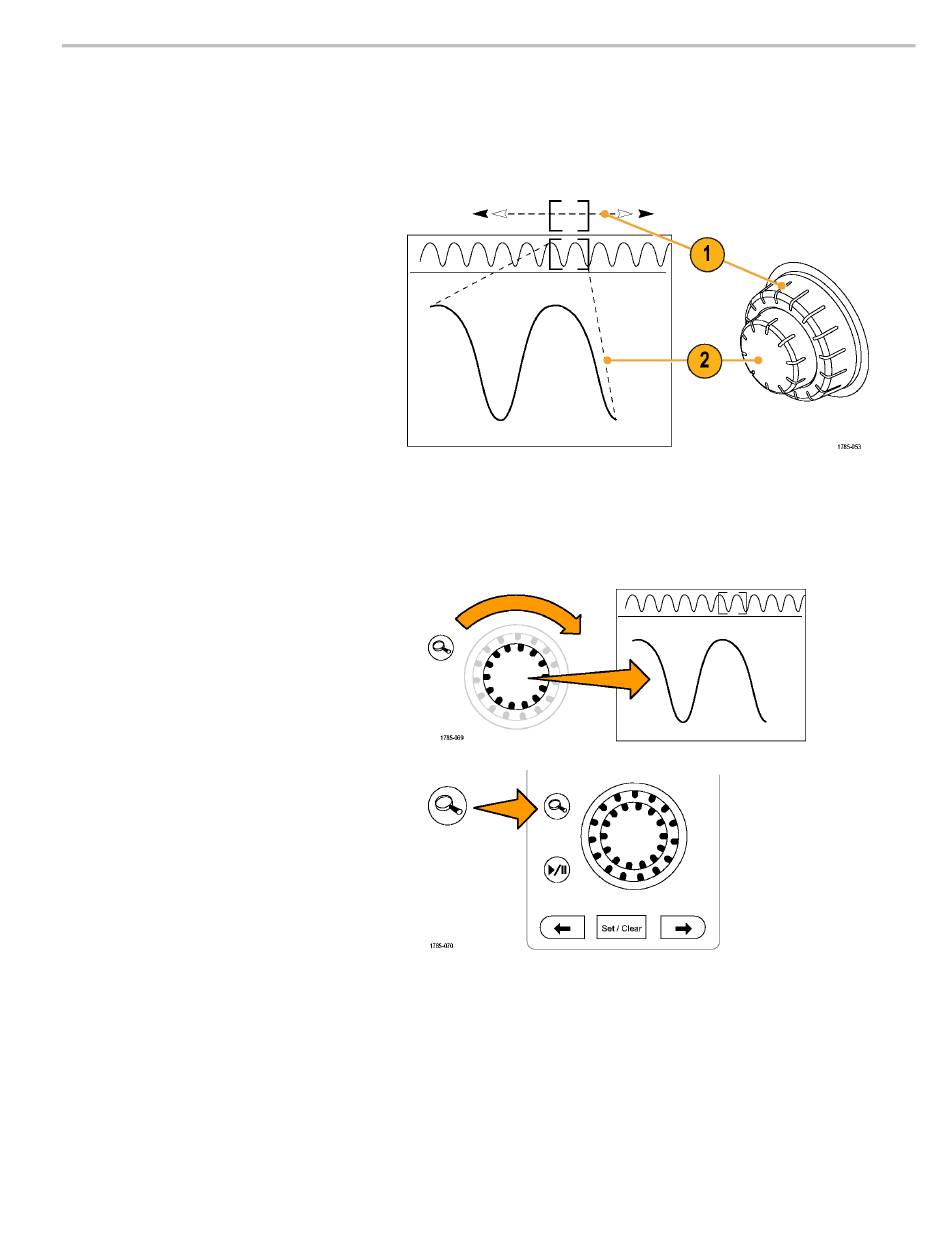

La commande Agrandir-Zoom se
compose des éléments suivants :
1. Un bouton extérieur (Agrandir)
2. Un bouton intérieur (Zoom)
Zoom sur un signal
Pour utiliser la fonction zoom :
1. Tournez le bouton intérieur de la
commande Agrandir-Zoom, dans le
sens horaire, pour effectuer un zoom
avant sur une portion sélectionnée du
signal. Tournez le bouton dans le sens
antihoraire pour effectuer un zoom
arrière.
2. Vous pouvez également activer ou
désactiver le zoom en appuyant sur le
bouton zoom.
Manuel de l'utilisateur des oscilloscopes des gammes MSO2000B et DPO2000B
Analyse des données de signal
107
