3.4 Câblage circuit principal
Schéma de connexion et description pour les câbles de contrôle général
(R7A-CPZ@@@S) fournis par la société OMRON.
Un câble de contrôle normal est raccordé au connecteur de contrôle E/S du servomoteur (CN1).
L'extrémité du contrôleur n'a pas de connecteur. Branchez un connecteur pour correspondre avec
le contrôleur si vous voulez un raccordement à une carte de contrôle de position lorsqu'un câble
compatible n'est pas disponible ou si le moteur est raccordé à un contrôleur d'une autre marque.
Types de câbles
Référence
R7A-CPZ001S
R7A-CPZ002S

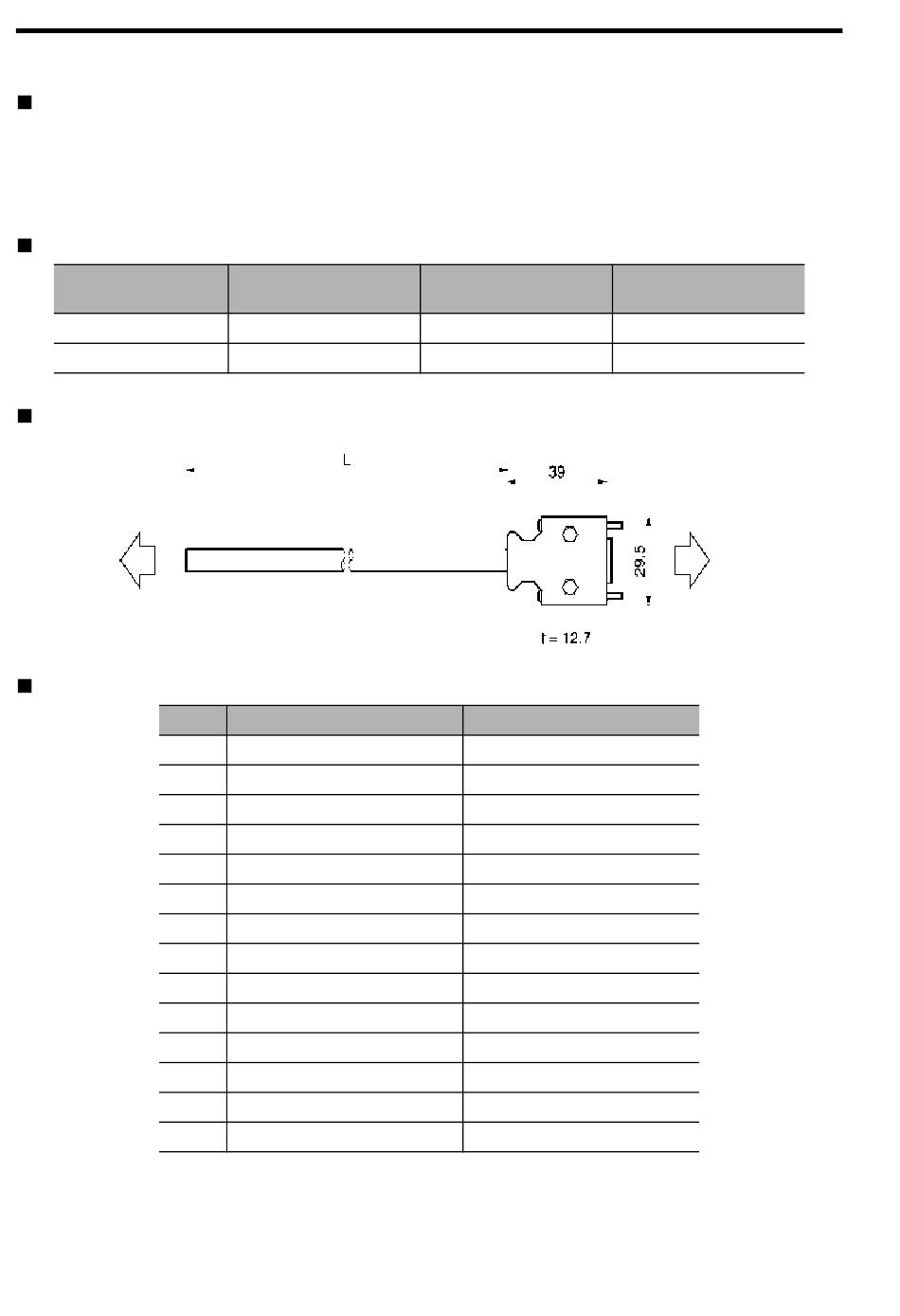

Configuration de connexion et dimensions

Côté contrôleur
Câblage
N°
10
11
12
13
14
Prise connecteur : 10114-3000VE (Sumitomo 3M)
Boîtier de connecteurs 10314-52A0-008 (Sumitomo 3M)
Les câbles de même couleur et de même nombre de marques sont des paires torsadées.
Longueur (L)
1 m
2 m
Couleur de câble / de repère
1 Orange / Rouge (-)
2 Orange / Noir (-)
3 Gris / Rouge (-)
4 Gris / Noir (-)
5 Blanc / Rouge (-)
6 Jaune / Noir (-)
7 Blanc / Noir (-)
8 Rose / Rouge (-)
9 Rose / Noir (-)
Orange / Rouge (--)
Orange / Noir (--)
Gris / Rouge (--)
Gris / Noir (--)
Jaune / rouge (-)
Diamètre extérieur
du câble
5,6 mm
5,6 mm
Nom du signal
/ EXT1Verrouillage externe
/ DEC Décélération d'origine
N-OT Marche inversée interdite
P-OT Marche avant interdite
+24 VIN
RUN
OGND
/ ALM
BKIR
40
Poids
0,1 kg environ
0,2 kg environ
Côté servodriver
