5. Fixez un écrou à environ 20 mm sur la tige filetée et vissez la tige
filetée dans l'écrou d'accouplement, jusqu'à ce qu'il touche le
boulon à expansion, et contre-serrez l'écrou.
6. Placez la fourche inférieure et fixez-la avec des écrous.
Évitez la peinture sur la partie inférieure des tiges filetées
jusqu'à ce que l'installation soit terminée.
7. Préparez le reste des points d'installation après avoir pris des
mesures soigneuses et précises.
La première étape de l'installation est à présent terminée et la
construction du plafond suspendu peut être effectuée.
Lors de l'installation finale, placez le tube d'écartement dans le plafond
suspendu. Ce tube protègera le plafond suspendu. Découpez le tube
d'écartement à une longueur créant une distance de 1 - 5 mm entre la
face inférieure du plafond suspendu et la face supérieure du support
d'installation ; à la place des tubes, des écrous et rondelles peuvent
être utilisés pour assurer la distance recommandée.

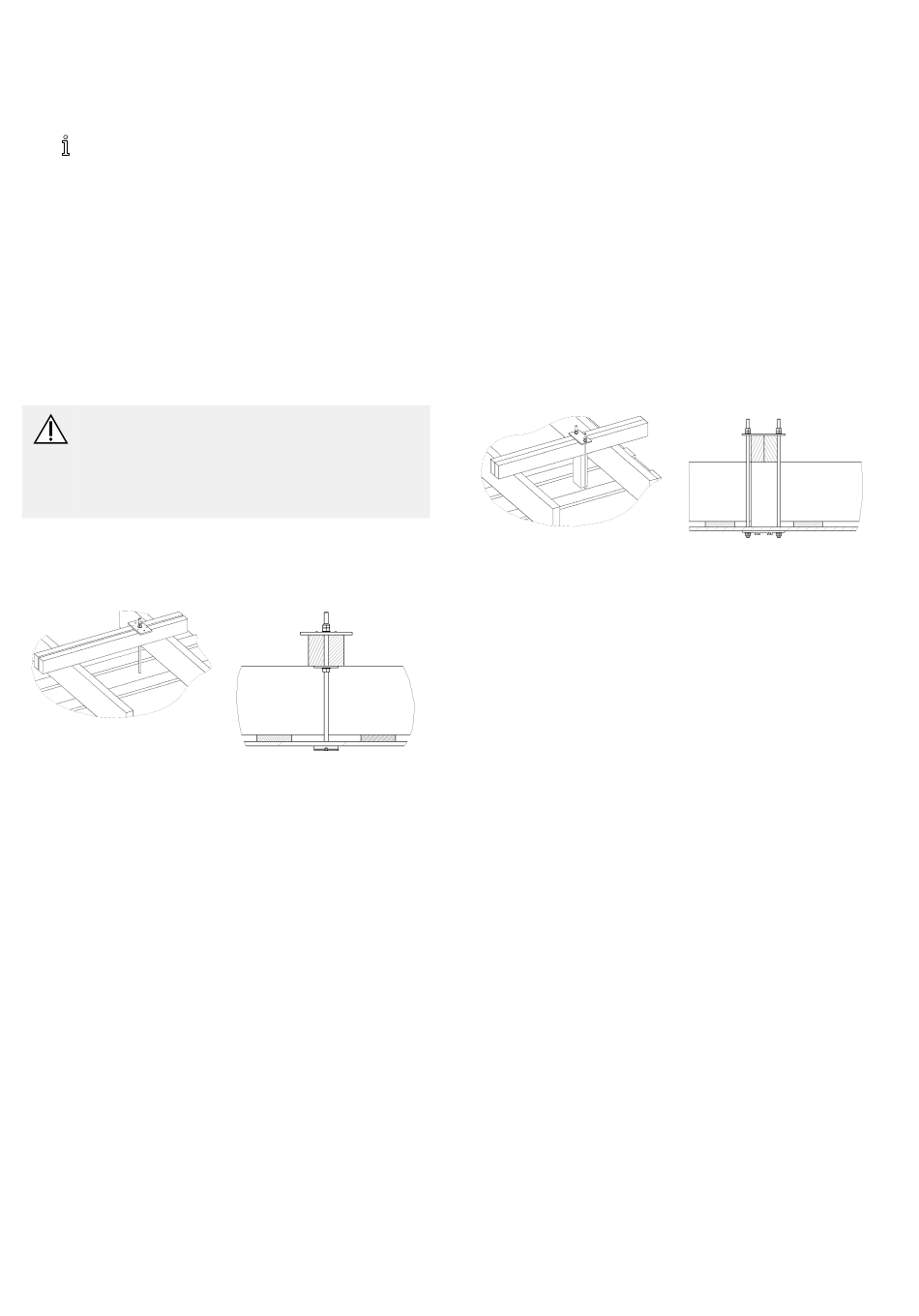

3.2.3 Plafond en bois

ATTENTION !
– N'installez pas les rails sur un plafond en bois avec des
vis de tension, comme des tire-fonds.
– N'installez pas les rails sur un plafond en bois avec
des vis à bois sans avoir préalablement procédé à une
évaluation des risques.
Support rapide
Dans certains cas, le montage sur une charpente peut constituer une
alternative au montage mural ou sur support mural.
La charpente doit obligatoirement être accessible par le dessus. En
cas de montage sur charpente, un renfort doit être mis en place.
Pour le renfort, il est important de sélectionner du bois de renfort
dimensionné pour tolérer la distance entre deux poutres de plafond,
afin d'obtenir une capacité portante suffisante. Après avoir marqué
tous les supports de plafond dans le plafond, vous devez déterminer
si un espace libre subsiste au-dessus du matériau du plafond. Ceci
étant fait, percez des trous de 12,5 mm de diamètre dans la matériau
du plafond. Les trous peuvent à présent être localisés à partir du
dessus, ils peuvent être préparés pour les renforts et vous pouvez
mesurer la longueur requise pour les tiges filetées. Le renfort doit
couvrir au moins deux poutres de plafond de chaque côté du point
de suspension. Si vous utilisez des renforts, vous devez placer deux
renforts de 45 x 95 mm en parallèle l'un de l'autre, à une distance de
14 mm, afin de laisser un passage pour une tige filetée M12. Pour
déterminer la longueur de la tige filetée, déterminez la hauteur de la
poutre de plafond + la longueur du bois de renfort + le matériau du
plafond + 60 mm pour la rondelle et les écrous.
Placez la tige filetée adaptée entre le bois de renfort et mettez une
rondelle et un écrou avant de guider la tige filetée davantage dans le
plafond. Positionnez-la avec une plaque aluminium, une rondelle et
un écrou de serrage sur le bois de renfort. La plaque aluminium est
vissée dans le bois de renfort à partir du dessus. Laissez la tige filetée
dépasser d'environ 25 mm sous le matériau du plafond. Un support
de plafond rapide peut à présent être vissé sur la tige filetée sous
le matériau du plafond. Le support de plafond rapide est fixé avec
64
un écrou bas M12. La tige filetée doit être entièrement vissée dans
l'écrou, mais doit aller plus bas que sous le raccord.
Lors du montage du support et de l'écrou, il est important d'utiliser
de l'adhésif sur le support ainsi que sur l'écrou. Lorsque tous les
supports sont montés, soulevez le rail, ajustez la longueur et fixez-le.
Avant de fixer le rail au plafond, ce qui se fait à partir du dessus du
plafond, assurez-vous que le bois de renfort repose sur les deux
poutres de plafond. Si ce n'est pas le cas, placez quelque chose entre.
Fixez à présent l'écrou au-dessus du bois de renfort jusqu'à ce que
le support repose régulièrement sur le matériau du plafond. Veillez
à ne pas trop serrer pour éviter que le matériau du plafond ne soit
tiré entre les poutres de plafond. Placez ensuite une plaque d'acier
autour de la tige filetée sous le bois de renfort, et fixez l'écrou dans
la plaque d'acier afin de bloquer la position.
Pour finir, fixez un contre-écrou contre l'écrou et sur le dessus du
bois de renfort. Les chariots, la butée de fin de course et les embouts
de rail sont montés comme indiqué dans la section 5.2.1.

Support standard

•
Tiges filetées M10, 2 pièces.
•
Écrous M10, 4 pièces.
•
Fourche, 1 pièce.
•
Entretoises 45 x 90 x 1500 mm, 2 pièces.
•
Couche de poutre.
•
Sous-plafond.
•
Support de plafond, 1 pièce.
•
Contre-écrous M10, 2 pièces.
•
Rondelle, 2 pièces, 11 x 35 x 2.
Dans certains cas, l'installation avec des vis peut être une alternative à
une installation murale ou sur support mural.
Ceci nécessite que la couche de poutre de toit puisse être accessible
depuis le dessus. C'est souvent le cas dans les maisons de plain-pied.
Pour renforcer la couche de poutre de toit, des renforts de
45 x 95 mm sont placés de chant.
Au lieu des boulons à expansion, une tige filetée M10 de longueur
appropriée est utilisée. Une plaque d'installation (fourche) repose sur
le dessus des entretoises.
Le renfort doit reposer sur les poutres de toit des deux côtés de la
suspension. Si cela n'est pas possible, le renfort doit être fixé pour
éviter le basculement à la charge.
Le nombre minimum de trois points de montage par rail pour plafond
en béton ne s'applique pas aux plafonds en bois. Ici, c'est la portée
maximale qui détermine le nombre de points de montage.
Le reste du processus d'installation est similaire au processus pour les
plafonds en béton. Il est toutefois nécessaire de percer les deux trous
pour le support central (le support standard) en même temps.
Découpez les tiges filetées à la longueur appropriée et fixez les
rondelles et écrous de blocage M10.
Les tiges filetées doivent être vissées du dessous et du haut en
passant par la fourche. La fourche est fixée depuis le dessus jusqu'aux
renforts avec des pointes et des vis.
Avant de fixer le rail au plafond, ce qui se fait à partir du dessus du
plafond, assurez-vous que le bois de renfort repose sur les deux
poutres de plafond. Si ce n'est pas le cas, placez quelque chose entre.
