3 Montering

3.1 Generelle instruksjoner for montering

Før du monterer et skinnesystem, er det avgjørende å foreta en
omhyggelig og nøyaktig måling av rommet. Det er like viktig å fastslå
tilstanden til taket, veggene og gulvet for å avgjøre om skinnene skal
monteres i taket eller på veggene. Deretter må du bestemme hvor
mange løftesteder det er nødvendig med i rommet.
Ved angivelse av løftesteder er en individuell vurdering påkrevd, der
det tas hensyn til legemsbygningen til den enkelte brukeren og antallet
sykepleiere.
Følgende plassering av vanlige løftesteder kan benyttes som en
anbefalt retningslinje:
Seng
Toalett
Badekar
Stellebord
Ved måling for det valgte skinnesystemet må du ta hensyn til en egnet
parkeringsplass for løfteren når den ikke er i bruk. En egnet plassering
kan være i nærheten av en vegg, der løfterladeren monteres på veggen.
Kontroller den tilpassede skinnen, samt brakettene og annet tilbehør
mot tegningen.
Kontroller at eventuelle utstikkende partier og metallspon er fjernet
fra skinnene, for å forhindre at dette rusket blir sittende fast i
løpekatthjulene og produserer støy samt uberegnelig drift.
Ved enkeltskinner og buede skinner som trenger sammenkobling,
bruker du de medfølgende låsepinnene.
1. Skyv låsepinnen halvveis inn i én skinne. Det bores hull til
Ø 3,2mm i skinnen som den tidligere nevnte skinnen skal kobles
til. Deretter settes den neste skinnen inn over låsepinnene.
2. Skyv den neste skinnen inn i de fremskytende pinnene. Ikke bor
ytterligere hull i den første skinnen.
3. Monter braketten for skinnesammenkobling.
Når du installerer et system for sidelengs flytting der parallellskinnene
går fra vegg til vegg, må minsteavstanden fra skinnen til veggen være
60 mm. Sett løpekatten for sidelengs flytting og skinneendestopperen
i parallellskinnene før montering. Hvis ikke må parallellskinnene
ende min 350 mm fra veggen for å tillate etterfølgende montering
av løpekatten.
Ved montering av et monoskinnesystem eller en traversskinne i et
system for sidelengs flytting er det viktig at skinnen i den ene enden
ender min 160 mm fra veggen for å tillate påfølgende montering av
løfterløpekatten.
Ved sekundær montering av Robin Mover™ må avstanden være
minimum 300 mm.
Ved montering av skinner med braketter direkte i taket må du sørge
for at taket er jevnt og vannrett. (Mellomlegg med henholdsvis 1
mm, 3 mm og 5 mm i tykkelse, kan brukes til å jevne ut eventuelle
ujevnheter.)
Nøkkelhull for monteringspunktet
Ethvert EC-Track-system må klargjøres med et monteringspunkt for
løfteren.
Dette monteringspunktet vises som en 32 mm riflet fordypning
på bunnen av skinnen, der løfteren skal monteres. Denne riflede
fordypningen kalles nøkkelhull.
1586749-B
1 m fra innsiden av sengens
hodeende
150 mm fra forkanten
1/3 oppover (sittende stilling),
½ oppover (tilbakelent stilling)
1 m fra bordets hodeende
Ved montering av skinnesystemet er det avgjørende at dette
monteringspunktet plasseres i samsvar med instruksjonene nedenfor.
1. Generelt må nøkkelhullet alltid være plassert så nær enden av en
skinne som mulig. Det må imidlertid være minst 250 mm unna
skinneenden.
2. Hvis skinnen går fra vegg til vegg, må det plasseres min 400 mm
vekk fra skinneprofilenden.
3. Hvis et system for sidelengs flytting monteres, må nøkkelhullet
plasseres så nær som mulig på tvers av skinnens ende. Det må
imidlertid være minst 250 mm unna skinneenden.
Dersom traversskinnen fortsetter helt ut til veggene, må den
plasseres min 400 mm fra skinnens ende.

3.2 Takmonteringssystem

3.2.1 Betongtak

Ved henvisning til montering i betongtak skiller vi mellom massiv
betong (fabrikkstøpte betongelementer, forspente betongflater,
armert betong) og hule overflater.

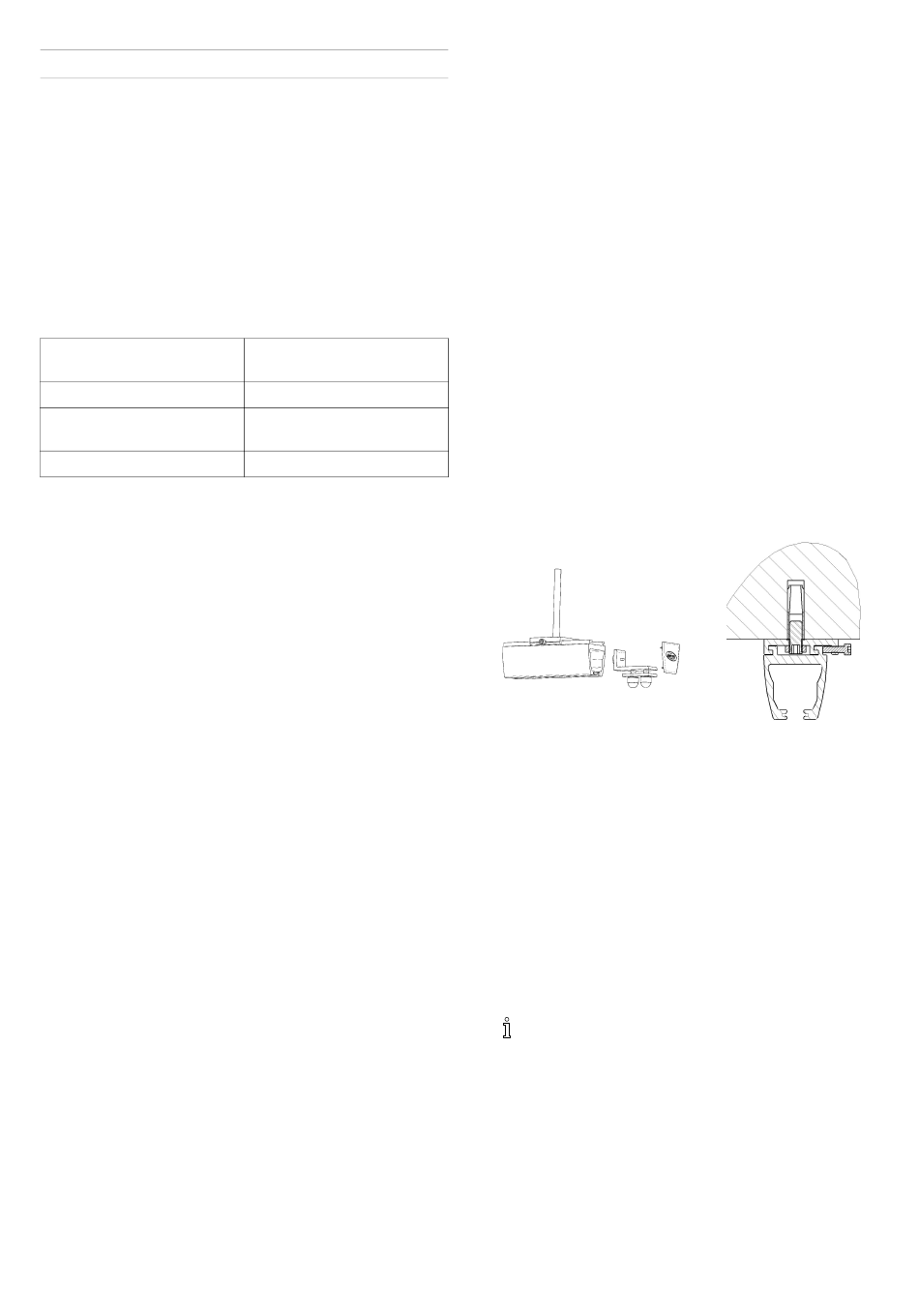

Montere med hurtigtakbrakett
Når du bruker hurtigtakfester, må alle takfestene monteres i taket.
Deretter kan skinnen monteres i disse. Minst 3 takfester må brukes
per skinne. Det må i ettertid være maks 700 mm mellom hvert feste.
Det må være maks 200 mm fra enden av skinnen til det første festet.
Mål opp for alle festene på samme tid. Det er viktig at de borede
hullene ligger på en rett linje. Den nøyaktige merkingen for hullene
må utføres ved hjelp av laserteknikk, krittlinje osv.
Slik monterer du i massiv betong og hule overflater:
1. Bor hull med en 15 mm slagbor til en dybde på 54 mm. Blås
hullene rene.
2. Sett M12-slagankere i hullet (f.eks. Hilti HKD-S M12 eller
tilsvarende).
Ved bruk av et justeringsverktøy (f.eks. Hilti HSD-G M12x50
eller tilsvarende) blir ankeret korrekt festet i betongen.
3. Monter hurtigfestet ved å skru den forhåndsmonterte
gjengestangen i slagankeret.
Det er viktig at et klebemiddel brukes på et feste og en mutter
når gjengestangen monteres til festet.
For å sikre oppnåelse av maks styrke må gjengestangen skrus
min 14 mm inn i ankeret.
Ved bruk av et slaganker sammen med hurtigbraketten er
optimal nøyaktighet et krav. Som et alternativ kan heftmørtel
bestående av to komponenter for betong anbefales.
Når alle fester er montert, skyver du løfterløpekatten inn i skinnen.
Løfterløpekatten kan vende begge veier. Dersom løpekatten for
sidelengs flytting skal monteres inne i skinnen, er det viktig at dette
vender i riktig retning i forbindelse med følgende montering av
traversskinnen.
