Invacare®EC-Track™

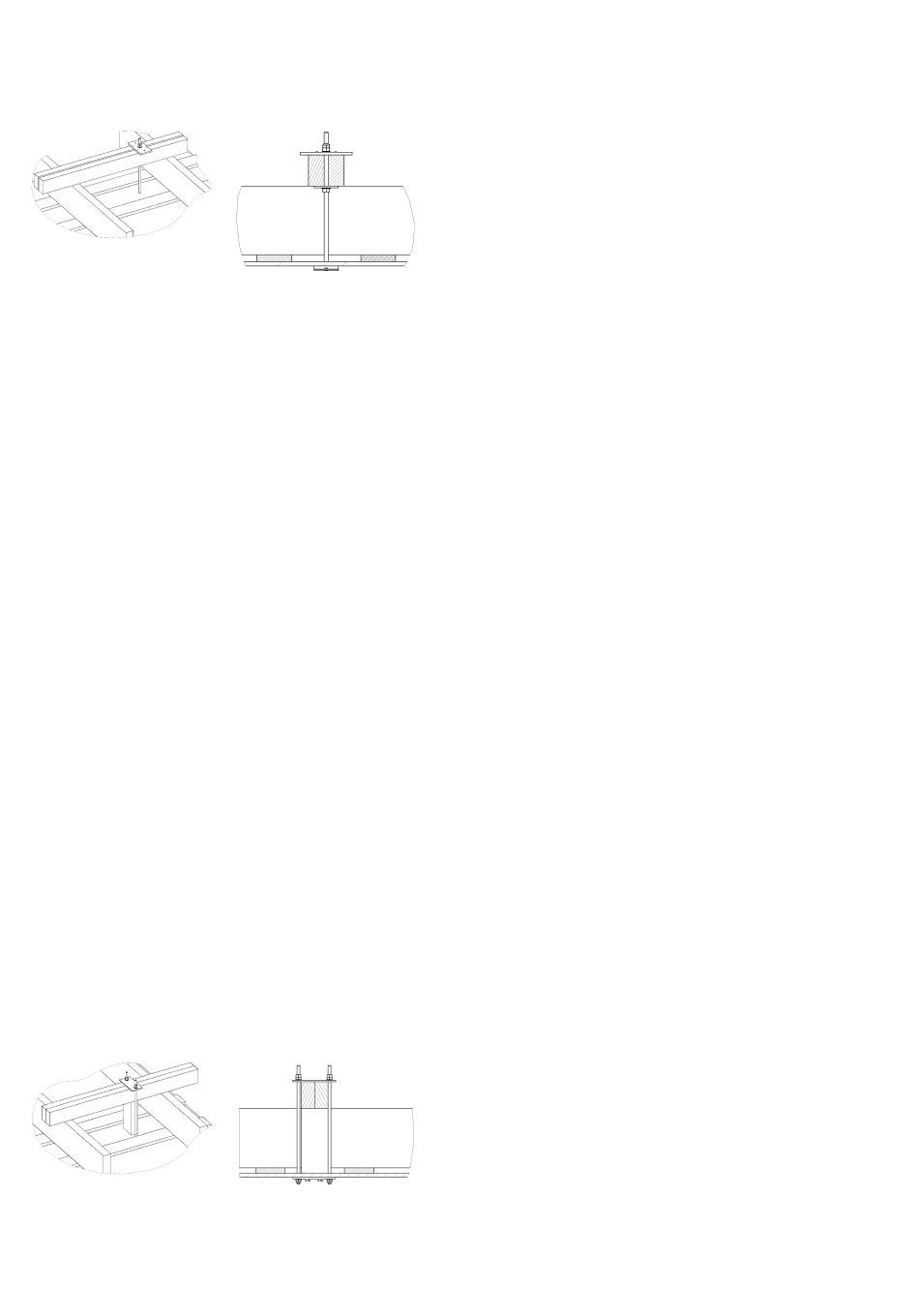

Hurtigbrakett
I noen tilfeller kan montering i et tak i tømmerutføring være et
alternativ til montering på vegg eller veggstøtte.
Dette forutsatt at taket i tømmerutføring er tilgjengelige ovenfra.
Ved montering i tak i tømmerutføring må utskiftingsmateriale
plasseres som forsterkning. Ved forsterking er det viktig å velge
utskiftingstremateriale som er dimensjonert for å tåle avstanden
mellom to takbjelker, slik at tilstrekkelig bæreevne er oppnås. Etter å
ha merket opp til alle takbrakettene i taket må du undersøke om det
er ledig plass over takmaterialet. Når dette er gjort, bores hull med
en diameter på Ø 12,5 mm gjennom takmaterialet. Hullene kan nå
lokaliseres ovenfra, de kan klargjøres for utskiftingsmaterialet, og du
kan måle hvor lange gjengestengene skal være. Utskiftingsmaterialet
må dekke minst to takbjelker på hver side av opphengingspunktet.
Ved bruk av utskiftingsmateriale må to 45 x 95 mm utskiftingsdeler
plasseres parallelt med hverandre, med en avstand på 14 mm, noe som
danner en passasje for en M12-gjengestang. For å bestemme lengden
av gjengestangen bestemmer du takbjelkens høyde + lengden av
utskiftingstrematerialet + takmaterialet + 60 mm for skive og muttere.
Plasser den tilpassede gjengestangen mellom utskiftingstrematerialet
og sett inn en skive og mutter før du fører gjengestangen videre
ned gjennom taket og posisjonerer den med en aluminiumsplate,
en pakningsskive og mutter over utskiftingstrematerialet.
Aluminiumsplaten skrus inn i utskiftingstrematerialet fra toppen. La
ca. 25 mm gjengestang stikke fram nede under takmaterialet. En
hurtigtakbrakett kan nå skrus på gjengestangen under takmaterialet.
Takbraketten festes med en lav M12-mutter. Gjengestangen skal skrus
helt inn i mutteren, men må stikke fram lenger ned enn under festet.
Ved montering av braketten og mutteren er det viktig å bruke
klebemiddel på braketten samt mutteren. Når alle braketter er
montert, løfter du opp skinnen, justerer lengden og fester den på en
sikker måte. Før skinnen har blitt festet til taket (noe som gjøres fra
takets overside), må det kontrolleres at utskiftingstrematerialet hviler
på begge takbjelkene. Hvis ikke må noe plasseres imellom.
Mutteren over utskiftingstrematerialet festes nå forsiktig på en
sikker måte til braketten er plassert jevnt med takmaterialet. Det
er viktig ikke å stramme så mye at takmaterialet trekkes opp
mellom takbjelkene. Når dette er gjort, legges en stålplate inn rundt
gjengestangen under utskiftingstrematerialet, og mutteren festes
oppover i stålplaten, noe som dermed låser stillingen.
Til slutt festes en låsemutter mot mutteren på oversiden
av utskiftingstrematerialet. Løpekatter, endestopper og
skinneendeplugger monteres som beskrevet i del 5.2.1.
Standardbrakett
•
Gjengestenger M10, 2 stk.
•
M10-muttere, 4 stk.
136
•
Balanseplate, 1 stk.
•
Tverrbjelker 45 x 90 x 1500 mm, 2 stk.
•
Bjelkelag
•
Under yttertak/tak
•
Takbrakett, 1 stk.
•
Låsemuttere M10, 2 stk.
•
Skive, 2 stk. 11 x 35 x 2.
I noen tilfeller kan montering med gjennomgående skruer være et
alternativ til vegg- eller veggstøttemontering.
Dette krever at takbjelkelaget kan nås ovenfra. Dette er ofte tilfellet i
énetasjes hus. For å forsterke takbjelkelaget plasseres utskiftingsdeler
på 45 x 95 mm sidelengs.
I stedet for ekspansjonsboltene brukes en M10-gjengestang av
passende lengde. En monteringsplate (balanseplate) hviler på toppen
av bjelkene.
Utskiftingsdelene må hvile på takbjelkene på begge sider av opphenget.
Hvis dette ikke er mulig, må utskiftingsdelene festes godt for å
forhindre dem fra å vippe når de utsettes for belastning.
Minimumsantallet trefestepunkter per skinne for betongtak gjelder
ikke for tretak. Her er bestemmer den maksimale frie spennvidden
antallet festepunkter.
Resten av monteringsprosessen er lik fremgangsmåten for betongtak.
Det er imidlertid nødvendig å bore begge hullene for senterbraketten
(standardbraketten) på samme tid.
Skjær gjengestengene til riktig lengde og fest skivene og
M10-låsemutterne.
Gjengestengene skrus inn nedenfra og opp gjennom balanseplaten.
Balanseplaten festes til utskiftingsdelene ovenfra med spikere og
skruer.
Før skinnen har blitt festet til taket (noe som gjøres fra takets
overside), må du dobbeltsjekke at utskiftingstrematerialet hviler på to
takbjelker. Hvis ikke må noe plasseres imellom.
Vær forsiktig når du strammer til mutterne for å hindre skade på
det nedhengte taket.
3.3 Veggmontering – endeopphengt skinne
Følgende er kun anbefalinger. Alternativt kan ekspansjonsbolter med
tilsvarende tykkelse og av tilsvarende kvalitet anvendes. Følg alltid
anbefalingene fra leverandøren.
For fritthengende montering kan enden av skinnene festes til veggen
med veggbraketter eller veggstøtte. Velg veggstøtte hvis du er i tvil
om bæreevnen til veggmaterialet. Når du monterer fritt hengende
skinner, må maksimal skinnelengde overholdes, avhengig av valgt
skinneprofil. Avstanden mellom veggene må være maks 2 m for
skinneprofil S, 4 m for skinneprofil M og 8 m for skinneprofil L.
Hvis du trenger å montere eller demontere en løfterløpekatt etter
montering, må avstanden fra den ene veggen til skinnen være
minst 160 mm. Ved sekundær montering av Robin Mover™ må
avstanden være minimum 300 mm. Hvis du trenger å montere eller
demontere løpekatten for sidelengs flytting etter montering, må
avstanden mellom den ene veggen og skinnen være minst 350 mm.
(Minimumsavstanden fra skinne til vegg må alltid være 60 mm). Hvis
du har en veggmontert skinneprofil S, kan du ikke montere eller
demontere løpekatten etter montering.

3.3.1 Skinneprofil M og L:

Ved montering av veggbraketter eller veggstøtteben etterlater du
en avstand fra taket til den øvre kanten av veggbraketten eller
gulvstøtten. Avstanden må være minst:
•
80 mm for skinneprofil M
•
150 mm for skinneprofil L
