3.1 Allmänna monteringsanvisningar
Vid montering av ett skensystem måste rummet mätas upp exakt.
Det är viktigt att fastställa status för tak, väggar och golv så att man
kan avgöra om skenorna ska vägg- eller takmonteras. Därefter måste
du bedöma hur många lyftplatser som behövs i rummet.
Vid placering av lyftplatser ska du göra en individuell bedömning som
tar hänsyn till brukarens kroppsbyggnad och antalet personal.
Följande placering av lyftplatser kan användas som riktlinje:
Säng
Toalett
Badkar
Bord för ombyte
Vid uppmätningen för skensystemet är det viktigt att avsätta lämplig
plats för parkering av lyften när den inte används. Lämplig plats är till
exempel intill en vägg där laddaren till lyften kan monteras på väggen.
Kontrollera de anpassade skenorna samt fästen och andra tillbehör så
att de stämmer överens med skissen.
Kontrollera att metallspån har tagits bort från skenorna. Annars finns
det risk att de fastnar i åkvagnens hjul så att hjulen låter eller inte
fungerar som de ska.
Vid skarvning av enkelskenor och böjda skenor ska du använda de
bifogade rörsprintarna.
1. Pressa in rörsprintarna till hälften i den ena skenan. Borra
3,2 mm hål i den andra skenan. Pressa på den andra skenan på
rörsprintarna.
2. Tryck in skenan i sprintarna. Inga fler hål ska borras i den första
skenan.
3. Montera fästet för skenskarv.
Vid montering av traverssystem, där parallellskenorna löper från
vägg till vägg måste avståndet från skena till vägg vara minst 60 mm.
Montera traversåkvagnen och ändstoppet i parallellskenorna innan
dessa monteras. Om inte måste parallellskenorna sluta minst 350 mm
från väggen så att åkvagnen kan monteras i efterhand.
Vid montering av enkelskenor eller traversskenor i ett traverssystem
är det viktigt att skenan i den ena änden slutar minst 160 mm från
väggen så att lyftåkvagnen kan monteras i efterhand.
Vid eftermontering av Robin Mover™ ska avståndet vara minst
300 mm.
Om skenorna monteras med fästen direkt i taket måste du först
kontrollera att taket är plant och vågrätt. (För att utjämna eventuella
ojämnheter kan mellanläggsplåtar på 1, 3 respektive 5 mm användas.)
Nyckelhål för monteringspunkten
Alla EC-track skensystem ska förberedas med en fästpunkt för
montering av lyften.
Fästpunkten är en 32 mm, rund urfräsning på undersidan av den skena
som lyften ska monteras i. Urfräsningen kallas nyckelhål.
Vid montering av skensystemet är det viktigt att fästpunkten placeras
enligt anvisningarna nedan.
1586749-B
1 m från insidan av sängens
huvudgavel
150 mm från framkanten
En tredjedel nedifrån (sittande
ställning), hälften nedifrån
(liggande ställning)
1 m från bordets huvudända
1. I regel gäller att nyckelhålet alltid placeras så nära skenans ände
som möjligt. Men avståndet till skenans ände måste vara minst
250 mm.
2. Om skenan löper från vägg till vägg ska nyckelhålet placeras minst
400 mm från skenans ände.
3. Vid montering av traverssystem ska nyckelhålet placeras så nära
traversskenans ände som möjligt. Men avståndet till skenans ände
måste vara minst 250 mm.
Om traversskenan löper från vägg till vägg ska nyckelhålet
placeras minst 400 mm från skenans ände.

3.2 Takmonteringssystem

3.2.1 Betongtak

Vid montering i betongtak skiljer man på massiv betong (fabriksgjorda
betongelement, förspända betongdäck, armerad betong) och håldäck.

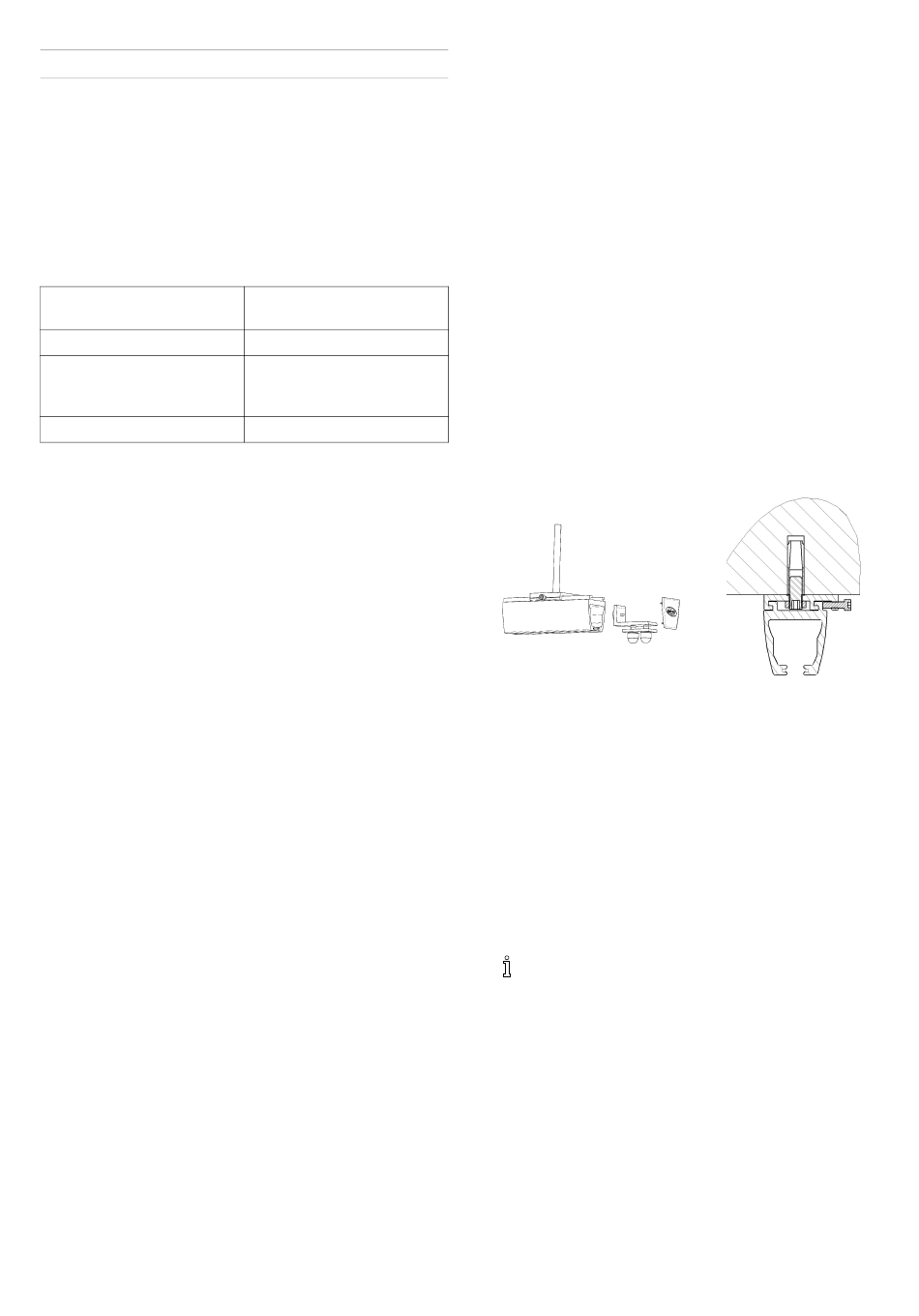

Montering med snabbfäste för tak
Vid användning av snabbfästen för tak monteras samtliga takfästen
i taket. Därefter monteras skenan i fästena. Minst tre fästen ska
användas per skena. Följaktligen får det vara högst 700 mm mellan
varje hållare. Det får vara högst 200 mm från skenans ände till första
hållaren.
Mät ut samtliga hållare vid samma tillfälle. Hålen måste borras efter
en rak linje. Den exakta uppmärkningen av hålen ska utföras med
laserteknik, kritsnöre eller liknande.
Montering i massiv betong och håldäck:
1. Borra hålen med 15 mm slagborr till 54 cm djup. Blås rent hålen.
2. Slå in slagankare M12 i hålen (t.ex. Hilti HKD-S M12 eller
motsvarande).
Använd monteringsverktyg (t.ex. Hilti HSD-G M12x50 eller
motsvarande) så att slagankaret sitter ordentligt fast i betongen.
3. Montera snabbfästet genom att skruva den förmonterade
gängstången upp i slagankaret.
Låsvätska måste appliceras på hållaren och muttern när
gängstången monteras i hållaren.
För maximal styrka ska gängstången skruvas minst 14 mm in
i slagankaret.
Vid användning av slagankare i kombination med snabbfäste
måste du vara mycket noggrann. Alternativt kan du använda
tvåkomponents fästmassa för betong.
När samtliga hållare har monterats skjuter du in lyftåkvagnen i
skenan. Lyftåkvagnen kan vändas åt båda håll. Om du ska montera en
traversåkvagn i skenan är det viktigt att den är rättvänd i förhållande
till den traversskena som ska användas.
Ett ändstopp monteras i vardera ände av skenan. Skjut in ändstoppet i
skenan med gummipluggen först och skruva åt tillfälligt för hand.
Lyft upp skenan, justera längden och skruva fast den i alla takhållare.
Montera de ställbara ändstoppen på rätt sätt och dra åt ordentligt.
Ändstoppet måste monteras så att lyften inte går emot väggen.
