4 Teknisk data

4.1 Skensystemet

Samtliga skenprofiler tillverkas i strängsprutad aluminium.
Skenorna finns i vit pulverlack.
Skenorna finns i tre olika höjder: S=68 mm, M=114 mm och
L=183 mm med infästningsavstånd 2 m, 4 m respektive 8 m.
Profilbredden för samtliga tre profiler är 58 mm. Profilernas ovansida
är formad så att skenorna passar i monteringsfästena.
Lyftskenan levereras med en urfräsning på undersidan. Urfräsningen
används vid montering av lyften och kallas nyckelhål.
Monteringsalternativ
Enkel skena kan monteras i taket eller med vägg- och golvstolpe.
Skenan kan monteras antingen parallellt med väggen eller i vinkel mot
väggen.
Traverssystemet kan monteras i taket eller med vägg- och
golvstolpe. Avståndet mellan parallellskenorna får vara upp till
8 000 mm.
Kurvor finns med profil S och kan takmonteras. Kurvorna finns i
30, 45, 60 och 90 grader.
Speciallösningar
Pendelmontering används i följande situationer: När takhöjden
varierar i skenans längsgående riktning eller när skenan måste
försänkas.
Diagonal montering används när skenan måste monteras i annan
vinkel än 90 grader.

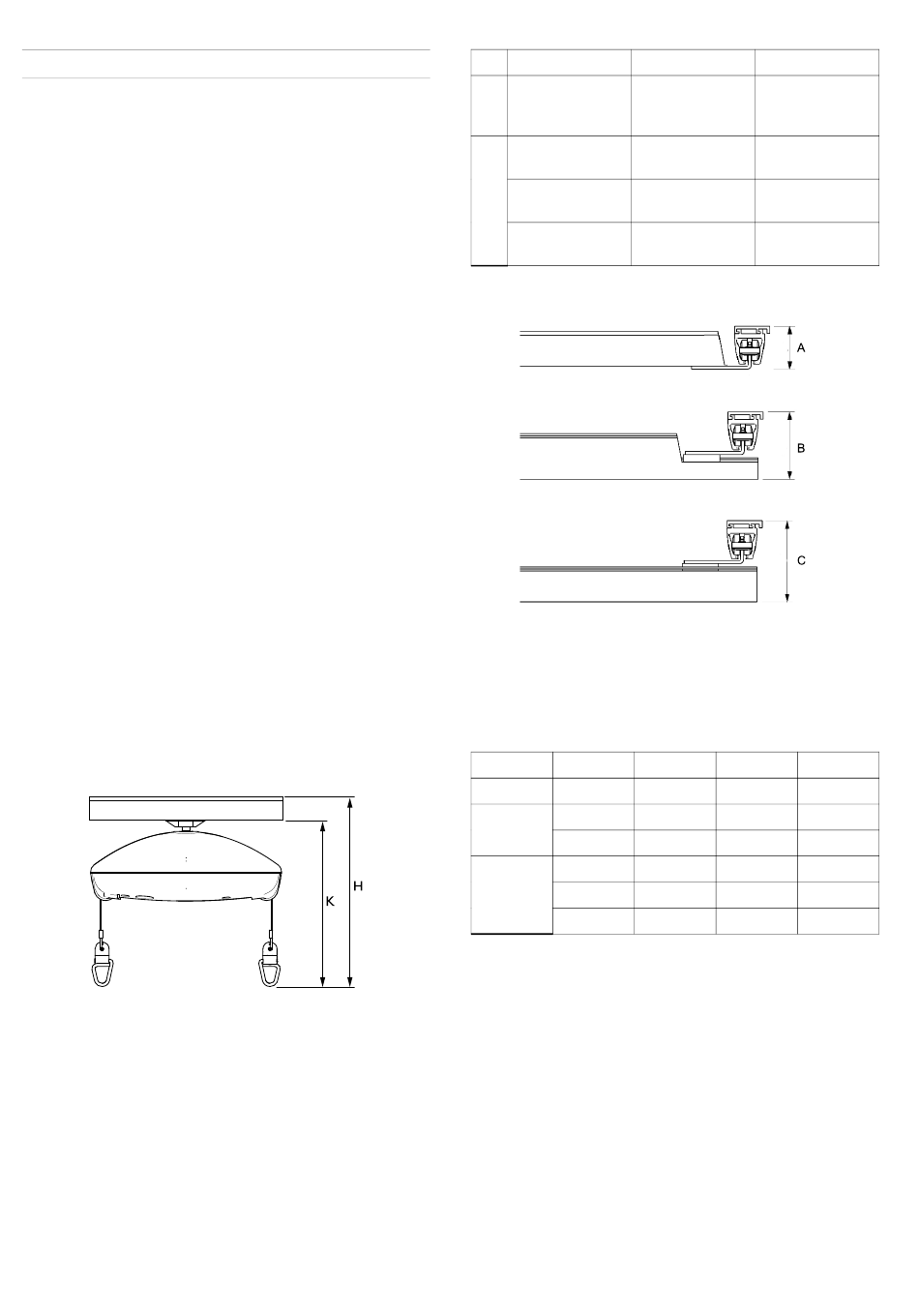

4.2 Byggmått för olika skenmonteringar
Byggmåttet definieras som avståndet mellan takets undersida och
lyftens krokar.
Enkel skena
För EC-Track™-systemet och Robin™-taklyften är inbyggnadsmåttet
mätt från taket med skenan monterad så tätt intill taket som möjligt:
168
Robin™
K Mätt från skenans 336 mm
underkant till
lyftselens krok
H Takmonterad
410 mm
skenprofil S
Vägg-/takmonterad 450 mm
skenprofil M
Vägg-/takmonterad 519 mm
skenprofil L
Höjdmått för traverssystem
A=förhöjd travers
B=delvis förhöjd travers
A=underhängd travers
Monteringskombinationer
Traversskena P arallellskena
Profil S Profil S
Profil M Profil S
Profil M
Profil L Profil S
Profil M
Profil L
Robin Mover™
396 mm
470 mm
510 mm
579 mm
A B
—
83 mm 156 mm
—
156 mm 203 mm
129 mm 203 mm 250 mm
— —
272 mm
— —
319 mm
198 mm 272 mm 388 mm
1586749-B
C
