Invacare®EC-Track™

4 Tekniske data

4.1 Skinnesystemet

Alle skinneprofiler er fremstillet i presset aluminium.
Skinnerne fås med hvid pulverlakering.
Skinnerne fås i tre forskellige højder: S= 68 mm, M=114 mm og
L=183 mm, hvilket giver en rækkevidde på hhv. 2 m, 4 m og 8 m.
Profilbredden for alle tre profiler er 58 mm. Toppen af profilerne
er formet med henblik på at sikre, at skinnerne kan kobles til
installationsbeslagene.
Ved levering har skinnen til løftemotoren en fræset rille i bunden.
Denne rille bruges til at installere løftemotoren og kaldes et nøglehul.
Mulige installationer
Enkeltskinne kan monteres i loftet eller på væggen og gulvet.
Skinnens placering i lokalet kan enten være parallel med en væg eller i
en vinkel i forhold til en væg.
Køresystemet kan monteres i loftet eller på væggen og gulvet.
Frigangen mellem de to parallelle skinner kan være op til 8000 mm.
Kurver kan fås i S-profilen og kan monteres i loftet. De fås med
vinklerne 30°, 45°, 60° og 90°.
Specialløsninger
Installation med ophængsbeslag bruges i følgende tilfælde: Når
loftets højde varierer i skinnens længderetning, eller når skinnen skal
forsænkes.
Vinkelinstallation bruges, når skinnen skal installeres i andre vinkler
end 90°.
4.2 Mål til forskellige skinneinstallationer
Byggemålene for en installation er defineret som afstanden mellem
loftets underside og løftemotorens kroge.

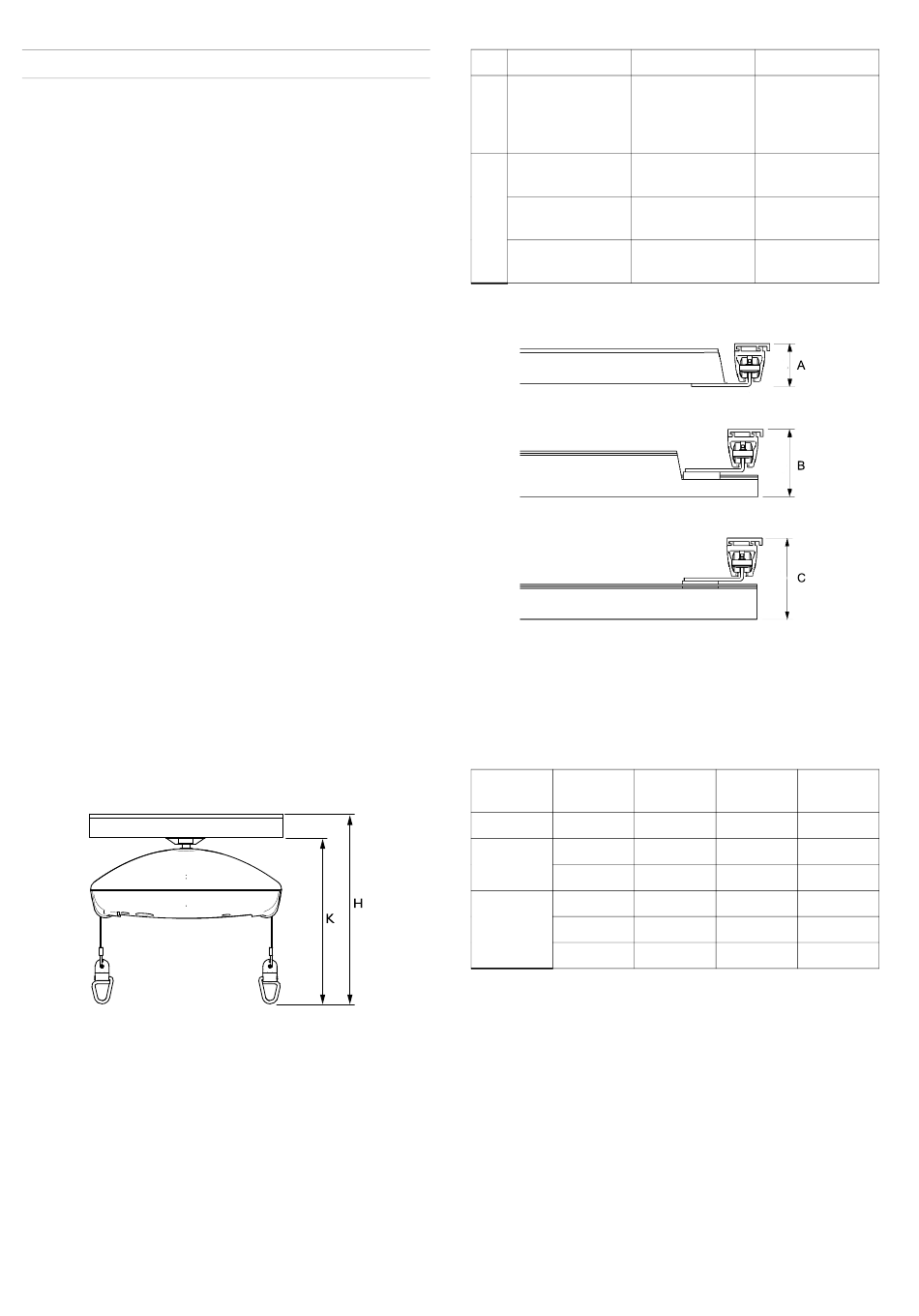

Højde for enkelt skinne
Ved brug af EC-Track™-systemet og Robin™-løftemotoren er
målene for indbygning målt fra loftet, hvor skinnen er monteret så
tæt som muligt på loftet:
50
Robin™
K Målt fra 336 mm
undersiden af
skinnen til sejlets
krog
H Loftsmonteret 410 mm
skinneprofil S
Væg-/gulvmonteret 450 mm
skinneprofil M
Væg-/gulvmonteret 519 mm
skinneprofil L
Højde for køreskinnesystem
A = Mellemophængt køresystem
B = Delvist mellemophængt køresystem
C = Underophængt køresystem
Mulige kombinationer
Køreskinne Parallel
skinne
S-profil S-profil
M-profil S-profil
M-profil
L-profil S-profil
M-profil
L-profil
Robin Mover™
396 mm
470 mm
510 mm
579 mm
A B
—
83 mm 156 mm
—
156 mm 203 mm
129 mm 203 mm 250 mm
— —
272 mm
— —
319 mm
198 mm 272 mm 388 mm
1586749-B
C
