8. Deve esserci una sovrapposizione di almeno 300 mm tra la guida
e il tubo di inserimento. Verificare guardando attraverso il foro
di controllo posto su un lato della guida. Il foro di controllo si
trova esattamente a 300 mm dall'estremità della guida
9. Quando la guida è posizionata correttamente, praticare con il
trapano un foro con Ø 7 mm attraverso la guida e il tubo di
inserimento, a circa 100 mm dall'estremità della guida. Fissare
la guida in posizione con bulloni passanti M6, dotati di dadi di
bloccaggio.
10. Una volta posizionata la guida, sistemare il fine corsa nella
posizione corretta. Durante il posizionamento del fine corsa,
assicurarsi che il sollevatore non tocchi la parete. Nel caso
del sistema di scorrimento, fare in modo che i due carrelli di
scorrimento tocchino il fine corsa simultaneamente.
Guida angolare, montaggio a parete
La guida può essere montata diagonalmente nel locale. L'angolo della
guida deve essere di max. 45°.
Il montaggio viene eseguito come descritto per il montaggio a parete
normale, con o senza supporti per parete. Il tubo, comunque, viene
spedito già pronto per il montaggio angolare.
3.4 Installazione su parete: staffa con gancio
laterale o laterale/terminale
Quando si installa un gancio laterale per il sistema di guida, le guide
parallele possono essere installate in prossimità della parete.
Quando si installa un gancio laterale per il sistema di guida, la parete
deve avere una resistenza tale da non richiedere l'impiego di gambe
di supporto.
Quando si installa un profilo a S, la distanza massima tra ciascun punto
di fissaggio è pari a 2.000 mm, ma sono necessari almeno 3 punti.
Quando si installa un profilo a M, la distanza massima tra ciascun punto
di fissaggio è pari a 4.000 mm, ma sono necessari almeno 3 punti.
Misurare sempre la distanza tra entrambe le pareti accuratamente,
all'altezza e nella posizione corrette del sistema. La staffa per parete
può essere regolata di +/- 6 mm. Se è necessaria una regolazione
superiore, utilizzare una piastra di 6 mm tra staffa e parete.
L'aspetto finale è determinato dal parallelismo tra parete e
guida. È necessario essere precisi.
A tale scopo, le misurazioni del sistema di scorrimento sono date dalla
misura delle dimensioni della stanza meno 206 mm (con installazione
tra i ganci) e meno 62 mm (con installazione sotto i ganci).
Di nuovo, ciò richiede una misurazione accurata nonché
considerazioni sulla regolabilità dovute alla disuniformità della parete.
L'installazione su parete dipende dalla struttura della parete. Attenersi
sempre alle raccomandazioni incluse nel capitolo 3.3.1 Profilo guida
a "M" e a "L", pagina 89. Dopo l'installazione delle staffe per parete
e delle due guide parallele, attenersi alle istruzioni nella sezione 3.8
Montaggio del sistema di scorrimento, pagina 91.
90

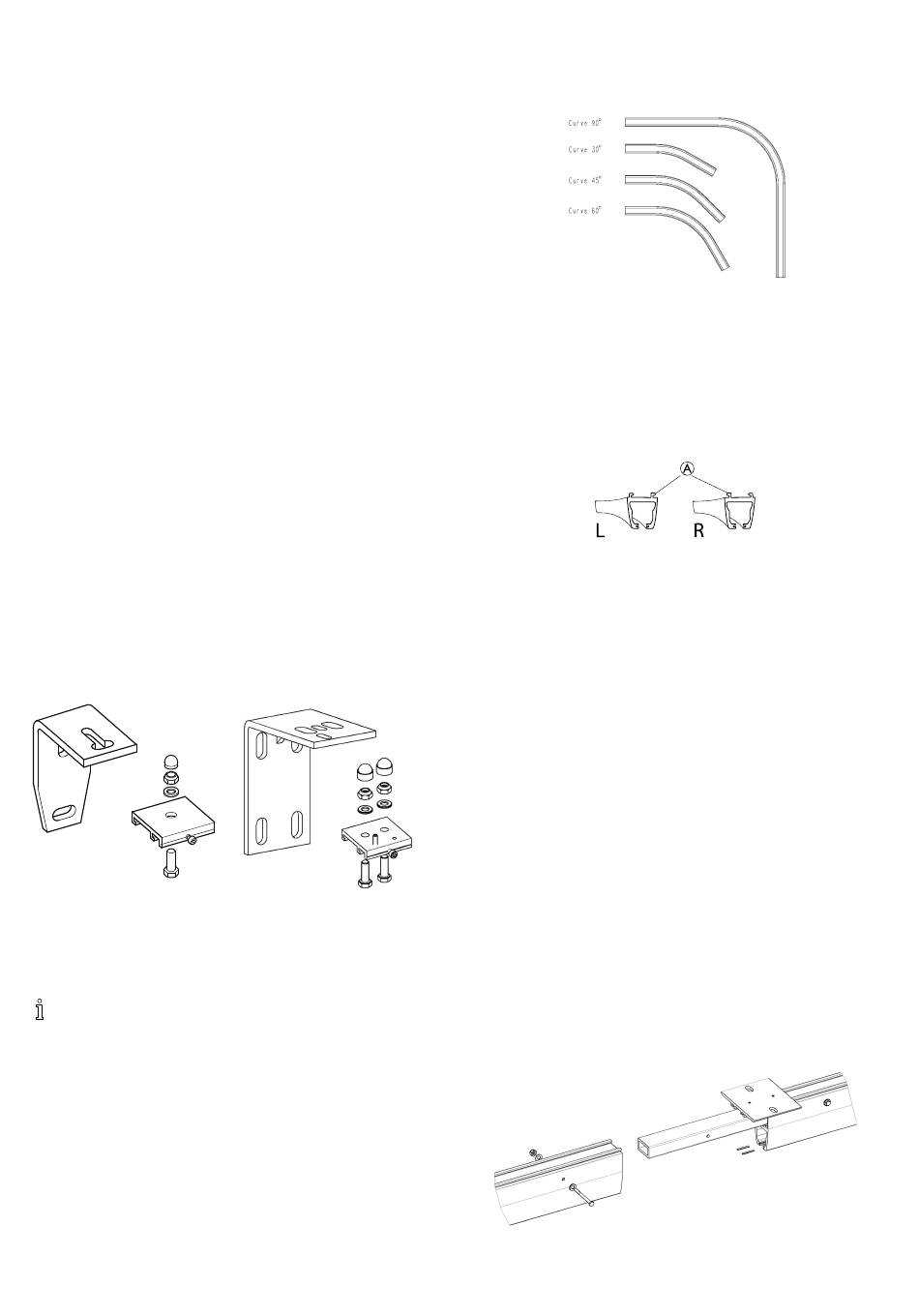

3.5 Curve

Sono disponibili le seguenti curve:
•
Angolo di 30° 0,2 + 0,2 m, estremità dritte
•
Angolo di 45° 0,2 + 0,2 m, estremità dritte
•
Angolo di 60° 0,2 + 0,2 m, estremità dritte
•
Angolo di 90° 0,6 + 0,6 m, estremità dritte
Tutte le curve hanno un raggio di 400 mm.
Le curve sono disponibili con convessità verso destra o verso sinistra.
È particolarmente importante distinguere tra curve a destra e curve a
sinistra quando lo stesso sistema guida comprende più curve.
•
Curve a sinistra (S): canali di montaggio A rivolti all'esterno della
curva.
• Curve a destra (D): canali di montaggio A rivolti all'interno della
curva.
Per accoppiare le curve alle guide dritte si utilizzano perni tubolari e
staffe di accoppiamento con viti di serraggio.
Posizione della staffe nelle curve
Angolo di 30° 0,2 + 0,2 m, estremità dritte: una staffa di
accoppiamento alle due estremità se la curva è collegata a guide dritte.
Angolo di 45° 0,2 + 0,2 m, estremità dritte: una staffa di
accoppiamento alle due estremità se la curva è collegata a guide dritte
e una staffa stretta a metà curva.
Angolo di 60° 0,2 + 0,2 m, estremità dritte: una staffa di
accoppiamento alle due estremità se la curva è collegata a guide dritte
e una staffa stretta a metà curva.
Angolo di 90° 0,6 + 0,6 m, estremità dritte: una staffa di
accoppiamento se la curva è collegata a guide dritte e una staffa
stretta a metà curva.
Per le istruzioni di installazione delle curve, consultare le sezioni
5.2.1.1 e 5.2.1.2.

3.6 Accoppiamento delle guide

3.6.1 Accoppiamento delle guide (profilo a "M" e a
"L")
