Invacare®EC-Track™

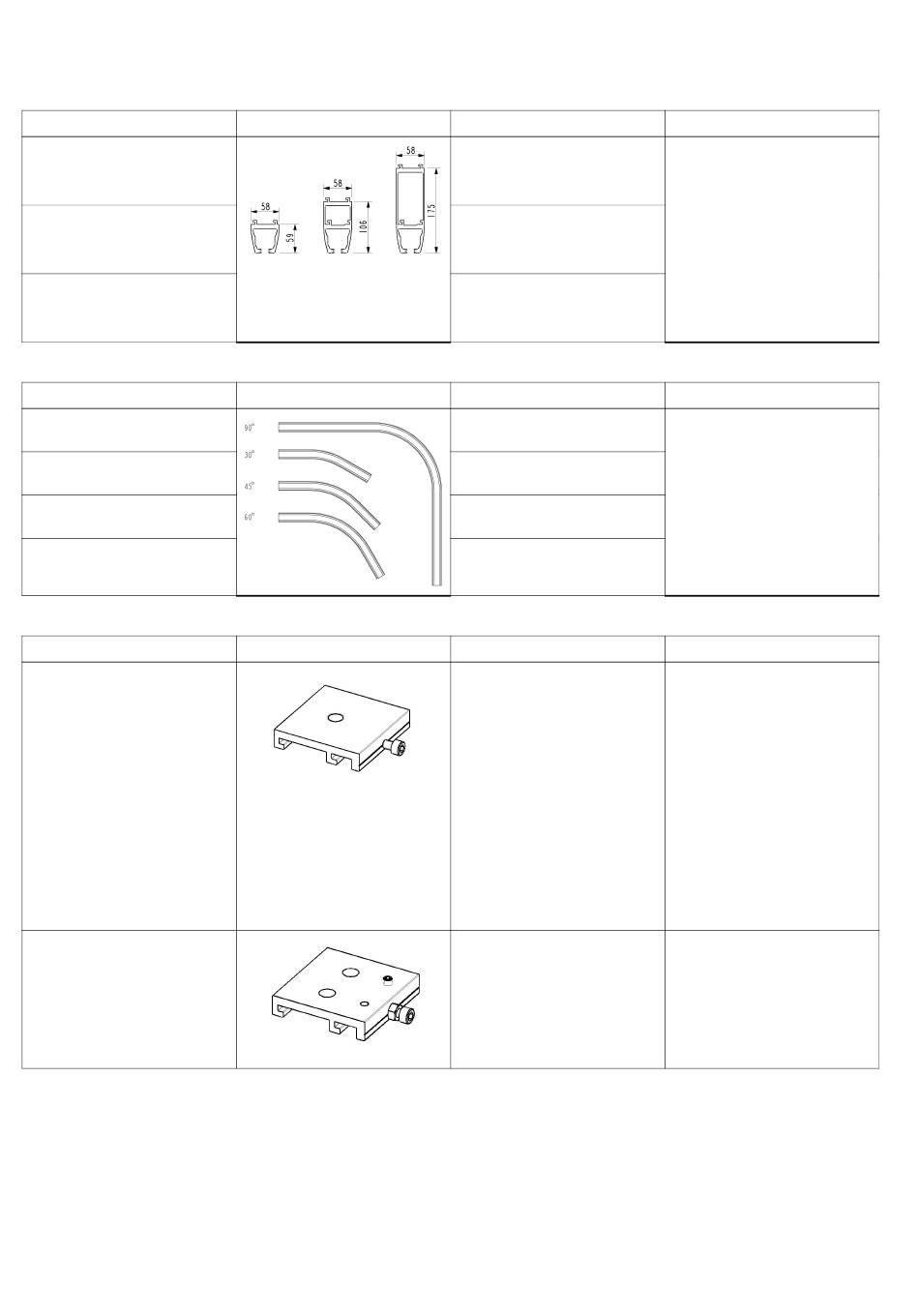

2.4 Guide, staffe e accessori

Profili guida a "S", a "M", a "L"
Tipo
Profilo guida a "S"
Profilo guida a "M"
Profilo guida a "L"
Curve di 30°, 45°, 60°, 90°
Tipo
Curva di 30°
Curva di 45°
Curva di 60°
Curva di 90°
Staffe per soffitto
Tipo
Staffa per soffitto, rapida
Staffa per soffitto, rapida, per
scorrimento
80
Descrizione
Lunghezza max. = 7,8 m
Apertura max. senza supporto: 2
m
Lunghezza max. = 7,8 m
Apertura max. senza supporto: 4
m
Lunghezza max. = 7,8 m
Apertura max. senza supporto: 8
m
Descrizione
Profilo guida a "S" con curva di
30° e guida dritta, 2 x 200 mm
Profilo guida a "S" con curva di
45° e guida dritta, 2 x 200 mm
Profilo guida a "S" con curva di
60° e guida dritta, 2 x 200 mm
Profilo guida a "S" con curva di
90° e guida dritta, 2 x 600 mm
Descrizione
Staffe per soffitto con elementi di
fissaggio nascosti. Da utilizzare
per l'installazione a soffitto
di sistemi monoguida e di
scorrimento.
Dimensioni (L x P x A):
•
30 x 68 x 14 mm
(per le curve)
•
70 x 68 x 14 mm
(per la sospensione a soffitto
normale)
•
120 x 68 x 14 mm
(per l'accoppiamento di
guide)
Staffe per sistema di scorrimento
e installazione a parete con
sospensione laterale
La staffa viene montata sotto
il carrello di scorrimento, su
gruppo di scorrimento sospeso e
parzialmente tra i ganci.
Info
Colore: bianco
Info
Tutte le curve hanno un raggio di
400 mm.
Tutte le curve sono disponibili
con uscita destra o sinistra. Per
le caratteristiche delle curve con
uscita destra o con uscita sinistra,
consultare il capitolo3.5 Curve,
pagina 90
Info
Installazione: consultare il
capitolo 3.2 Sistema di montaggio
su soffitto, pagina 85.
1586749-B
