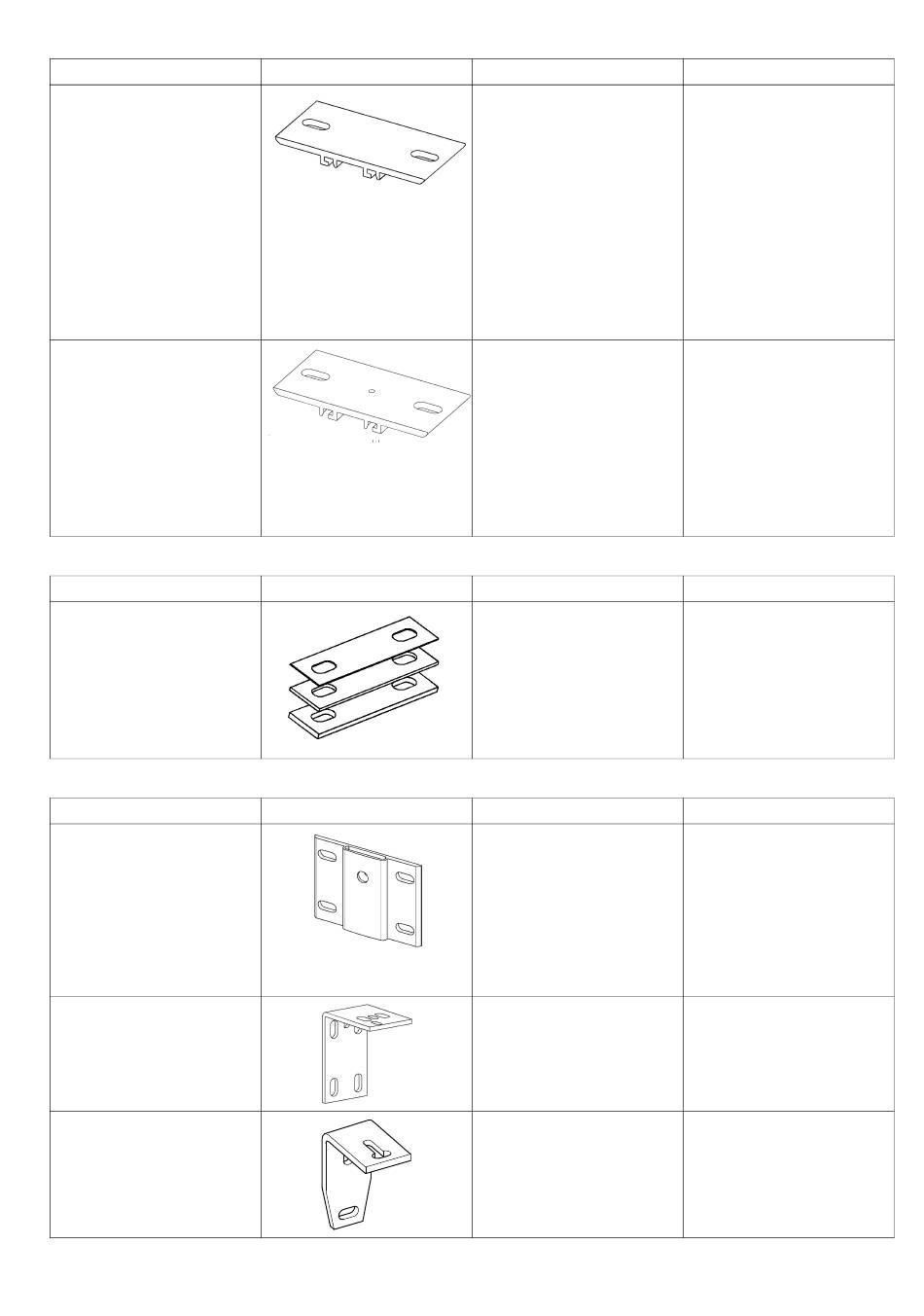

Supports Muraux - Invacare EC-Track Robin Manuel De Maintenance

Type
Support de plafond, standard
Support de plafond standard avec
blocage
Cales
Type
Cale pour support de plafond
standard

Supports muraux

Type
Support mural, suspendu par
l'extrémité
Supports muraux, suspension
latérale
Support mural, suspension
latérale et par l'extrémité
1586749-B
Description
Supports de plafond avec pièces
de fixation visibles.
À utiliser pour l'installation au
plafond de rails simples et de
systèmes de traverses.
Dimensions (l x p x h) :
•
30 x 146 x 14 mm (pour
coudes)
•
70 x 146 x 14 mm (pour
suspension de plafond
ordinaire)
•
120 x 146 x 14 mm (pour
raccord de rail)
Support de plafond avec vis de
blocage de 70 x 146. S'utilise
pour l'installation au plafond,
avec 1 support au minimum par
rail droit. Ceci permet d'éviter
le déplacement du rail après
l'installation.
Dimensions (l x p x h) :
•
70 x 146 x 14 mm
Description
Disponible pour supports de
plafond de 30, 70, 120 mm de
large.
Hauteur :
•
1 mm
•
3 mm
•
5 mm
Description
À utiliser lors de l'installation de
rails sur un mur. Ils peuvent être
utilisés lorsque les murs ont une
capacité de support suffisamment
importante pour un montage
droit et en diagonale par rapport
au mur.
À utiliser avec tubes d'insertion
et console.
À utiliser lors de l'installation de
rails en suspension latérale. Ils
peuvent être utilisés si le mur est
suffisamment résistant.
À utiliser lors de l'installation de
rails en suspension latérale ou
par l'extrémité. Ils peuvent être
utilisés si le mur est suffisamment
résistant.
Système de rails
Informations
Informations
Les cales doivent être utilisées
dans les installations pour
compenser les écarts éventuels
de hauteur dans le toit/le plafond.
Informations
Installation : reportez-vous au
chapitre 3.3 Installation murale
– rail suspendu par l'extrémité,
page 65.
Installation : reportez-vous au
chapitre 3.4 Installation murale –
support en suspension latérale ou
support en suspension latérale/par
l'extrémité, page 66
Installation : reportez-vous au
chapitre 3.4 Installation murale –
support en suspension latérale ou
support en suspension latérale/par
l'extrémité, page 66
57
