Prestare attenzione durante il serraggio dei dadi per non danneggiare
il soffitto sospeso.
3.3 Installazione a parete. Guida con gancio
terminale
Quelle che seguono sono semplici raccomandazioni. In alternativa,
è possibile applicare bulloni di spessore e qualità simili. Attenersi
sempre alle raccomandazioni del proprio fornitore.
Per l'installazione sospesa, l'estremità delle guide può essere fissata
alla parete con una staffa o un supporto per parete. In caso di
dubbi sulla capacità di carico del materiale della parete, scegliere
un supporto per parete. Durante l'installazione di guide sospese, è
necessario rispettare la lunghezza max. delle guide, che dipende dal
profilo guida prescelto. La distanza tra le pareti non deve essere
superiore a 2 m per il profilo guida a "S", a 4 m per il profilo guida a
"M" e a 8 m per il profilo guida a "L".
Qualora sia necessario montare o smontare un carrello di sospensione
dopo l'installazione, la distanza parete-guida deve essere di almeno
160 mm. Durante la successiva installazione di Robin Mover™, tale
distanza deve essere di almeno 300 mm. Qualora occorra montare
o smontare il carrello di scorrimento dopo l'installazione, la distanza
parete-guida deve essere di almeno 350 mm (la distanza minima dalla
guida alla parete deve sempre essere di almeno 60 mm). Con un
profilo a "S" montato a parete, non è possibile montare o smontare il
carrello dopo l'installazione.

3.3.1 Profilo guida a "M" e a "L"

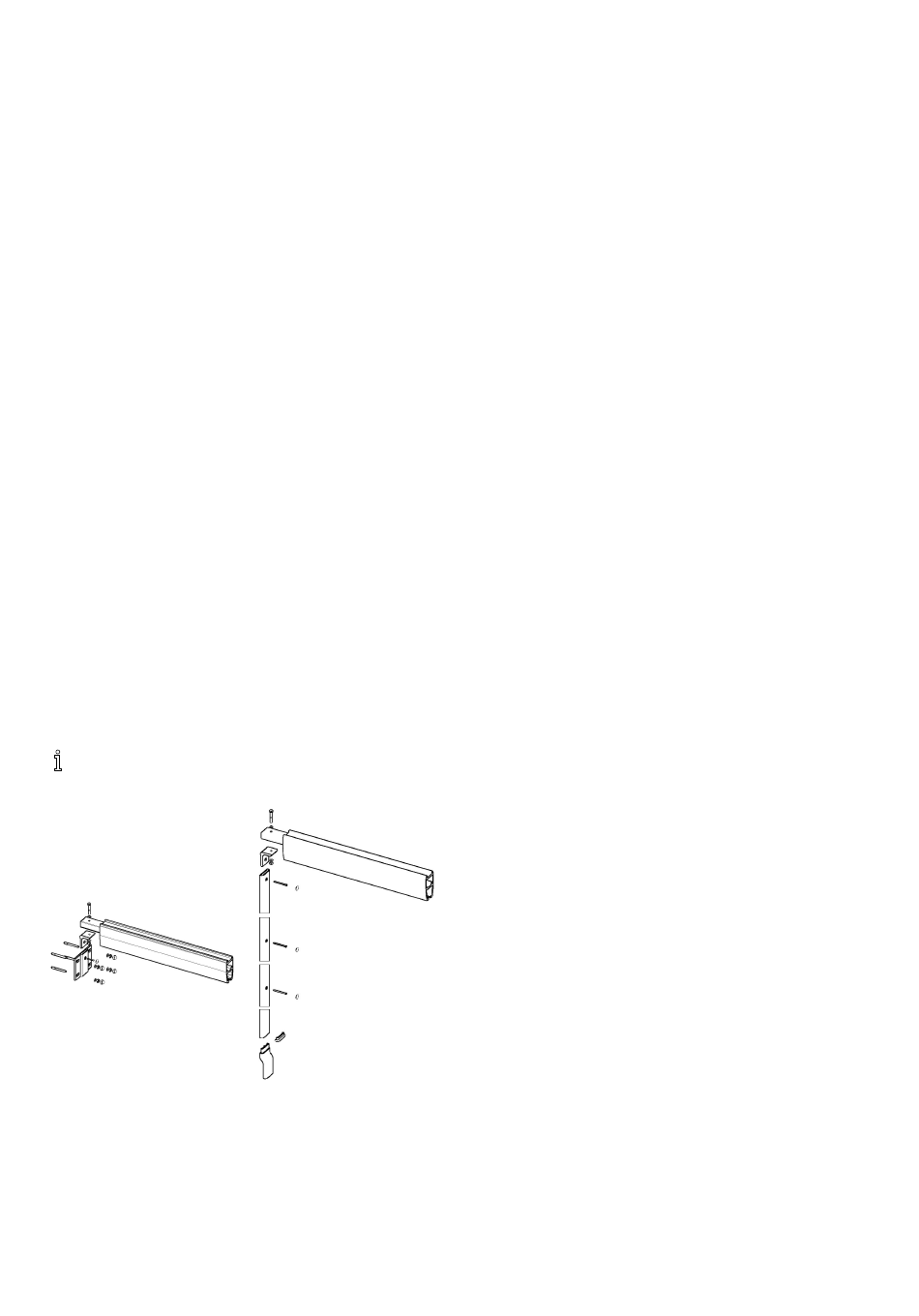

Durante l'installazione delle staffe o dei bracci di sostegno per parete,
lasciare uno spazio tra il soffitto e il bordo superiore della staffa
per parete o del supporto per pavimento. Tale spazio deve essere
almeno di:
80 mm per il profilo guida a "M"
150 mm per il profilo guida a "L"
Quando si utilizzano bracci di sostegno per parete, tagliarne il profilo
alla lunghezza adatta, nell'estremità rivolta verso il pavimento.
Lasciare uno spazio per il piedistallo del supporto per
pavimento.
In presenza di battiscopa, utilizzare il piedistallo alto del supporto
per parete o tagliare il battiscopa.
Installare sempre i bracci di sostegno per parete direttamente sulla
parete per l'intera lunghezza.
Contrassegnare i punti corrispondenti ai fori utilizzando una livella,
quindi praticare i fori.
1586749-B
Parete in cemento
Quando si monta una guida sospesa su una parete in cemento, è
necessario utilizzare una staffa per parete.
Per il montaggio, raccomandiamo di utilizzare bulloni di espansione
M10x68 (ad es., Hilti HSA o equivalenti), trapanando fino a una
profondità min. di 60 mm, con Ø 10, o malta adesiva (ad es., Hilti
HIT-HY 150 e HAS M10 o equivalente), trapanando a una profondità
min. di 95 mm, con Ø 12 (quando il montaggio avviene in locali umidi,
utilizzare acciaio inossidabile HAS di classe A4-70).
Parete in mattoni
Quando il montaggio avviene su mattoni, si devono utilizzare staffe
comuni per parete. Raccomandiamo, comunque, di servirsi di
supporti per pavimento se la parete in mattoni è molto porosa.
Per il montaggio su mattoni pieni, consigliamo di utilizzare malta
adesiva (ad es., Hilti HIT-HY 50 e HAS M10 o equivalente),
trapanando a una profondità min. di 90 mm in ½ mattone e di 170
mm in 1/1 mattone, con Ø 12 (quando il montaggio avviene in locali
umidi, utilizzare acciaio inossidabile HAS di classe A4-70).
Per il montaggio su mattoni vuoti, raccomandiamo di utilizzare un
connettore a taglio con telaio (ad es., Hilti HRD-UGT o equivalente),
trapanando fino a una profondità min. di 80 mm, con Ø 10, o
malta adesiva (ad es., Hilti HIT-HY 20 e HAS M10 o equivalente),
trapanando a una profondità min. di 95 mm, con Ø 16.
Per il montaggio su muratura porosa, raccomandiamo di utilizzare
malta adesiva (ad es., Hilti HIT-HY 50 e HAS M10 o equivalente),
trapanando a una profondità min. di 90 mm in ½ mattone e di 170
mm in 1/1 mattone, con Ø 12. Se si utilizzano supporti per parete
durante il montaggio, servirsi di HAS M8, trapanando a una profondità
min. di 80 mm, con Ø 10.
Cemento leggero
Quando il montaggio avviene su cemento leggero, utilizzare staffe
o supporti per parete, a seconda dello stato della parete. Per il
montaggio, raccomandiamo di utilizzare malta adesiva (ad es., Hilti
HIT-HY 50 e HAS M10 o equivalente), trapanando a una profondità
min. di 90 mm, con Ø 12 (M8 per il montaggio di supporti per parete).
Si può anche utilizzare un connettore a taglio per cemento leggero
(ad es., Hilti HGN, HUD-1 10L o equivalente), trapanando a una
profondità min. di 90 mm, con Ø 10/ HUD-1 8L, trapanando a una
profondità min. di 80 mm, con Ø 8.
Parete in gesso
Consultare anche il capitolo 3.7 Gambe del supporto per parete,
pagina 91.
1.
Completare l'installazione della staffa o del braccio di sostegno
per parete con la console, il piedistallo di supporto e i connettori
per coprire i fori per le viti.
2.
Introdurre il carrello di sospensione o quello di scorrimento
nella guida. Il carrello di sospensione può essere orientato in
entrambe le direzioni, mentre l'orientamento del carrello di
scorrimento deve corrispondere alla configurazione del sistema
di scorrimento.
3.
Inserire i fine corsa alle due estremità della guida e serrarli a
mano in un primo momento.
4.
Introdurre il tubo di inserimento nella guida. Il foro del tubo deve
essere rivolto verso l'esterno.
5.
Sollevare la guida reggendo contemporaneamente il tubo di
inserimento per evitare che sfugga dalla guida.
6.
Montare il tubo di inserimento sulla console posta sulla staffa per
parete o sul braccio di sostegno per parete.
7.
Regolare la guida in senso longitudinale per ottenere la distanza
corretta tra parete e guida.
Installazione
89
