Invacare®EC-Track™

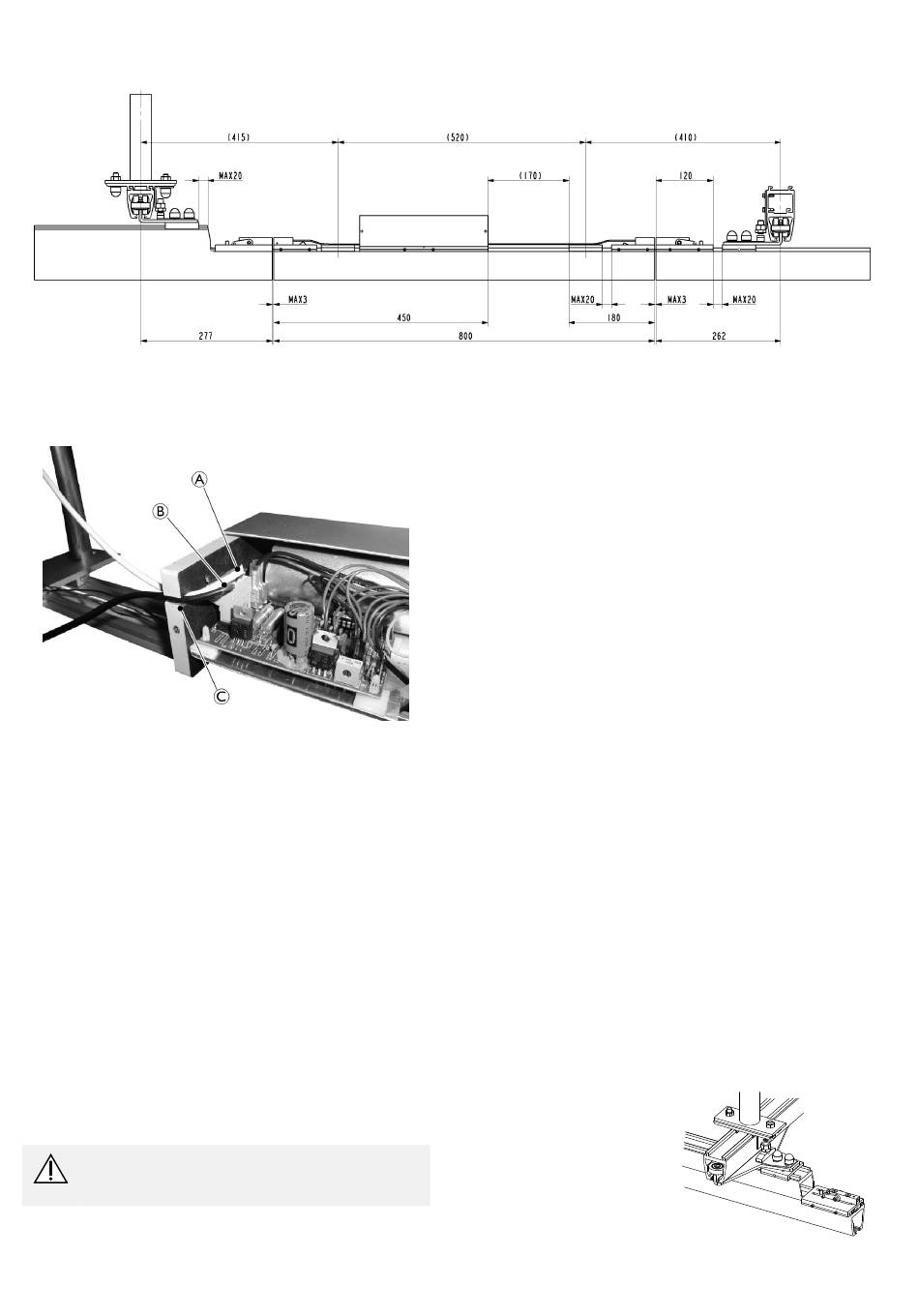

Målingsillustration for transitkobling

3.10.3 Montering og tilslutning af betjeningsknap og

strømforsyning
Før tilslutning af betjeningsknappen og strømforsyningen er det
nødvendigt at afmontere dækslerne på motorboksen. Dækslerne
afmonteres ved at løsne de to skruer, som holder hvert dæksel på
plads, og trække dækslerne til siden i vandret retning.
Kontrolkontakten monteres i rummet og i den højde, brugeren
foretrækker. Kontrolkontakten åbnes med værktøjer, og bagsiden
monteres på væggen ved hjælp af to skruer Ø3,5 x 30 mm.
Kablet forkortes til en passende længde og tilsluttes til motorboksen.
Se pos. A på tegningen.
Strømforsyningen monteres på væggen enten synligt eller skjult,
afhængigt af hvad der er mest passende. Strømforsyningen monteres
på en Ø3,5 x 30 mm skrue på væggen ved hjælp af "nøglehullet" på
bagsiden af strømforsyningen.
I bunden af strømforsyningen er der et hul til en Ø3,5 x 30 mm skrue,
som kan fastgøre strømforsyningen til væggen. Kablet forkortes til
en passende længde og tilsluttes til motorboksen. Se pos. B på
tegningen.
Dækslet sættes på plads igen, når kablerne er tilsluttet korrekt, og
kontrolkontakten er blevet testet. Husk at montere kablerne på
endepladen for at undgå, at kablet kommer i nærkontakt med dækslet,
når det sættes på igen. Se pos. C på tegningen.
FORSIGTIG!
Det er meget vigtigt, at der ikke hænger nogen løse
kabler fra tilkoblingen.
46
3.10.4 Montering af et køresystem med låseanordning
til transitkobling
Generelt installeres et køresystem som vist i kapitel 3.8 Montering
af køresystem, side 43. Vi anbefaler, at den parallelle skinne i
køresystemet monteres i loftet for at sikre, at transitkoblingens drift
bliver så stabil som muligt.
Ved installation af den parallelle skinne skal du altid huske at placere
et loftsbeslag/ophæng foran transitkoblingen, især på den skinne,
der er tættest på transitkoblingen. Se kapitel 3.10.6 Montering af
placeringsholderne på S-profilen og M/L-profilen for parallel skinne,
side 47.
Når den parallelle skinne monteres, er det vigtigt at sikre, at afstanden
til koblingen er korrekt. Se billedet i kapitel Målingsillustration for
transitkobling, side 46.
Køreskinnen er blevet justeret til den specifikke bestilling, når
den leveres. Hvis det skulle være nødvendigt at forkorte skinnen
yderligere, skal den forkortes i den modsatte ende af, hvor koblingen
er placeret.
Det er muligt at bruge følgende køreskinner sammen med et
transitkoblingssystem:
•
S-, M- og L-profiler, underophængte
•
M- og L-profiler, delvist mellemophængte
Det er meget vigtigt at sikre, at der er korrekt frigang for køreskinnens
afstand mellem ophængene og frigang fra skinnerne, så skinnerne kan
tilkobles korrekt. Se illustrationen ovenfor.
Når køresystemet og koblingen er monteret, er det meget vigtigt
at kontrollere højde mellem dem og foretage justeringer, hvis det
er nødvendigt.
Den nederste kant på køreskinnen må ikke afvige mere end 0,5 mm
fra koblingsskinnen. Hvis der er en højdeforskel, skal koblingsskinnen
være nederst.
Det kan være nødvendigt at justere højden forskelligt i forhold
til brugerens vægt eller loftets stand med henblik på at optimere
koblingens drift.
Når låseanordningerne monteres,
er det meget vigtigt, at de flugter
med enden af køreskinnen, og
at de vender korrekt i forhold
til fastgørelsesanordningen på
koblingen, før de låses fast. Se
illustrationen.
1586749-B
