Invacare®EC-Track™

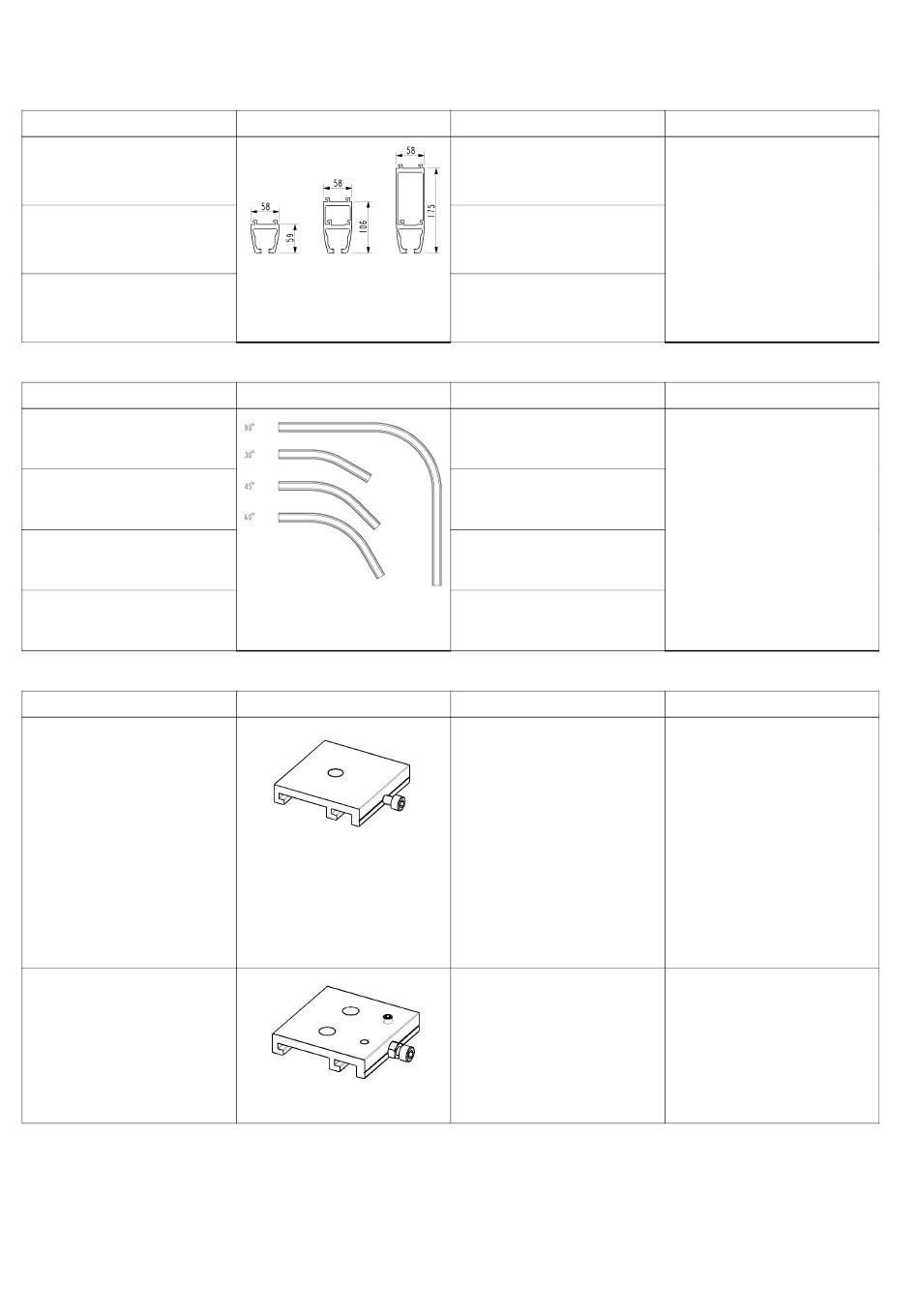

2.4 Rails, beugels en accessoires

Railprofielen S, M, L
Type
Railprofiel S
Railprofiel M
Railprofiel L
Bochten van 30°, 45°, 60°, 90°
Type
Bocht van 30°
Bocht van 45°
Bocht van 60°
Bocht van 90°
Plafondbeugels
Type
Plafondbeugel, snelmontage
Plafondbeugel, snelmontage,
traverse
104
Omschrijving
Max. lengte = 7,8 m
Max. spanbreedte zonder
ondersteuning: 2 m
Max. lengte = 7,8 m
Max. spanbreedte zonder
ondersteuning: 4 m
Max. lengte = 7,8 m
Max. spanbreedte zonder
ondersteuning: 8 m
Omschrijving
Railprofiel S met een bocht van
30° en een rechte rail van 2 x 200
mm
Railprofiel S met een bocht van
45° en een rechte rail van 2 x 200
mm
Railprofiel S met een bocht van
60° en een rechte rail van 2 x 200
mm
Railprofiel S met een bocht van
90° en een rechte rail van 2 x 600
mm
Omschrijving
Plafondbeugels met onzichtbare
bevestigingspunten. Voor
montage van enkelvoudige rails
en traverse railsystemen aan het
plafond.
Afmetingen (b x d x h):
•
30 x 68 x 14 mm
(voor bochten)
•
70 x 68 x 14 mm
(voor gewone ophanging aan
het plafond)
•
120 x 68 x 14 mm
(voor railkoppelstuk)
Beugels voor montage van
traverse railsystemen en gehoekte
wandbevestiging
De beugel wordt onder de
traverse trolley gemonteerd,
aan de hangende onderkant en
deels tussen de tussenhangende
traverse constructie.
Info
Kleur: wit
Info
Alle bochten hebben een radius
van 400 mm.
Alle bochten worden geleverd
met een bocht naar rechts of naar
links. Zie hoofdstuk3.5 Bochten,
pagina114voor de kenmerken van
rechts en links
Info
Montage: zie hoofdstuk 3.2
Plafondmontagesysteem, pagina
109 .
1586749-B
