Invacare®EC-Track™

4 Dati tecnici

4.1 Il sistema guida

Tutti i profili guida sono fabbricati in alluminio estruso
Le guide sono disponibili con rivestimento verniciato a polvere, in
colore bianco.
Le guide sono inoltre disponibili in tre diverse altezze (S = 68 mm,
M = 114 mm ed L = 183 mm), che consentono di avere uno spazio
libero di 2 m, 4 m e 8 m, rispettivamente.
La larghezza di tutti e tre i profili è di 58 mm. La forma della parte
superiore dei profili è tale da consentire l'accoppiamento delle guide
alle staffe di installazione.
Al momento della spedizione, la guida del sollevatore presenterà una
scanalatura zigrinata nella parte inferiore. Tale scanalatura viene
utilizzata per l'installazione del sollevatore ed è detta "toppa".
Impianti possibili
Il sistema monorotaia può essere installato a soffitto oppure a
parete e a pavimento. La posizione della guida nel locale può essere
parallela a una parete oppure angolata rispetto a una parete.
Il sistema di scorrimento può essere installato a soffitto oppure a
parete e a pavimento. Lo spazio libero tra le due guide parallele può
essere di 8.000 mm al massimo.
Le curve sono disponibili nel profilo a "S" e possono essere installate
a soffitto. Sono disponibili con angoli di 30°, 45°, 60° e 90°.
Soluzioni speciali
L'installazione con staffe pendenti si usa nei seguenti casi: quando
l'altezza del soffitto varia nel senso longitudinale della rotaia, oppure
quando la rotaia deve essere svasata.
L'installazione angolare si usa quando la rotaia deve essere
installata in angoli che non sono a 90°.
4.2 Dimensioni per l'installazione di binari
diversi
Le dimensioni di sviluppo di un impianto sono definite come la
distanza tra la superficie inferiore del soffitto e i ganci del sollevatore.

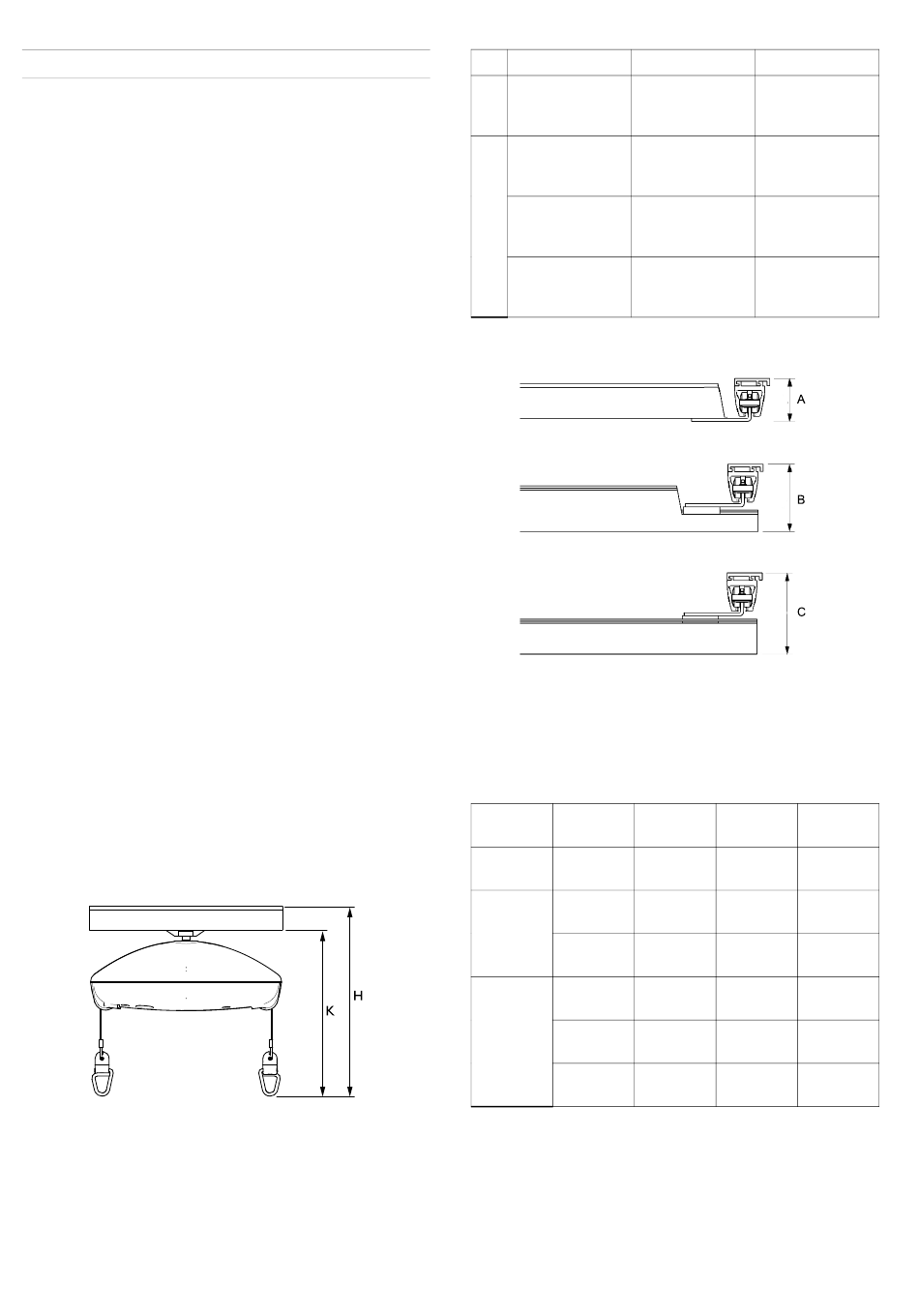

Altezza di una guida singola
Le dimensioni per l'integrazione del sistema EC-Track™ e del
sollevatore a soffitto Robin, misurate dal soffitto con la guida montata
il più vicino possibile a esso, sono le seguenti:
98
Robin™
K Misurata sotto la 336 mm
guida fino al gancio
dell'imbracatura
H Montaggio a 410 mm
soffitto
Profilo guida a "S"
Montaggio a 450 mm
parete/pavimento
Profilo guida a "M"
Montaggio a 519 mm
parete/pavimento
Profilo guida a "L"
Altezza del sistema guida di scorrimento
A = Scorrimento tra i ganci
B = Scorrimento parzialmente tra i ganci
C = Scorrimento sotto i ganci
Combinazioni possibili
Guida di Guida
scorrimento parallela
Profilo a Profilo a
"S" "S"
Profilo a Profilo a
"M" "S"
Profilo a
"M"
Profilo a Profilo a
"L" "S"
Profilo a
"M"
Profilo a
"L"
Robin Mover™
396 mm
470 mm
510 mm
579 mm
A B
—
83 mm 156 mm
—
156 mm 203 mm
129 mm 203 mm 250 mm
— —
272 mm
— —
319 mm
198 mm 272 mm 388 mm
1586749-B
C
