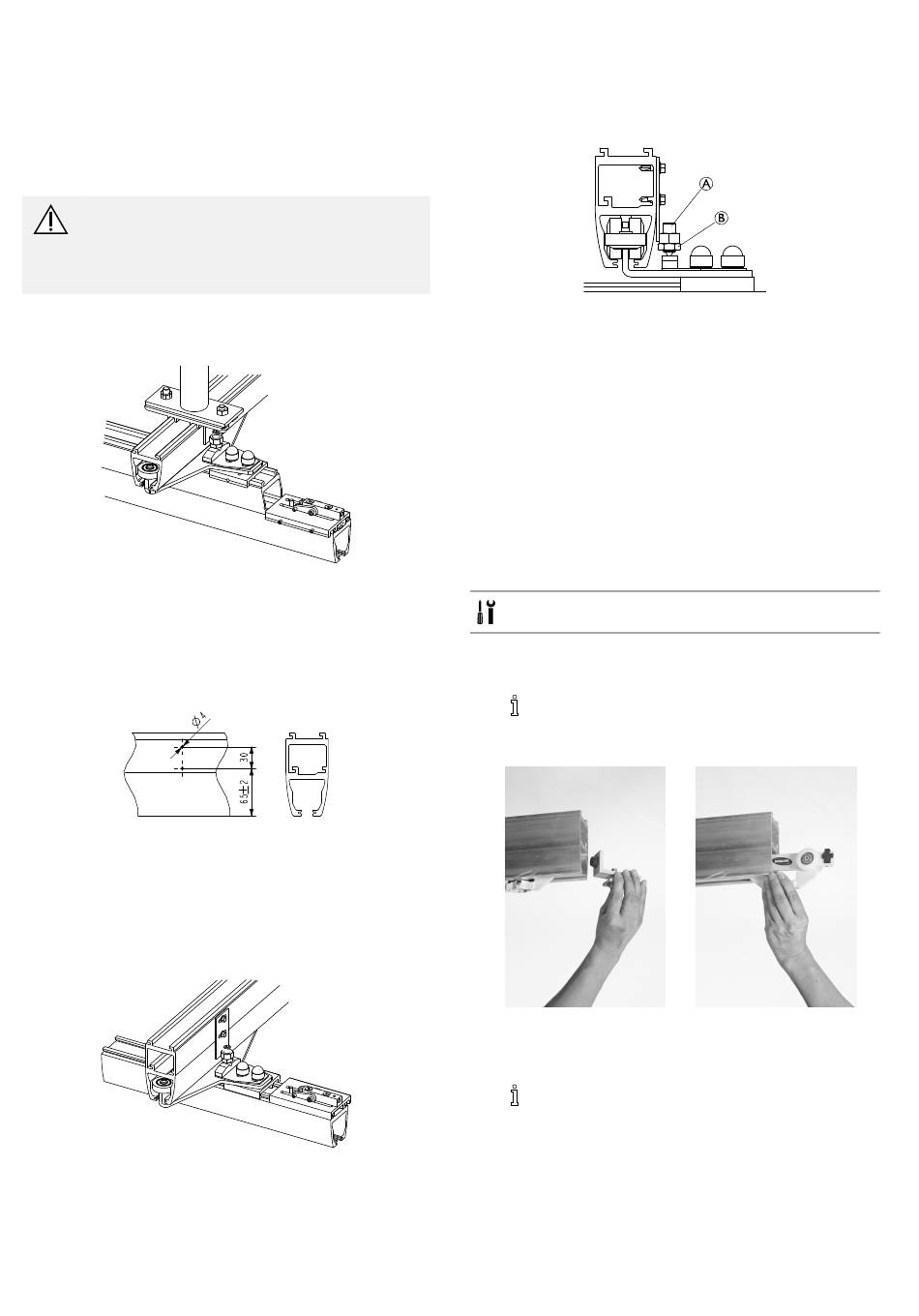

3.10.6 Montera positioneringsfästen på parallellskena
med profil S och M/L
FÖRSIKTIGT!
Det är mycket viktigt att allt justeras på rätt sätt och
förankras ordentligt så att produkten är säker att använda
och fungerar som den ska.
– Systemet ska testas noggrant efter montering.
Positioneringsfästet är till hjälp för att placera traversskenan i
förhållande till kopplingen. Fästet monteras på den skena som är
närmast kopplingen och ska vridas mot kopplingen. Se bilden.
Positioneringsfästet till skenan med profil S monteras delvis i
standardfästet. Därför är det viktigt att du placerar ett standardfäste
mitt framför kopplingsskenan.
Positioneringsfästets ena del monteras i bulten M10 i takfästet av
standardtyp. Det ska vara riktat åt samma håll som snabbfästet
på traversåkvagnen. Positioneringsfästets traversdel monteras i
traversåkvagnens snabbfäste. Se bilden.
Positioneringsfästet till skenan med profil M/L monteras i
parallellskenan respektive traversskenan. Positioneringsfästets
traversdel monteras i traversåkvagnens snabbfäste.
När positioneringsfästets parallelldel ska monteras måste
traversskenan vara kopplad till transitkopplingen. Det gör det möjligt
att märka ut rätt placering av fästena innan de monteras. Efter
märkningen ska du frikoppla skenorna på nytt. Borra sedan 4 mm
hålen för skruvarna. Se bilden nedan.
Hårdhetsjustering
Positioneringsfästenas hårdhet måste justeras så att traversskenan
enkelt fångas av kopplingen. Samtidigt ska skenan kunna passera
kopplingen utan att fastna.
166
1. Om positioneringsfästet har justerats för hårt ska du lossa den
fjädrande svarta skruven A.
2. Om positioneringsfästet har justerats för lätt ska du spänna
skruven A.
Dra åt låsmutter B (M12) efter alla justeringar.
3.
Justera positionsfästena
Positioneringsfästets parallelldel kan justeras ytterligare om du lossar
skruvarna och förflyttar fästet horisontellt tills skenan sitter direkt
framför kopplingen.
Efter justeringen kan du spänna fästet.
Observera att det ska finnas ett litet glapp på båda sidor av skenan.

3.11 Montera taklyften i skensystemet

Till Robin™ behövs en åkvagn som förflyttar taklyften i skensystemet.
På RobinMover™ är åkvagnen inbyggd och kan monteras direkt i
skensystemet.

3.11.1 Montera Robin

Verktyg: 4 mm insexnyckel, 17 mm hylsnyckel
1. När du ska montera åkvagnen måste du ta bort ändstoppet som
sitter på skensystemet.
I vissa länder/regioner måste ändstoppen monteras med
dubbla fästen. Om det finns en extra skruv ska du ta
bort den skruven först.
2. Skjut in åkvagnen i skenan (åt vilket håll som helst, åkvagnen är
symmetrisk).
3. Sätt tillbaka ändstoppet.
I vissa länder/regioner måste ändstoppen monteras med
dubbla fästen. Om en extra skruv behövs måste du först
montera den skruven. Se även Ändstopp, Sida154 .
A
B
