4 Tekniske data

4.1 Skinnesystemet

Alle skinneprofiler er produsert i ekstrudert aluminium.
Skinnene er tilgjengelige med hvitt pulverbelegg.
Skinnene er tilgjengelige i tre ulike høyder; S= 68 mm, M=114 mm og
L=183 mm, og gir en fri spennvidde på henholdsvis 2 m, 4 m og 8 m.
Profilbredden for alle tre profilene er 58 mm. Toppen av
profilene er utformet for å muliggjøre koplingen av skinnene til
monteringsbrakettene.
Ved levering vil skinnen for løfteren ha en riflet fordypning på bunnen.
Denne fordypningen brukes for løftermontering og kalles nøkkelhull.
Mulige installasjoner
Enkeltskinne kan monteres i taket eller på vegg og gulv.
Skinneposisjonen i rommet kan enten være parallell med en vegg
eller vinklet i forhold til en vegg.
Systemet for sidelengs flytting kan monteres i taket eller på vegg
og gulv. Den frie spennvidden mellom de to parallellskinnene kan
være opptil 8000 mm.
Buer er tilgjengelige i S-profilen og kan monteres i taket. De er
tilgjengelige i vinkler på 30°, 45°, 60° og 90°.
Spesielle løsninger
Montering med pendelbraketter brukes i følgende tilfeller: Når
takets høyde varierer i skinnens lengderetning, eller når skinnen skal
være forsenket.
Vinklet montering brukes når skinnen skal installeres i andre
vinkler enn 90°.

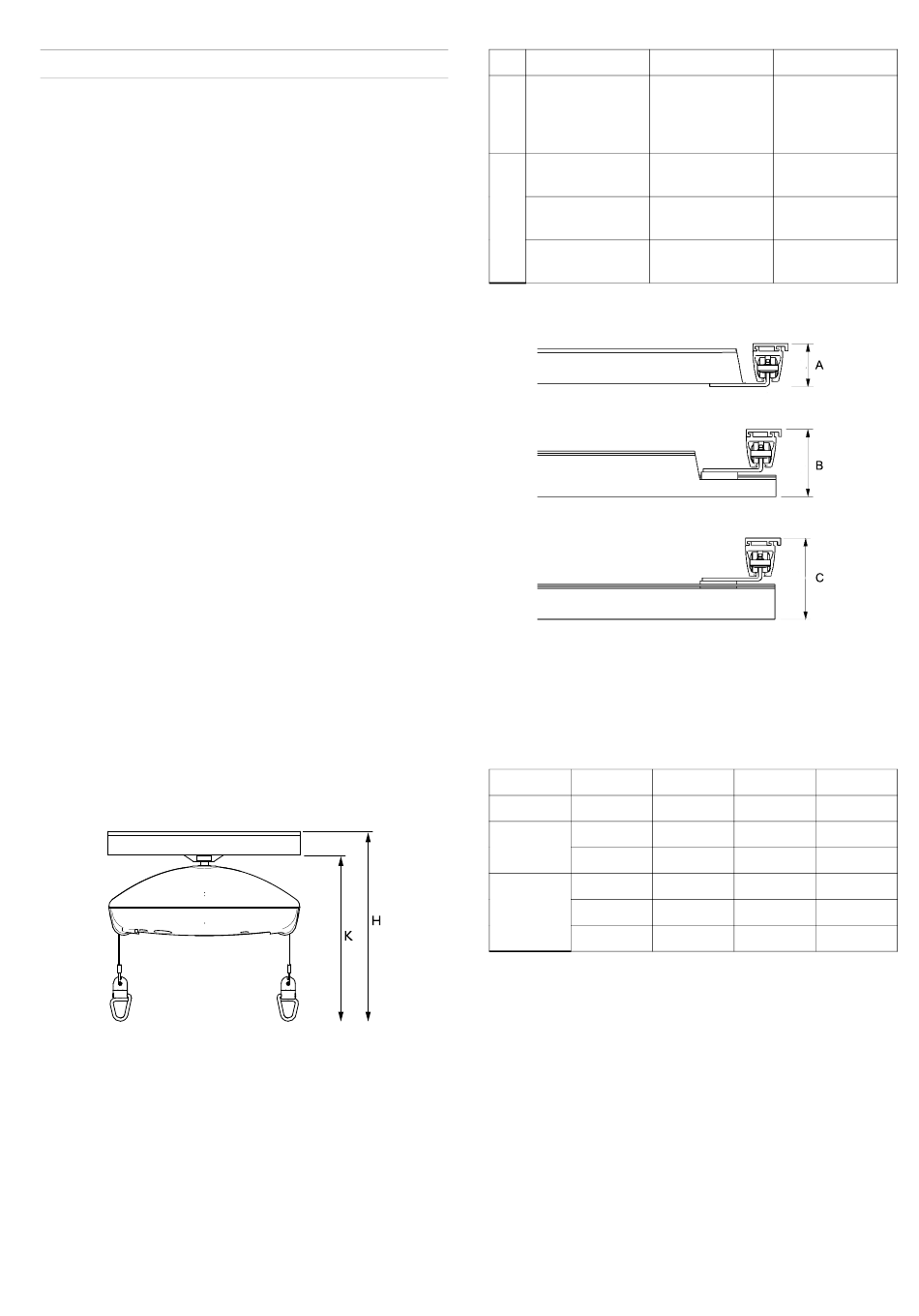

4.2 Dimensjoner for ulike spormonteringer

Byggedimensjonene til en montering er definert som avstanden
mellom takets underside og løfterens kroker.
Enkeltskinnehøyde
For EC-Track™-systemet og den takmonterte Robin™-løfteren er
dimensjonene for innebygging målt fra taket med skinnen montert så
nær som mulig taket, som følger:
1586749-B
Robin™
K Målt fra 336 mm
undersiden
av skinnen til
løfteseilkroken
H Takmontert 410 mm
Skinneprofil S
Vegg-/gulvmontert 450 mm
Skinneprofil M
Vegg-/gulvmontert 519 mm
Skinneprofil L
Høyde på skinnesystem for sidelengs flytting
A = traverssystem hengt opp imellom
B = traverssystem hengt opp delvis imellom
C = traverssystem hengt opp under
Mulige kombinasjoner
Traversskinne Parallellskinne A
S-profil S-profil
M-profil S-profil
M-profil
L-profil S-profil
M-profil
L-profil
Tekniske data
Robin Mover™
396 mm
470 mm
510 mm
579 mm
B
—
83 mm 156 mm
—
156 mm 203 mm
129 mm 203 mm 250 mm
— —
272 mm
— —
319 mm
198 mm 272 mm 388 mm
C
145
