3 Installation
3.1 Generelle monteringsanvisninger
Før montering af et skinnesystem skal der foretages en omhyggelig
og præcis opmåling i lokalet. Det er også vigtigt at bestemme
beskaffenheden af loftet, væggene og gulvet for at tage stilling til, om
skinnerne skal monteres i loftet eller på væggene. Derefter skal du
beslutte, hvor mange løftesteder der er behov for i lokalet.
Når løftestederne defineres, er der brug for en individuel vurdering,
som tager højde for den individuelle brugers kropsbygning og antallet
af plejere.
Den følgende typiske placering af løftesteder kan anvendes som en
generel retningslinje:
Seng
Toilet
Badekar
Skiftebord
Når der opmåles til det valgte skinnesystem, skal der tages højde
for en velegnet parkeringsplads til løftemotoren, når den ikke er i
brug. En velegnet placering kunne være i nærheden af en væg, hvor
løftemotorens oplader er monteret på væggen.
Kontrollér den tilpassede skinne samt beslagene og andet tilbehør i
forhold til illustrationen.
Kontrollér, at eventuelle grater og metalspåner er blevet fjernet fra
skinnerne, for at forhindre dette støv i at sætte sig fast i kørevognens
hjul, hvor det kan støje og forårsage driftsfejl.
I tilfælde af enkeltskinner og kurvede skinner, der skal bruge tilkobling,
skal du bruge de medfølgende rørsplitter.
1.
Skub rørsplitterne halvvejs ind i den ene skinne. Hullerne bores
til Ø3,2 mm i den skinne, som den tidligere nævnte skinne skal
kobles sammen med. Derefter indsættes den næste skinne over
rørsplitterne.
2.
Skub den næste skinne ind i de splitter, der stikker ud. Bor ikke
flere huller i den første skinne.
3.
Montér beslaget med henblik på skinnetilkobling.
Når du monterer et køresystem, hvor de parallelle skinner strækker
sig fra væg til væg, skal minimumsafstanden fra skinne til væg være 60
mm. Sæt kørevognen og skinnens endestop ind i de parallelle skinner
før montering. Hvis dette ikke gøres, skal de parallelle skinner slutte
mindst 350 mm fra væggen for at sikre, at kørevognen kan monteres
efterfølgende.
Når du monterer en énskinnebane eller en køreskinne i et
køresystem, er det vigtigt, at skinnen i den ene ende stopper mindst
160 mm fra væggen, så det er muligt at montere kørevognen til
løftemotoren efterfølgende.
Ved sekundær montering af Robin Mover™ skal afstanden være
mindst 300 mm.
Ved montering af skinner med beslaget direkte i loftet skal du sikre, at
loftet er jævnt og vandret. (Afstandsstykker med en tykkelse på hhv. 1
mm, 3 mm og 5 mm kan bruges til at udligne eventuelle ujævnheder).
Nøglehul til monteringspunkt
Alle EC-Track-systemer skal klargøres med et monteringspunkt til
løftemotoren.
Dette monteringspunkt vises som en 32 mm rund fræset rille i
bunden af den skinne, som løftemotoren skal monteres på. Denne
fræsede rille kaldes nøglehullet.
1586749-B
1 m fra den indvendige side af
sengens hovedende
150 mm fra forkanten
1/3 fremme (siddeposition), ½
fremme (bagudkipningsposition)
1 m fra hovedenden af bordet
Ved montering af skinnesystemet er det meget vigtigt, at dette
monteringspunkt placeres i overensstemmelse med anvisningerne
nedenfor.
1.
Generelt skal nøglehullet altid placeres så tæt på enden af en
skinne som muligt. Det skal dog være mindst 250 mm fra enden
af skinnen.
2.
Hvis skinnen strækker sig fra væg til væg, skal det placeres mindst
400 mm fra skinneprofilens ende.
3.
Hvis der monteres et køresystem, skal nøglehullet placeres så
tæt som muligt på tværs af enden af skinnen. Det skal dog være
mindst 250 mm fra enden af skinnen.
Hvis køreskinnen fortsætter hele vejen ud til væggene, skal det
placeres mindst 400 mm fra enden af skinnen.
3.2 Loftsmonteringssystem
3.2.1 Betonloft
Når der henvises til montering i betonlofter, skelner vi mellem
massiv beton (fabriksstøbte betonelementer, forspændte betonflader,
forstærket beton) og hule overflader.

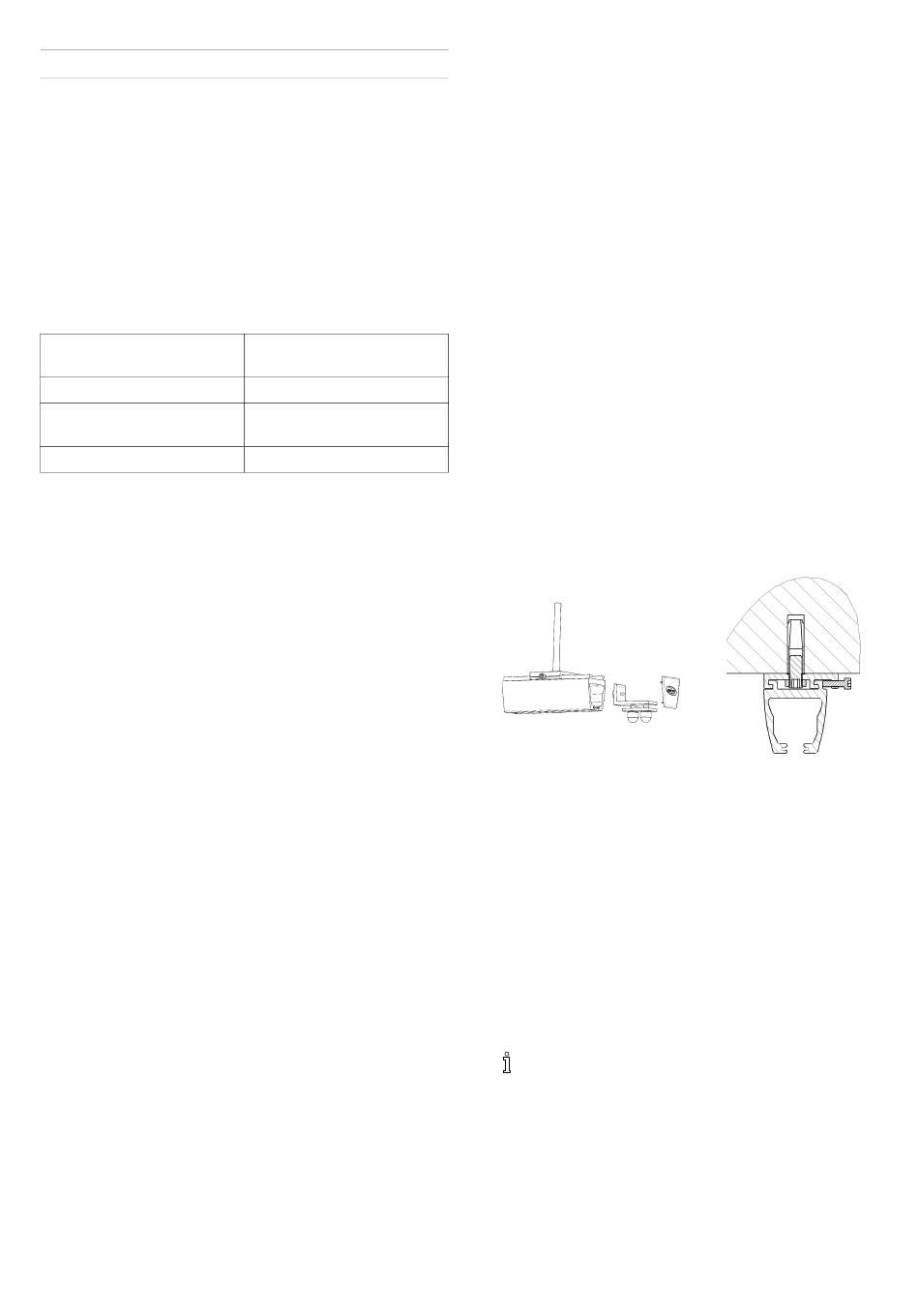

Montering med lynloftsbeslag
Ved brug af lynloftsbeslag skal alle loftsbeslag monteres i loftet.
Skinnen kan derefter monteres i disse. Der skal bruges mindst tre
loftsbeslag pr. skinne. Der må herefter være maks. 700 mm mellem
hvert beslag. Der må være maks. 200 mm fra enden af skinnen til
det første beslag.
Mål op til alle beslag på samme tid. Det er vigtigt, at de borede huller
er på en lige linje. Den præcise markering til hullerne skal foretages
via laserteknik, målebånd eller lignende.
Montering i massiv beton og hule overflader:
1.
Bor huller med et 15 mm slagbor til en dybde på 54 mm. Støvsug
hullerne rene.
2.
Indsæt M12-slagankre i hullet (f.eks. Hilti HKD-S M12 eller
lignende).
Når du bruger et sætteværktøj (f.eks. Hilti HSD-G M12x50 eller
lignende), bliver ankeret fæstnet korrekt i betonen.
3.
Montér lynbeslaget ved at skrue den formonterede gevindstang
ind i slagankeret.
Det er vigtigt, at der bruges et klæbemiddel på beslag og møtrik,
når gevindstangen monteres på beslaget.
For at sikre maksimal styrke skal gevindstangen skrues min.
14 mm ind i ankeret.
Når du bruger et slaganker sammen med lynbeslaget, kræves
der maksimal nøjagtighed. Som alternativ anbefales brug af
todelt klæbende mørtel til beton.
Når alle beslag er monteret, skal du skubbe kørevognen til
løftemotoren ind på skinnen. Kørevognen til løftemotoren kan vende
begge veje. Hvis kørevognen skal monteres på skinnen, er det vigtigt,
at den vender rigtigt i forhold til den efterfølgende montering af
køreskinnen.
Installation
37
