is de beugel voor het railkoppelstuk niet nodig. Duw railprofielnr. 1
en nr. 2 naar elkaar toe en zet ze met de stelschroef vast in de beugel
voor het railkoppelstuk en de pasbout.
Monteer de aan elkaar gekoppelde rail volgens de installatie-instructies
voor rechte railprofielen, zie hoofdstuk 5.2.
Bij het met elkaar verbinden van lange rails kan het lastig zijn om de
aan elkaar verbonden rail in zijn geheel op te tillen. Monteer in dat
geval de eerste rail aan het plafond. Til daarna de tweede rail op die al
is voorbereid voor de koppeling, en duw de rails naar elkaar toe.

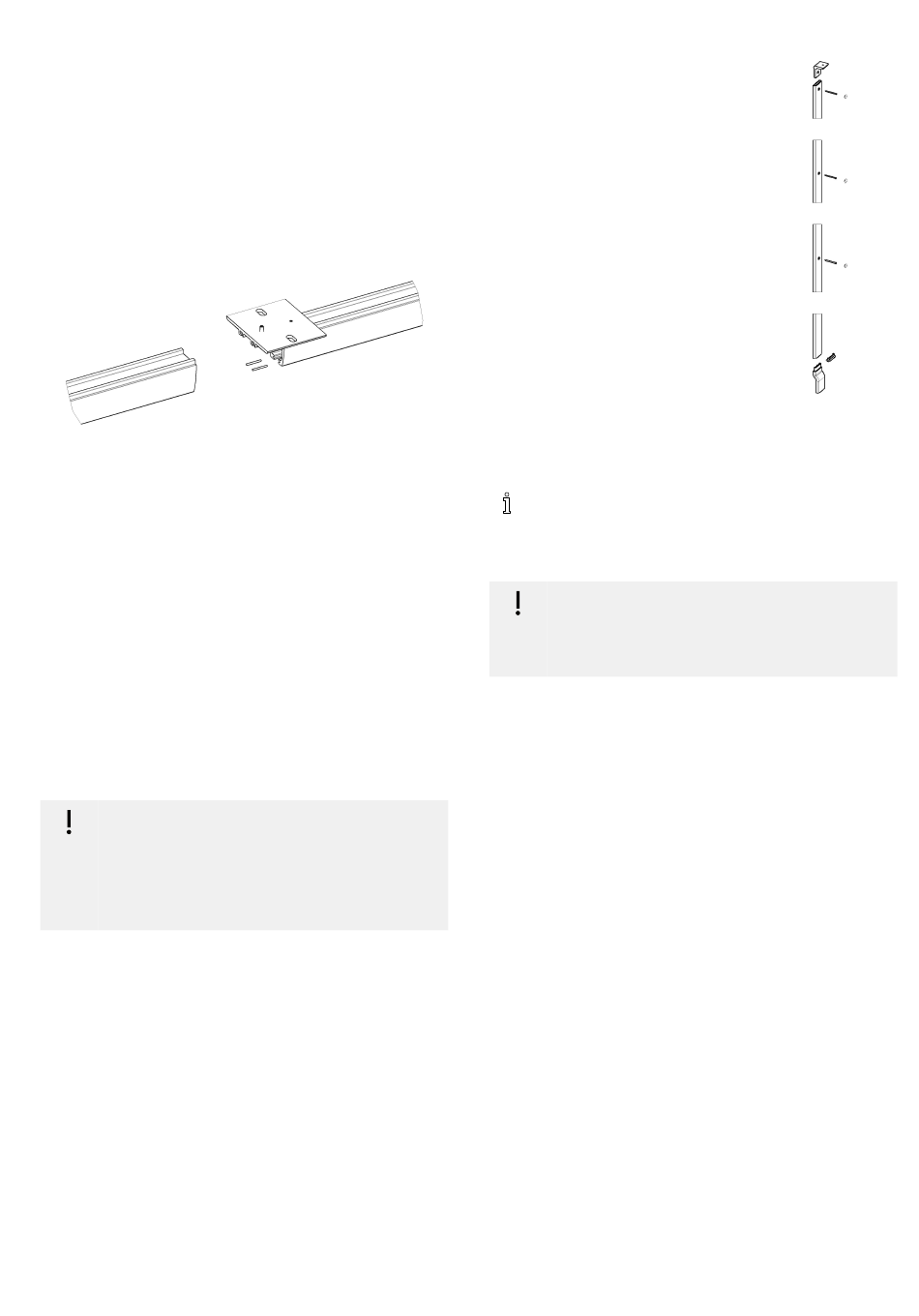

3.6.2 Railkoppelstuk voor S-profiel

De volgende artikelen worden gebruikt om rails met elkaar te
verbinden:
•
Railprofielnr. 1
•
Railprofielnr. 2
•
Beugel voor het railkoppelstuk (voor snelmontage of standaard)
•
Pijppinnen
•
Borgschroeven
1. Boor de gaten voor de pijppinnen in railprofielnr. 2 tot maximaal
3,2 mm diep. Dat moet overeenkomen met de helft van de lengte
van de pijppinnen.
2. Schuif de pijppinnen tot halverwege in railprofielnr. 1 en knijp ze
op het eind samen.
3. Duw de beugel voor het railkoppelstuk tot halverwege op
railprofielnr. 1 en zet die vast met de borgschroef.
4. Schuif railprofielnr. 2 in de beugel en schuif de twee rails naar
elkaar toe.
5. Zet de borgschroef op railprofielnr. 2 vast.
6. Monteer de aan elkaar gekoppelde rails volgens de
installatie-instructies voor rechte railprofielen.
BELANGRIJK!
Bij het met elkaar verbinden van lange rails kan het lastig
zijn om de aan elkaar verbonden rail in zijn geheel op te
tillen.
– Monteer in dat geval de eerste rail aan het plafond. Til
daarna de tweede rail op die al is voorbereid voor de
koppeling, en duw de rails naar elkaar toe.

3.7 Muurstaanders

Muurstaanders worden gebruikt voor montage aan gipswanden en
wanden van lichtgewicht plaatmateriaal.
1586749-B
•
Muurstaanderprofiel (lengte
verstellen).
•
Muursteun.
•
Sokkel.
•
Kunststof moerkappen.
•
Schroeven M6.
De muurstaander wordt op de juiste lengte
gezaagd aan de kant die op de vloer staat.
Bij het meten van de profiellengte moet u
er de minimumafstand tussen de bovenkant
van de beugel en het plafond bij optellen.
Minimumafstand waarmee rekening moet
worden gehouden:
•
M-profiel: min. 80 mm
•
L-profiel: min. 150 mm
Monteer de muurstaander met drie schroeven aan de wand. Gebruik
schroeven van Ø 6 mm. Het wandmateriaal bepaalt de keuze van
de schroeven.
Voor montage in gipswanden raden wij verbinders voor
holtes (bv. Hilti HGA of gelijkwaardig) aan.
Als er plinten aan de muur zitten, gebruikt u ofwel een
verhoogde sokkel of zaagt u een stuk plint weg.
BELANGRIJK!
– Vergeet niet om ruimte over te laten voor de sokkel
van de muurstaander.
– Monteer muurstaanders altijd in de volle lengte direct
tegen de wand.

3.8 Montage van een traverse systeem

De parallelle rails worden gemonteerd aan een plafond of wand, zoals
in het voorgaande hoofdstuk onder dezelfde montagevoorwaarden
is beschreven.
Als de twee parallelle rails worden gemonteerd met snel- of
standaardmontagestukken, mag een parallelle afwijking van de twee
rails niet hoger zijn dan +/- 2 mm.
Bij montage van parallelle rails moet rekening worden gehouden
met de mogelijkheid dat er later al dan niet een traverse trolley aan
moet worden gehangen. Als dat niet het geval is, mogen de rails
helemaal tot aan de muur doorlopen (minimale afstand tussen de rail
en de wand moet altijd 60 mm zijn). In dat geval moeten de traverse
trolley en de eindstop al voor montage van de rail in de rail worden
geplaatst. Als er op een later tijdstip echter nog een trolley moet
worden toegevoegd, dient de minimale afstand tussen de rail en de
wand 350 mm te zijn.
Vergeet niet dat de eindstoppen op de parallelle rails zo moeten
worden geplaatst dat de twee traverse trolleys de eindstoppen
tegelijkertijd raken.
De afstand tussen twee parallelle rails wordt altijd gemeten vanaf het
midden tot aan het midden van de twee rails.
Over het algemeen geldt het volgende voor de traverse rails met
betrekking tot de vrije ruimte tussen de parallelle rails en de maximale
afstand die een rail mag uitsteken.
•
Railprofiel S: max. vrije ruimte is 2 m, max. uitsteekafstand
is 200 mm
•
Railprofiel M: max. vrije ruimte is 4 m, max. uitsteekafstand is
400 mm
Montage
