Invacare®EC-Track™

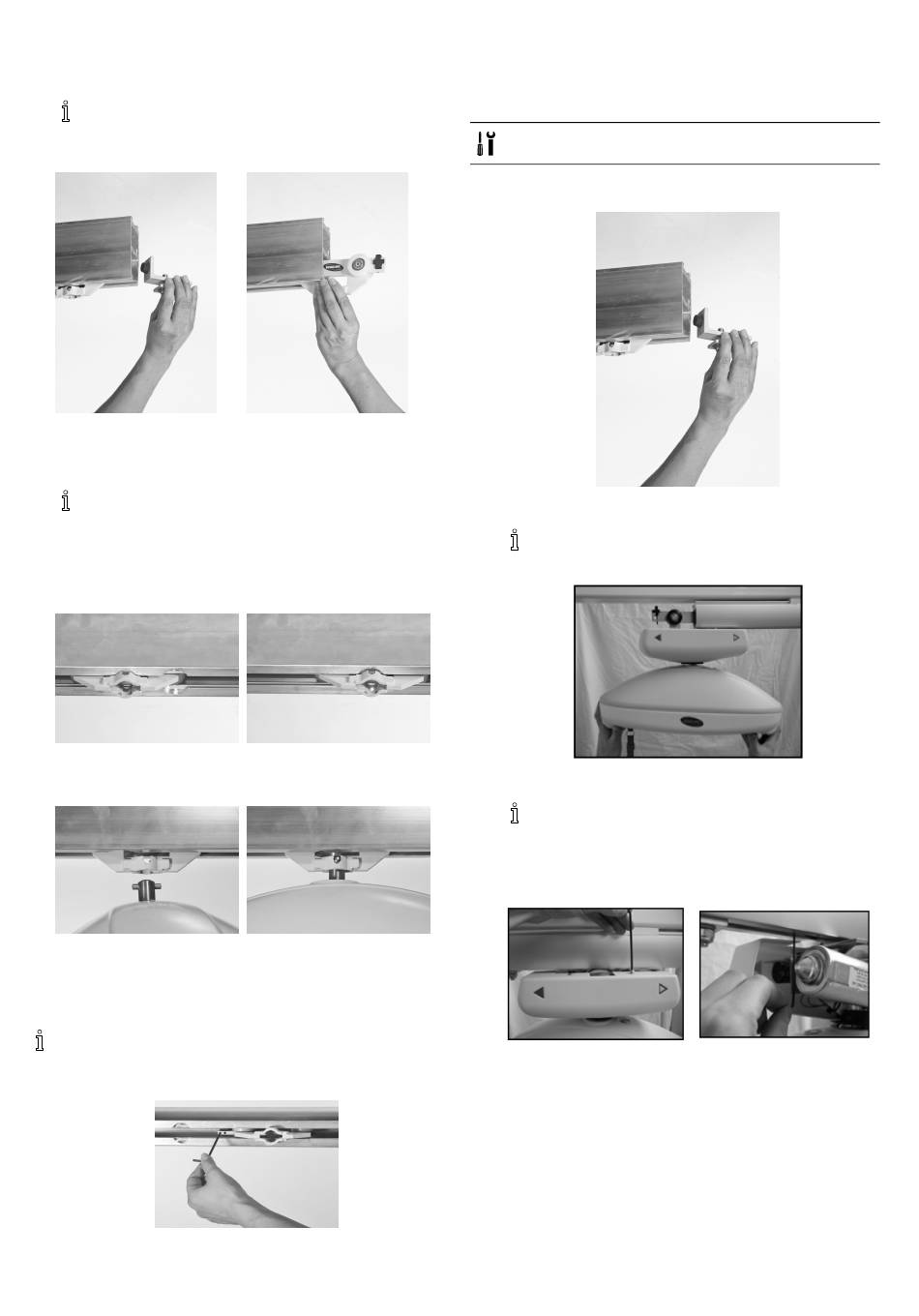

1. For at montere kørevognen skal du fjerne det endestop, der er
fastgjort til skinnesystemet.
I visse lande/områder er det påkrævet at dobbeltsikre
endestoppene. Hvis der er monteret en ekstra
fastgørelsesskrue, skal du først fjerne denne skrue.
2. Indsæt kørevognen på skinnen (uanset hvilken retning, da
kørevognen er symmetrisk).
3. Indsæt endestoppet igen.
I visse lande/områder er det påkrævet at dobbeltsikre
endestoppene. Hvis der skal monteres en ekstra
fastgørelsesskrue, skal du montere denne skrue. Se også
Endestop, side 34.
4. Find kørevognen til løftemotoren ved den runde fordybning med
en diameter på 32 mm i skinnen.
5. Løft løftemotoren, og før affjedringsstiften gennem åbningen til
kørevognen.
6. Drej løftemotoren 90 grader for at fastgøre den til kørevognen.
7. Tilslut håndbetjeningen.
8. Juster længden på nødstop-/sænkningsledningen, så den er inden
for brugerens rækkevidde.
Hvis der er betydelig modstand, eller hvis kørevognen
utilsigtet ruller af sig selv på grund af ubalance i
skinneophængene, skal du justere friktionsbremsen med en 4
mm unbrakonøgle.
48

3.11.2 Montering af Robin Mover

Kørevognen er indbygget i løftemotoren og kan derfor ikke monteres
på skinnen på forhånd.
Værktøj: 4 mm unbrakonøgle; 17 mm topnøgle
1. Fjern endestoppet.
2. Indsæt løftemotorens hjul i skinnen.
Det betyder ikke noget, hvilken retning løftemotoren
vender i under monteringen.
3. Montér endestoppet.
Spænd bolten til 30 Nm.
4. Hvis der opleves for meget modstand, når der trækkes i
løftemotoren, eller løftemotoren bevæger sig for frit og utilsigtet,
skal du justere friktionsbremsen.
5. Tilslut håndbetjeningen.
6. Juster længden på nødstop-/sænkningsledningen, så den er inden
for brugerens rækkevidde.
