Invacare®EC-Track™
Transitkopplingen kan monteras i olika kombinationer av skensystem.
Den kan monteras mellan två traverssystem eller ett traverssystem
och ett enkelskensystem.
Kopplingen levereras i en standardlängd på 800 mm och kan användas
vid väggtjocklekar på upp till 170 mm. Transitkopplingen levereras
med en manöverknapp, ett nätaggregat med två meter kabel (som
måste anpassas vid monteringen) och en bruksanvisning.
Om du behöver använda transitkopplingen i situationer med
större väggtjocklek än 170 mm ska du kontakta Invacare®.
När du beställer en transitkoppling måste du beställa låsfästen
för skenorna i både rum 1 och 2. Information om skarvning med
enkelskensystem finns i avsnitt 5.5 om skarvning av skenor. Pendlar
för monteringen levereras inte med transitkopplingen. Pendlarna
måste beställas separat i rätt längd för kopplingen.
Rekommenderad montering:
1. Transitkoppling
2. Travers-/enkelskensystem
3. Placera ut fästena
4. Slutprovning – funktions- och belastningstest
3.10.1 Anpassa hålet i väggen/dörrkarmen
FÖRSIKTIGT!
– Innan du gör hål i väggen ska du kontrollera att väggen
inte är bärande.

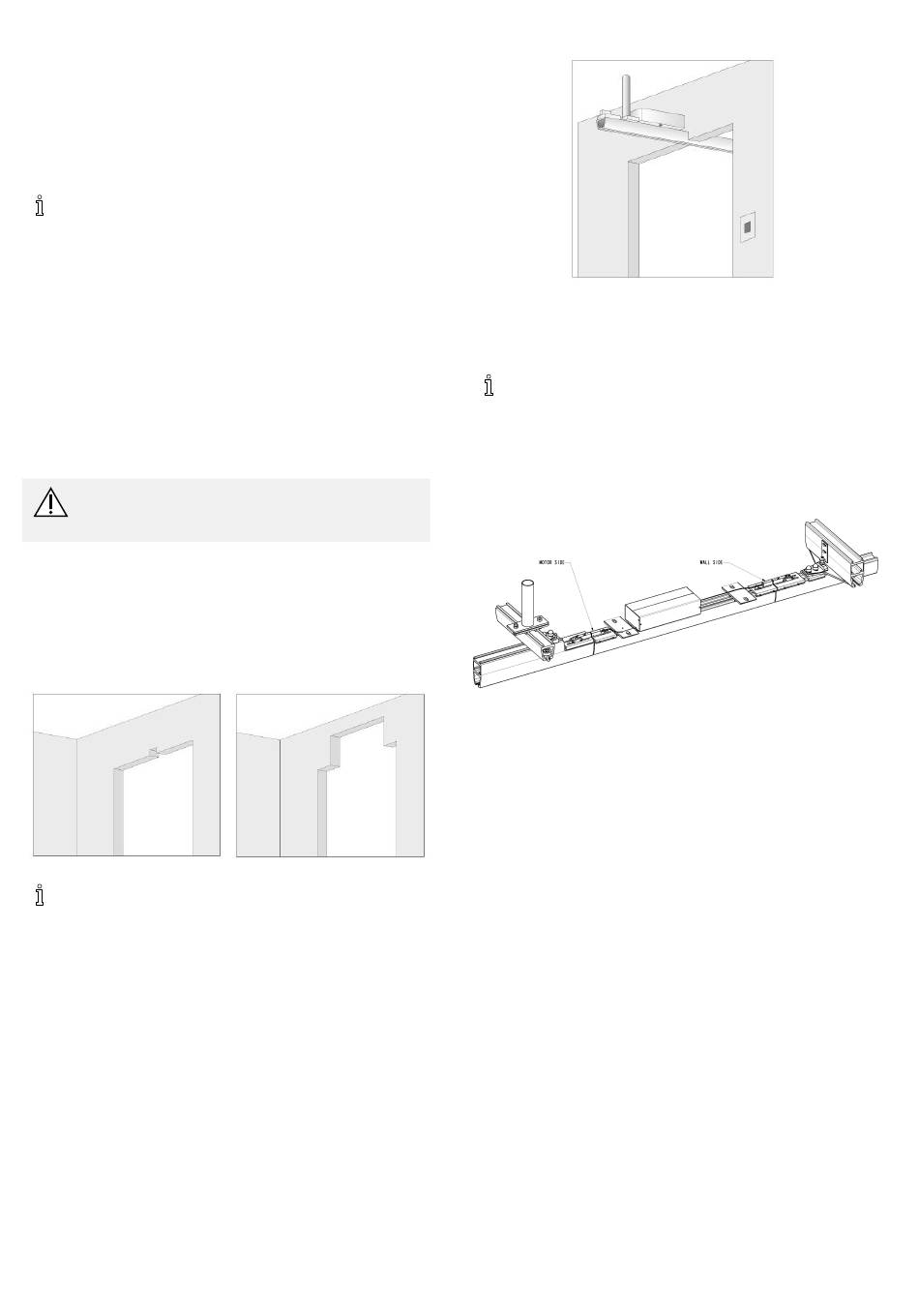

Hålet måste placeras precis i mitten av dörrkarmen:
Om enbart skenan ska passera
genom väggen måste hålet vara
minst 73 mm högt och 65 mm
brett.
Det bästa är om transitkopplingen kan tas med i beräkningen
redan när huset byggs. Då kan dörröppningen byggas med
optimal lyfthöjd.

3.10.2 Montera transitkopplingen

Transitkopplingen levereras med monterad motorbox, fästen till
pendlar och låsfästen. Vid leveransen är transitkopplingen förberedd
så att hela motorboxen placeras i det ena rummet efter monteringen.
164
Om ytterligare lyfthöjd behövs
måste hålet vara större.
Om hålet är högre än 80 mm
måste det vara minst 600 mm
brett så att taklyften kan passera.
Placeringen av motorboxen och låsfästena får inte ändras med hänsyn
till funktionssäkerheten. Placeringen av fästena till pendlarna kan
ändras i den omfattning systemet tillåter. Se måttskissen nedan.
Väggtjockleken måste kontrolleras i förväg.
När kopplingen ska monteras är det viktigt att motorboxen
placeras som planerat eftersom hela skensystemet är tillpassat efter
motorboxens placering.
Anvisningar för pendelmontering finns i kapitel 3.2.2 Betongtak med
undertak, Sida158 .
Mer information finns i måttskissen nedan.
Transitkopplingen måste monteras med hjälp av pendlar. Därför går
det bara att montera kopplingen om takmontering är möjlig.
Bäst resultat får man vid montering i betongtak.
Vid montering genom trätak är det viktigt att traverssystemet och
kopplingen monteras med lika stor nedböjning och minimal böjning.
Vid behov av förstärkning i trätakskonstruktioner måste
förstärkningen vara en sammanhängande konstruktion mellan
skensystemet och transitkopplingen.
Pendlarna får inte monteras i varsin upphängning. Detta kan medföra
att transitkopplingen och traverssystemet inte får samma nedböjning
och därför inte fungerar optimalt.
