12.3 Remplacement du marchepied des repose-jambes Vari
Clé Allen de 5 mm
l

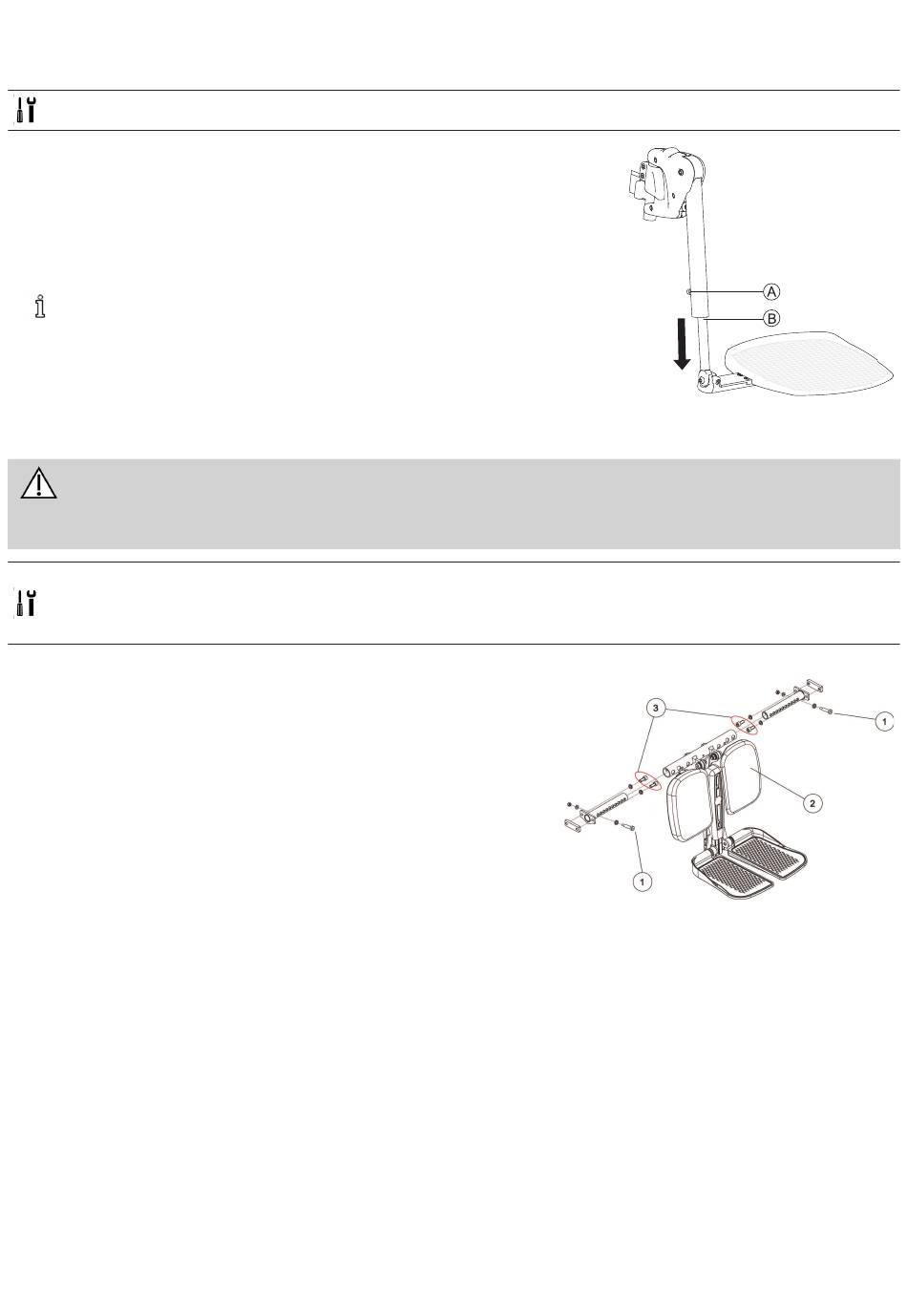

1. Desserrez la vis A sur le fléau, à gauche et à droite.
2. Retirez la palette B et remplacez-la.
3. Installez les pièces en reprenant la procédure en sens inverse.
Pour régler le marchepied, consultez le manuel d'utilisation du système d'assise
ou du fauteuil roulant électrique.
12.4 Remplacement du repose-jambes central électrique LNX
AVERTISSEMENT !
Risque de pincement
Le repose-jambes est très lourd. Danger de blessure des mains ou des pieds.
— Prenez garde au poids élevé.
Clé Allen de 4 mm
l
Clé Allen de 6 mm
l
Clé de 10 mm
l
Démontage du repose-jambes central électrique LNX
1. Si possible, relevez le dispositif de levage dans la position la plus haute.
2. Si possible, inclinez le fauteuil roulant et le module de basculement aussi
loin que possible vers l'arrière.
3. Éteignez le module d'alimentation.
4. Retirez la fiche du vérin du repose-jambes du module vérin.
5. Retirez les embouts de protection du profilé.
6. Desserrez les vis (3). Ressortez complètement le repose-jambes (2) du
profilé du châssis de l'assise.
7. Desserrez et retirez les vis (1), y compris les écrous et les rondelles.
8. Remplacez le repose-jambes (2).
Installation du repose-jambes central électrique LNX
1. Installez les pièces en reprenant la procédure en sens inverse.
2. Testez toutes les fonctions du fauteuil roulant.
1608031-L
12 Repose-jambes
49
