14.3 Remplacement des vérins (type TS)
Il est possible d'installer différents types de modules dans ce fauteuil roulant électrique. Pour des raisons de compatibilité, vous
devez identifier le type du module avant de remplacer un vérin, voir 14.2 Identification du type de vérin (modules avec décalage du
CdG), à la page 56.
14.3.1 Remplacement du vérin dans le module d'inclinaison d'assise (type TS)
Les vérins de ce type sont équipés d'un boulon et d'un écrou sur la fixation inférieure et d'un boulon fixé par un anneau élastique
sur la fixation supérieure.
Tournevis plat de 6 mm de large
l
Clé de 13 mm (2)
l
Graisse (LT-43 ou équivalent)
l
Lors du démontage, veillez à ne pas égarer les petites pièces comme les vis et les rondelles. Déposez-les correctement pour
pouvoir les remonter dans l'ordre voulu par la suite.
1. Retirez les repose-jambes.
2. Éteignez le module d'alimentation.
3. Déconnectez le câble du vérin du faisceau de câbles.
4. Desserrez et retirez l'écrou D et le boulon C sur la fixation inférieure.
5. Retirez l'anneau élastique A sur la fixation supérieure.
6. Desserrez et retirez le boulon B.
7. Remplacez le vérin.
8. Installez les pièces en reprenant la procédure en sens inverse.
9. Connectez le câble du vérin au faisceau de câbles.
10. Testez la fonction d'inclinaison.

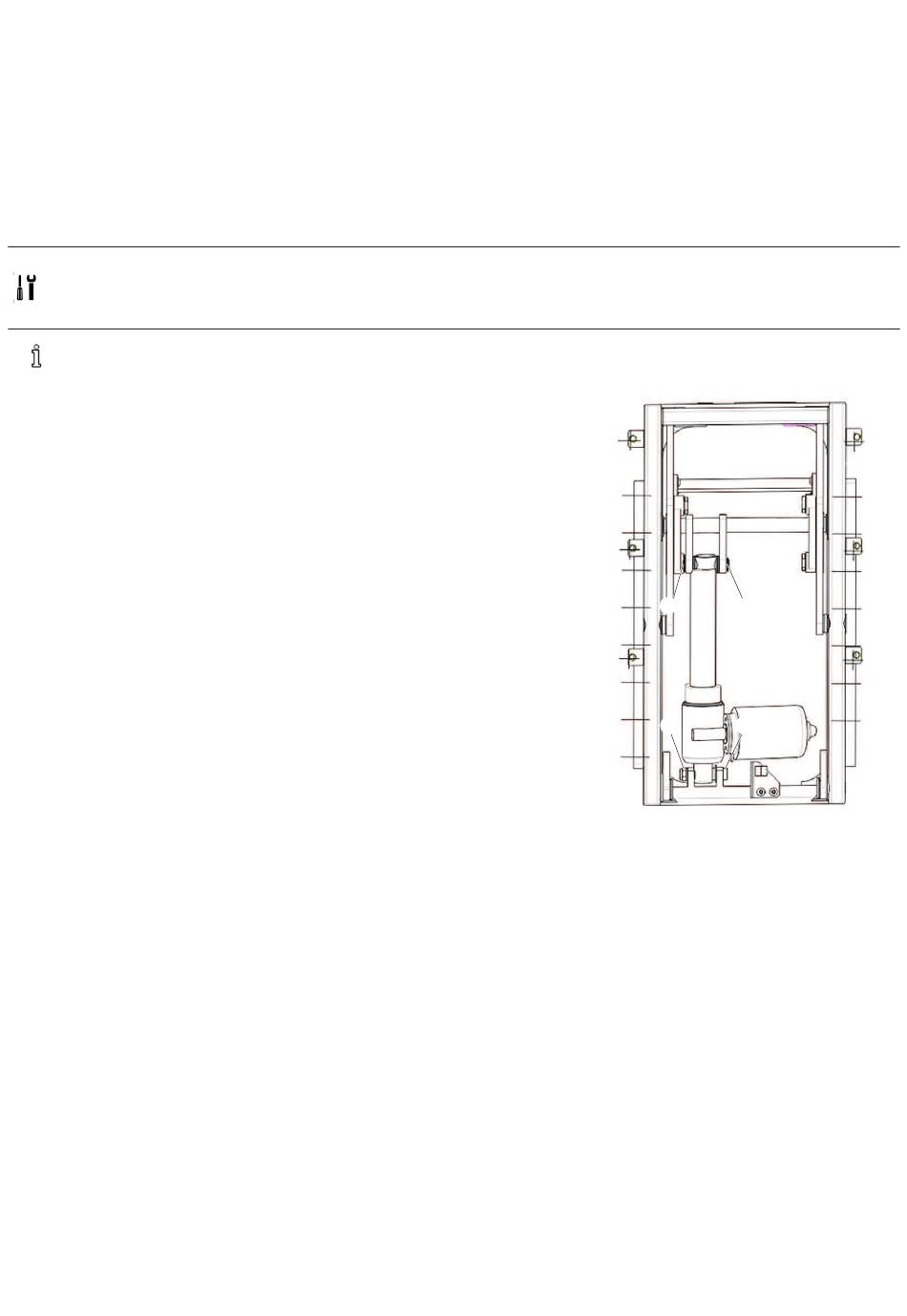

1608031-L
A
B
D
C
