Invacare® Modulite
11.2.4 Remplacement du vérin
Clé Allen de 5 mm
l
1. Retirez la liaison supérieure, y compris le support, voir 11.2.2
Remplacement de la liaison, à la page 45 et 11.2.3 Remplacement du
support de connexion, à la page 45.
l est possible de retirer ce composant sans retirer les pièces
installées dessus, comme les joysticks et les commutateurs. Lors
du démontage, prenez soin des connexions de câbles et des pièces
installées.

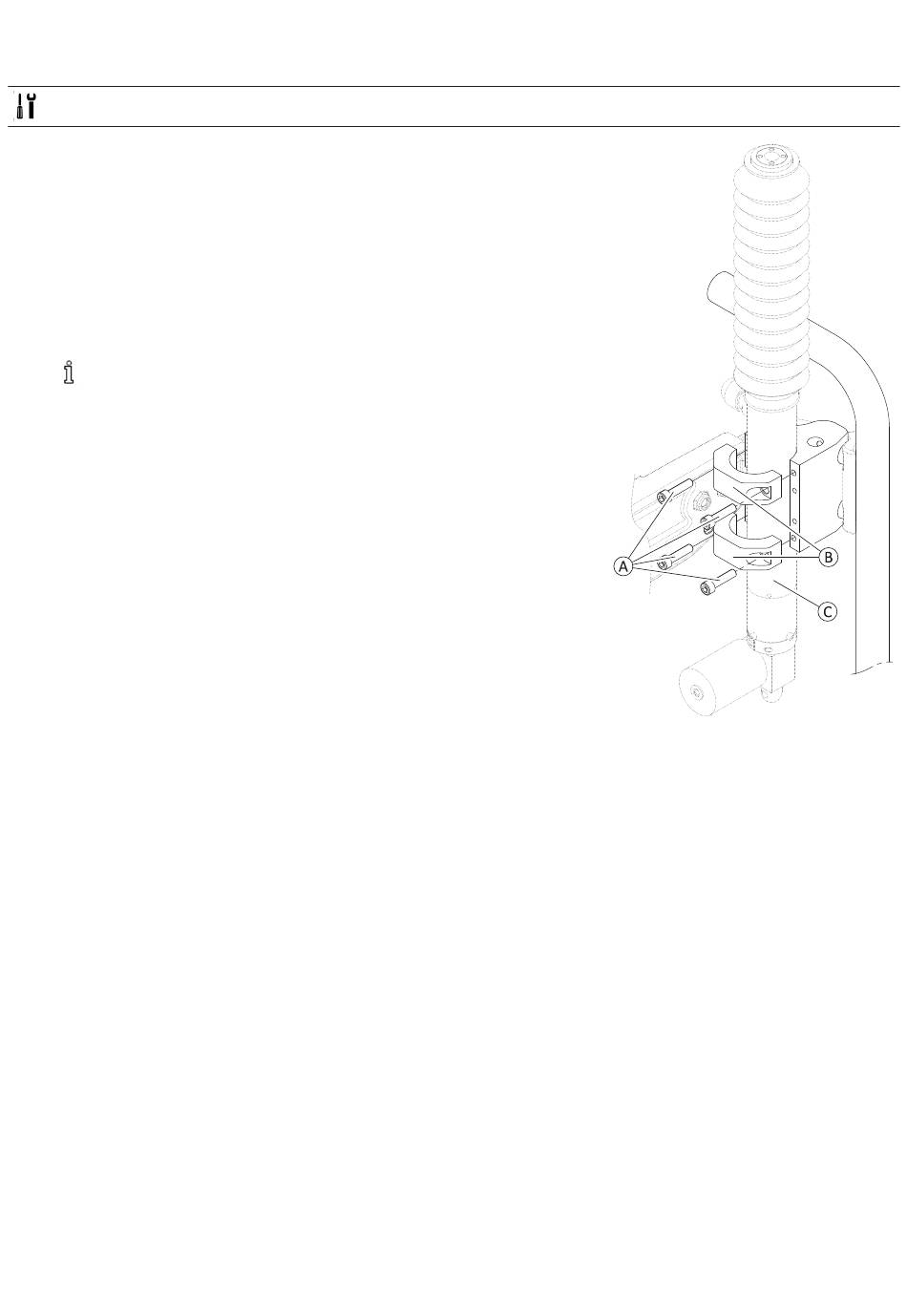

2. Fixez le vérin. Desserrez et retirez les vis A.
3. Retirez les supports B.
4. Remplacez le vérin C.
5. Installez les pièces en reprenant la procédure en sens inverse.
6. Réinstallez la liaison supérieure, support inclus.
7. Testez toutes les fonctions.
