Invacare® Modulite

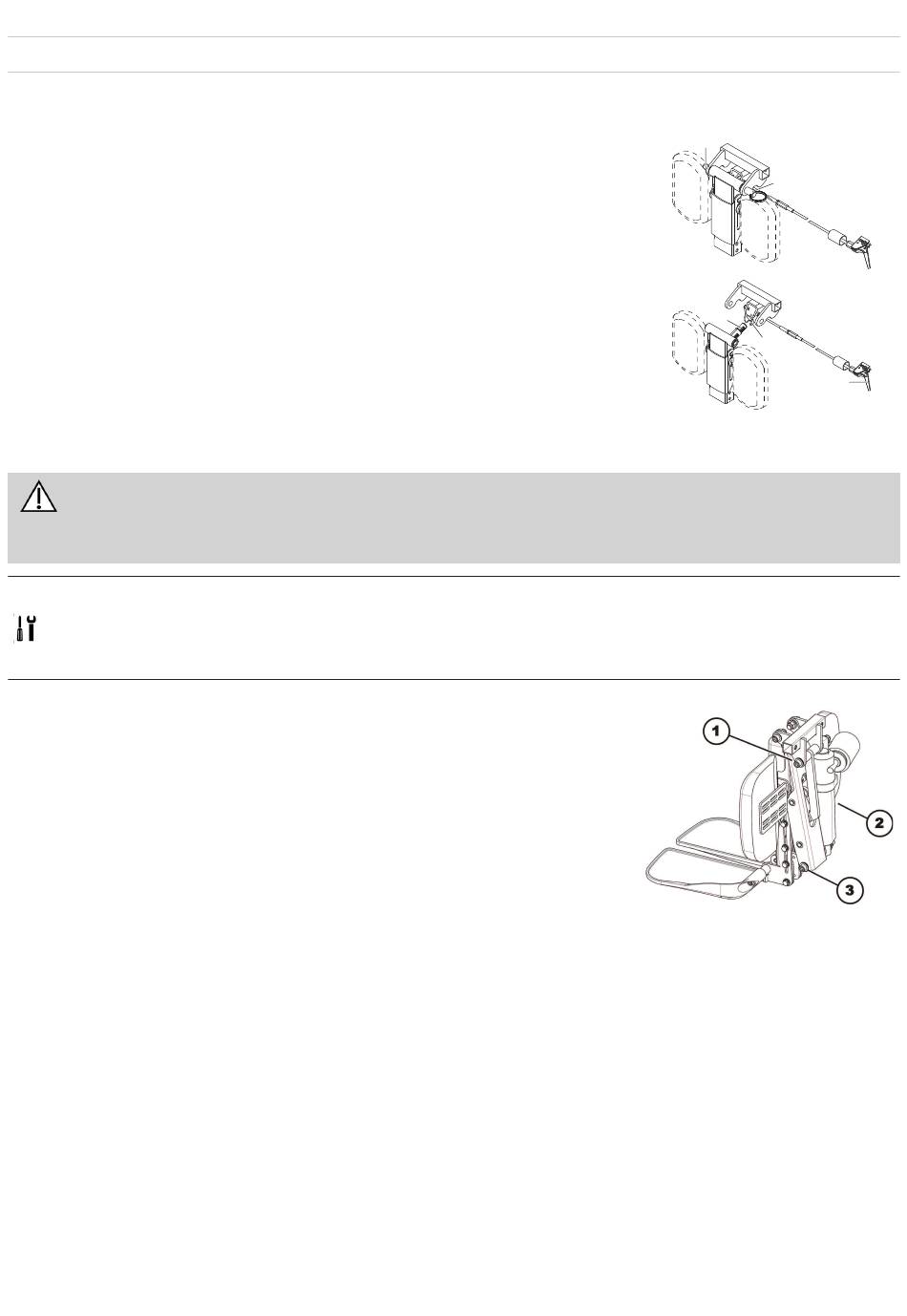

12 Repose-jambes
12.1 Retirez le repose-jambes central réglable manuellement.
1. Appuyez sur le bouton A pour retirer l'axe B.
2. Tenez fermement le repose-jambes D et tirez le levier C situé sur le rail latéral du siège.
3. Démontez le repose-jambes du support E.
12.2 Remplacement d'un vérin électrique pour repose-jambes
AVERTISSEMENT !
Risque de pincement
Le repose-jambes est très lourd. Risque de blessure aux mains et aux pieds.
— Prenez garde au poids élevé.
Clé à douille de 13 mm (1/2")
l
Clé Allen 10 mm (3/8")
l
Pince coupante latérale
l
Serre-câbles
l
Démontage du repose-jambes électrique
1. Éteignez le module d'alimentation.
2. Retirez la plaque d'assise de l'armature du siège télescopique (voir 5.2.1 Réglage de la
largeur d'assise, à la page 15) pour rendre le module de vérin accessible.
3. Débranchez le vérin du repose-jambes du module de vérin.
4. Desserrez la vis (3).
5. Desserrez la vis (1).
6. Retirez les écrous et les rondelles, mais laissez la vis dans le trou de vis, ne la retirez pas
complètement.
7. Tirez le vérin (2) du côté des vis (1) et (3), puis retirez-le.
8. Remplacez le vérin.
Installation du repose-jambes électrique
1. Installez les pièces en reprenant la procédure en sens inverse.
2. Testez toutes les fonctions du fauteuil roulant électrique.
48
A
B
D
E
C
1608031-L
