6.6 Installation du capteur d'angle sur le dossier
Clé Allen de 6 mm
l
Clé Allen de 3 mm
l
Clé dynamométrique 0 - 20 Nm (ou similaire)
l

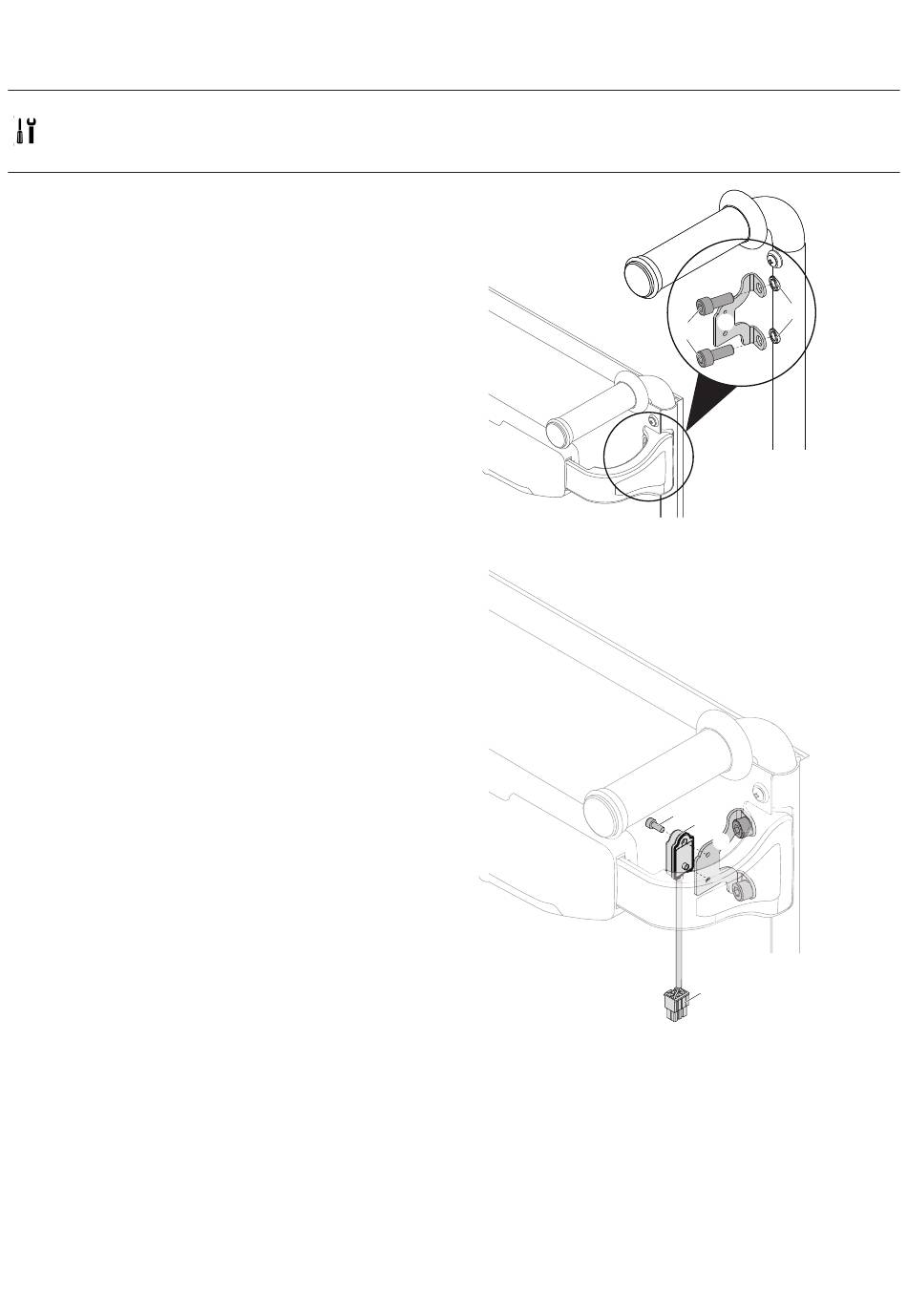

1. Installez le support A avec les vis B sur le montant arrière C.
2. Installez le capteur d'angle D avec la vis E sur le support A.
3. Serrez la vis E à 2 Nm.
4. Branchez la fiche F avec module dépendant.
1608031-L
Pour une meilleure vue d'ensemble, seuls les montants arrière
sont représentés sur la vue détaillée.
E
6 Dossiers
C
A
B
D
A
F
33
