6.3 Remplacement du dossier Matrx Elite / MAC

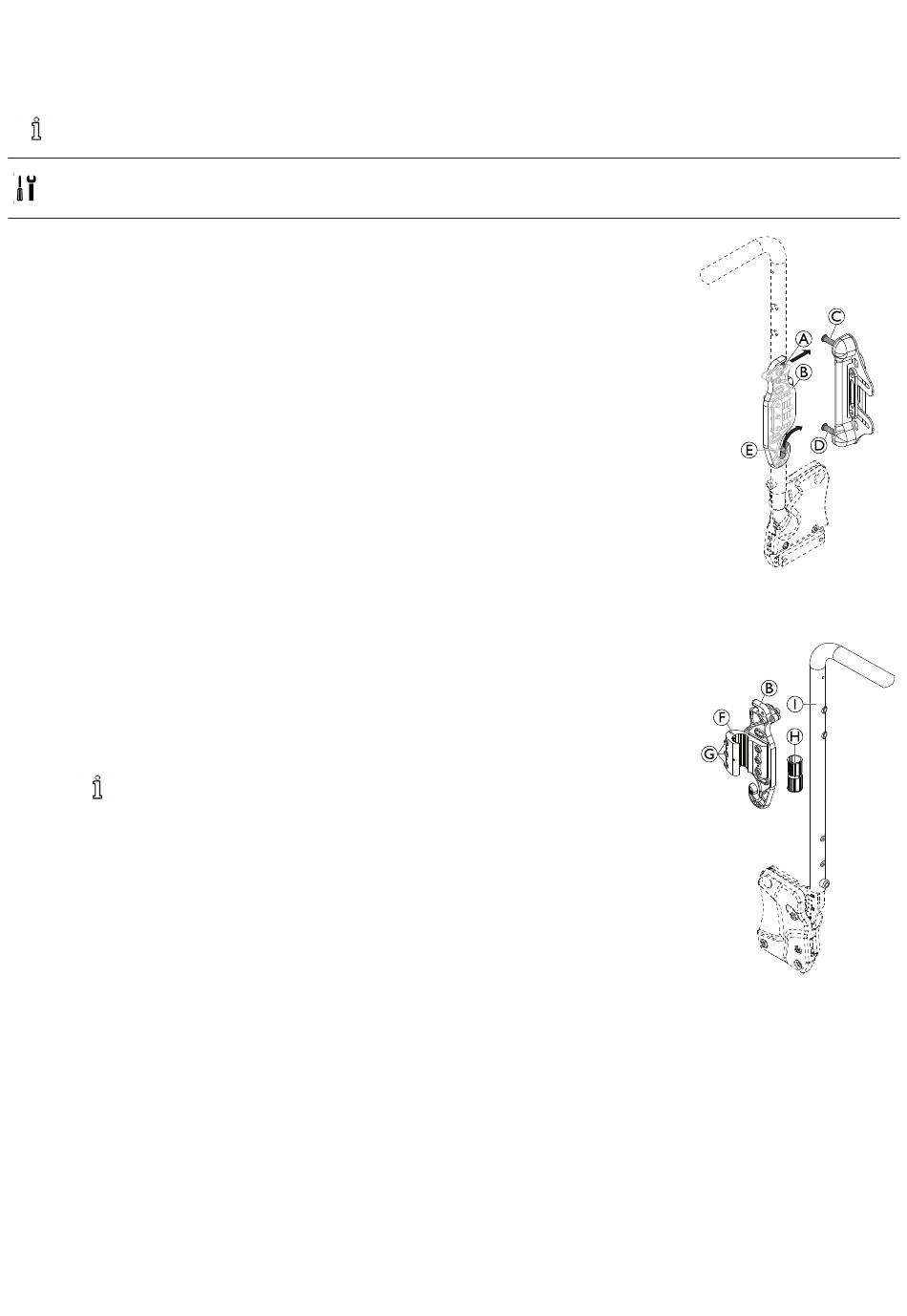

Retrait des éléments de fixation du dossier Matrx Elite / MAC
Les éléments de fixation se retirent et s'installent de la même manière pour tous les dossiers Matrx Elite / MAC.
Clé Allen de 5 mm
l
Ruban à mesurer ou équivalent
l
1. Levez le cordon pour déverrouiller le mécanisme de verrouillage A.
2. Dégagez la cheville supérieure C du mécanisme de verrouillage A en haut de chaque plaque de
fixation B.
3. Faites glisser la cheville de montage inférieure D hors des fentes à crochet E au bas de chaque
plaque de fixation B.
4. Desserrez les vis G afin de retirer la clame de canne F avec la plaque de fixation B du montant
de dossier I
5. Retirez les inserts plastiques H du montant de dossier I.
Installation des éléments de fixation du dossier Matrx Elite / MAC
1. Installez les inserts plastiques H sur le montant de dossier I.
2. Installez sans serrer la clame de canne F avec la plaque de fixation B sur chaque montant de
dossier I.
3. En commençant d'un côté :
a. Positionnez la clame de canne F et les inserts plastiques H à la hauteur souhaitée sur le
montant de dossier I et serrez les vis G suffisamment pour maintenir la clame de canne
en place.
Les vis G devront être serrées à fond après l'installation du dossier et une fois
tous les réglages finaux effectués.
b. À partir d'un point fixe sur le fauteuil roulant (par exemple, cadre du siège), mesurez la
hauteur exacte de la clame de canne F installée.
c. Installez la deuxième clame de canne F exactement à la même hauteur sur le montant de
dossier I opposé.
d. Assurez-vous que les clames de cannes F et plaques de fixation B sont parallèles les unes
aux autres.
4. Faites glisser la cheville de montage inférieure D sur les fentes à crochet E au bas de chaque
plaque de fixation B.
5. Enclenchez la cheville de montage supérieure C dans le mécanisme de verrouillage A en haut
de chaque plaque de fixation B.
1608031-L
6 Dossiers
Plaque de dossier non
représentée sur le graphique
