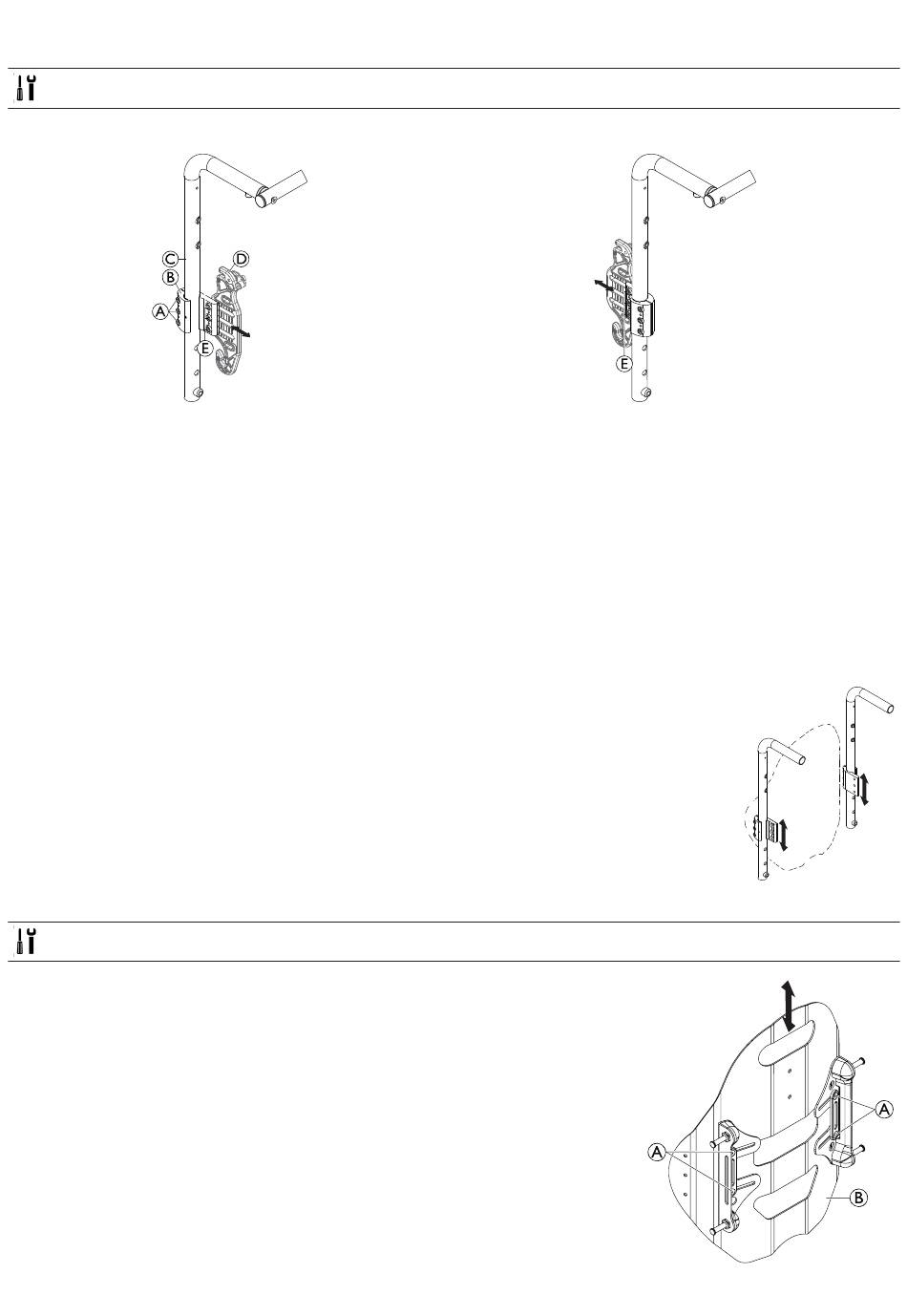

Réglage des pinces de canne
Clé Allen de 5 mm
l
La clame de canne B peut être installée dans deux positions afin d'offrir une plus grande variété de profondeurs d'assise.
Profondeur d'assise maximale.
Configuration standard départ usine.
1. Si la clame de canne B est installée sur le montant de dossier C, desserrez les vis A pour retirer la clame de canne et les
inserts plastiques (non représentés sur l'illustration) du montant de dossier.
2. Desserrez les vis E pour retirer la plaque de fixation D de la clame de canne B.
3. Faites tourner la clame de canne B de 180° et réinstallez la plaque de fixation D.
a. Avant de serrer les vis E, vous pouvez régler la profondeur d'assise en déplaçant la plaque de fixation D vers l'arrière ou
vers l'avant.
4. Installez la clame de canne B avec la plaque de fixation D et les inserts plastiques au montant de dossier C comme décrit ci-
dessus.
Réglage de la hauteur de dossier
La hauteur des dossiers Matrx peut être ajustée en changeant la position des clames de cannes sur les
montants du dossier. Pour plus d'informations sur le montage et le démontage des clames de cannes, voir
6.3 Remplacement du dossier Matrx Elite / MAC, à la page 31.
Réglage de la hauteur du dossier (uniquement pour Matrx Elite 2)
Clé Allen de 5 mm
l
1. Desserrez, mais ne retirez pas, les vis A afin de déplacer la plaque de dossier B vers le
haut ou le bas.
2. Une fois la plaque de dossier B dans la position désirée, resserrez les vis.
1608031-L
Profondeur d'assise minimale.
Modifie la profondeur d'assise, mentionnée dans les tableaux ci-
dessus, jusqu'à deux cm vers l'avant.
