15.2 Remplacement du support d'assise (module avec décalage du CdG)
Le présent chapitre porte sur le remplacement du support d'assise dans le cas d'un siège pourvu d'un dispositif de levage ou d'un
module d'inclinaison d'assise avec fonction de décalage du centre de gravité. Procédez comme indiqué pour remplacer le dispositif
de levage ou le module d'inclinaison d'assise.
Châssis de l'assise télescopique donné en exemple.
Démontage sur les variantes avec plaque d'assise
Clé Allen de 3 mm
l
Clé Torx TX40
l

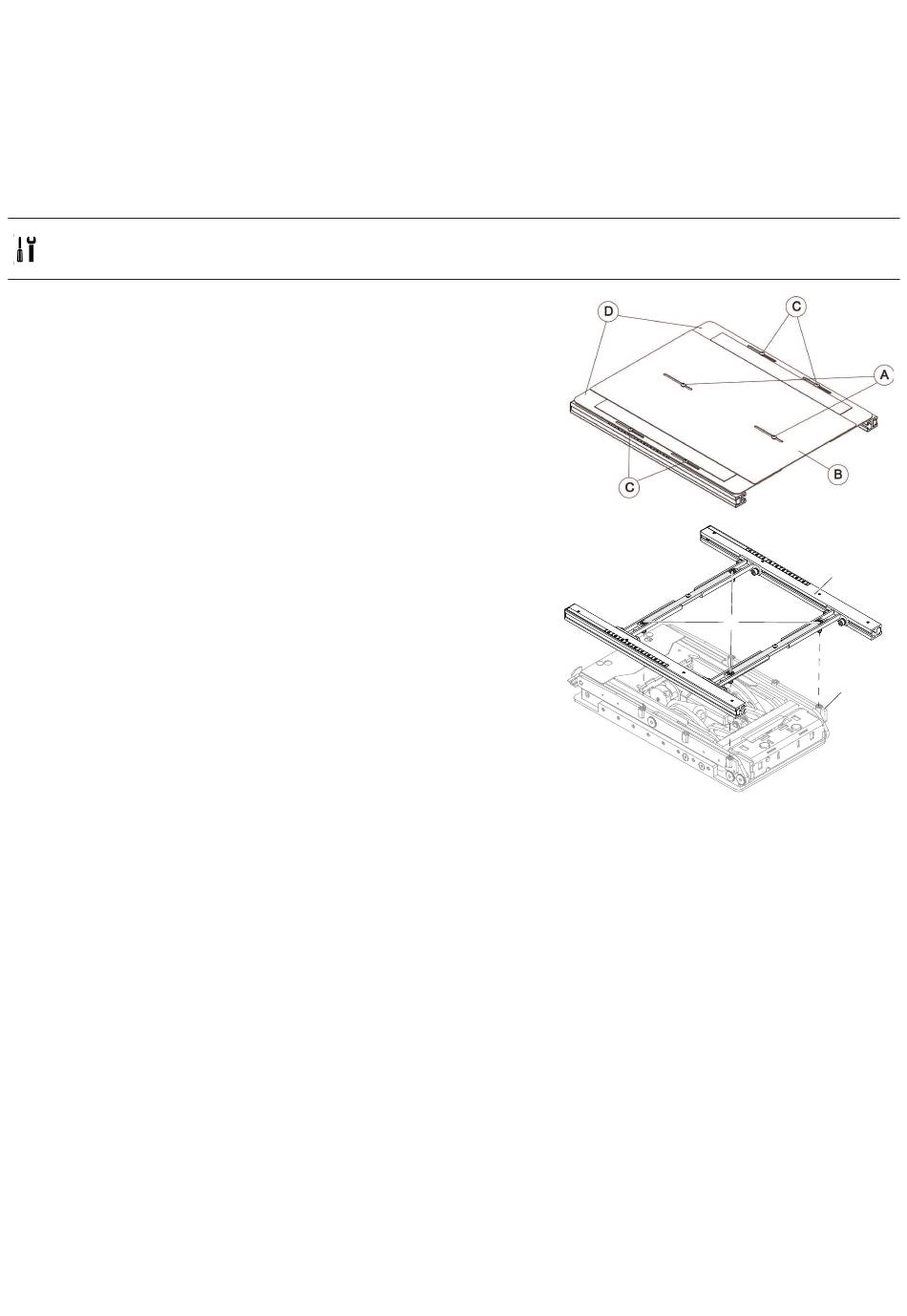

1. Démontez les repose-jambes et le coussin de dossier.
2. Éteignez le module d'alimentation.
3. Retirez les vis A.
4. Retirez la plaque d'assise centrale B.
5. Retirez les vis C.
6. Retirez les plaques d'assise latérales D.
7. Retirez les vis E.
8. Retirez l'armature du siège F du module de levage ou d'inclinaison G.
66
F
E
G
