Invacare® Modulite
Longueurs de câble bus disponibles :
l
Câble bus LiNX 1,0 m (GLM-BUS100) : SP1602891
o
Câble bus LiNX 1,2 m (GLM-BUS120) : SP1603489
o
Câble bus LiNX 1,5 m (GLM-BUS150) : SP1602892
o
Câble bus LiNX 1,7 m (GLM-BUS170) : SP1602893
o
Câble bus LiNX 2,0 m (GLM-BUS200) : SP1602894
o
Câble bus LiNX 2,5 m (GLM-BUS250) : SP1602904
o
Clé Allen de 3 mm (support de manipulateur escamotable standard uniquement)
l

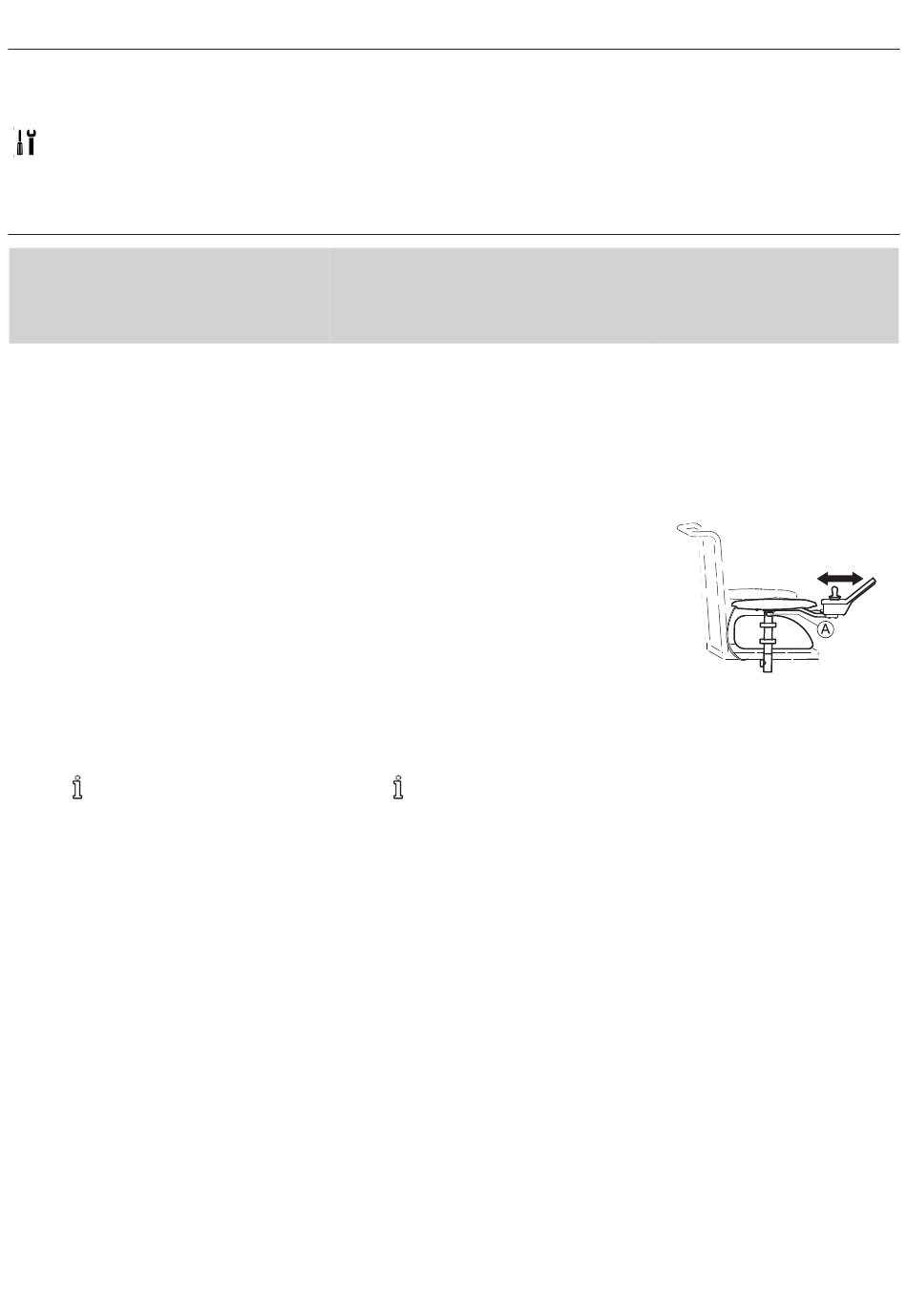

Modification du support de manipulateur
standard /
Support de manipulateur escamotable
Maxx Resolve
1. Prenez note de la position des câbles
et des connecteurs. Repérez les prises
et les connecteurs ou prenez une
photographie avec un appareil photo
numérique.
2. Débranchez le câble du manipulateur
des deux côtés.
3. Desserrez et retirez la vis à ailettes A.
4. Retirez le manipulateur par l'avant.
5. Installez le support du manipulateur
sur le site de montage souhaité.
6. Réglez le manipulateur en fonction des
besoins de l'utilisateur. Reportez-vous
au manuel d'utilisation du système
d'assise.
7. Installez et serrez la vis à ailettes.
8. Installez les supports de câbles du côté
opposé à leur position d'origine.
9. Installez le câble.
Le câble doit être acheminé
de façon à éviter tout
frottement ou pincement.
10. Branchez le câble du manipulateur des
deux côtés.
11. Testez toutes les fonctions.
28
Modification du support de manipulateur
escamotable standard
1. Prenez note de la position des câbles
et des connecteurs. Repérez les prises
et les connecteurs ou prenez une
photographie avec un appareil photo
numérique.
2. Débranchez le câble du manipulateur
des deux côtés.
3. Desserrez la vis de réglage A. Ne
retirez pas la vis.
4. Retirez le manipulateur par l'arrière.
5. Installez le nouveau support du
manipulateur sur le site de montage
souhaité.
6. Réglez le manipulateur en fonction des
besoins de l'utilisateur. Reportez-vous
au manuel d'utilisation du système
d'assise.
7. Serrez la vis de réglage.
8. Installez les supports de câbles du côté
opposé à leur position d'origine.
9. Installez le câble.
Le câble doit être acheminé
de façon à éviter tout
frottement ou pincement.
10. Branchez le câble du manipulateur des
deux côtés.
11. Testez toutes les fonctions.
1608031-L
