14 Vérins
14.1 Remplacement du vérin/de la tige — Inclinaison d'assise avec point de
pivotement fixe
Si une option de réglage électrique est réinstallée, cette option doit également être activée dans le programme de
conduite.
Tournevis plat
l
Dispositif de levage
l
Exemple AVIVA RX
Démontage du vérin
Lors du démontage, veillez à ne pas égarer les petites pièces comme les entretoises. Déposez-les correctement pour
pouvoir les remonter dans l'ordre voulu par la suite.
ATTENTION !
Risque de pincement
L'assise descend lors du retrait du vérin.
— Maintenez le siège lors du démontage du vérin.
— Placez le siège en position de service et placez une cale en bois sous le dossier, ou abaissez-le lentement sur le
châssis.

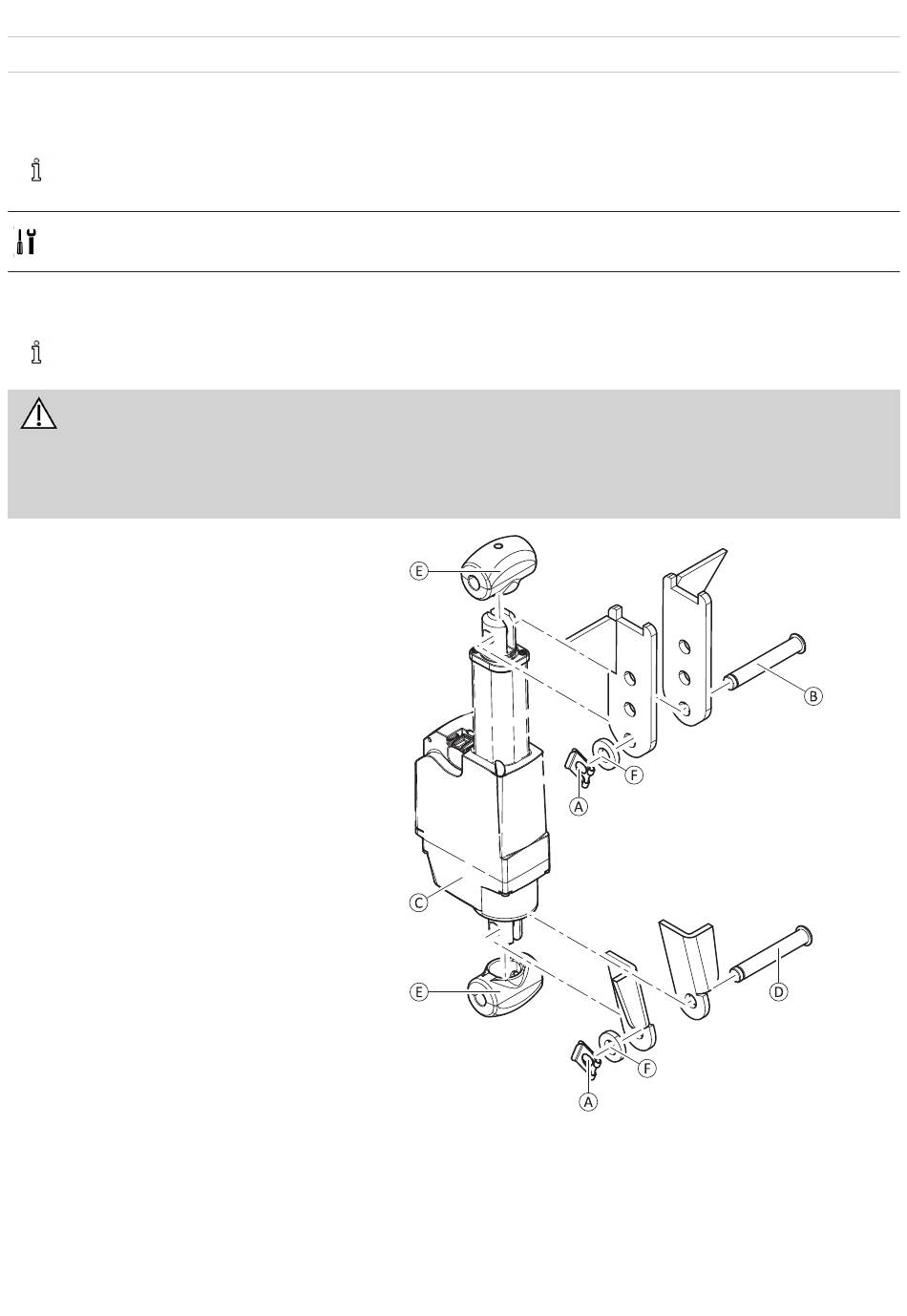

1. Débranchez le câble du vérin directement du vérin.
2. Retirez les clips de fixation SL A et les entretoises F
en haut et en bas du vérin.
3. Retirez la broche supérieure B. Maintenez l'assise en
position.
4. Placez le siège en position d'entretien. Sinon,
abaissez-le lentement sur le châssis.
5. Retirez la broche inférieure D et le vérin C avec les
éléments de fixation E.
Installation du vérin
1. Installez les pièces en reprenant la procédure en sens
inverse.
2. Testez toutes les fonctions.
1608031-L
Pour une meilleure visibilité, seuls le vérin, les broches, les entretoises et les clips
de fixation SL sont représentés.
