Remplacement Du Vérins Des Pieds - Invacare Roze Manuel De L'utilisateur

3. Enlevez le matériel fixant la partie inférieure de le vérin électrique au support de montage de le vérin sur l'ensemble du
mât.
A. Enlevez les capuchons en caoutchouc de l'écrou et de la vis fixant le vérin électrique au support de montage de le
vérin sur l'ensemble du mât.
B. Enlevez la vis, la rondelle, le coussinet, la rondelle en nylon, le manchon, la rondelle en nylon, le coussinet, la
rondelle, la rondelle plate et l'écrou.
4. Inversez les ÉTAPES 1-3 pour remplacer le vérin électrique.
Partie
supérieure
Rondelle
Capuchon
Vis
L'Avance de mécanisme de
positionnement Dirige Trou
Remplacement du vérins des pieds
REMARQUE: Pour cette procédure, consultez FIGURE 7.2 page 58.
REMARQUE: Si les pieds du lève-personnes ne s'ouvrent ni ne se ferment correctement, il peut s'avérer nécessaire de remplacer l'un des le
vérins des pieds ou les deux.
1. Testez le fonctionnement des pieds:
• Appuyez sur le bouton FERMER (CLOSE) de la manette de commande afin de fermer les pieds.
• Appuyez sur le bouton OUVRIR (OPEN) de la manette de commande afin d'ouvrir les pieds.
Part No. 1164940
Capuchon du vérin
Rondelles
en nylon
Coussinet
Manchon
Manchon
Rondelle
Capuchon
Coussinet
Partie
Vis
inférieure
Support de montage
du vérin sur l'ensemble

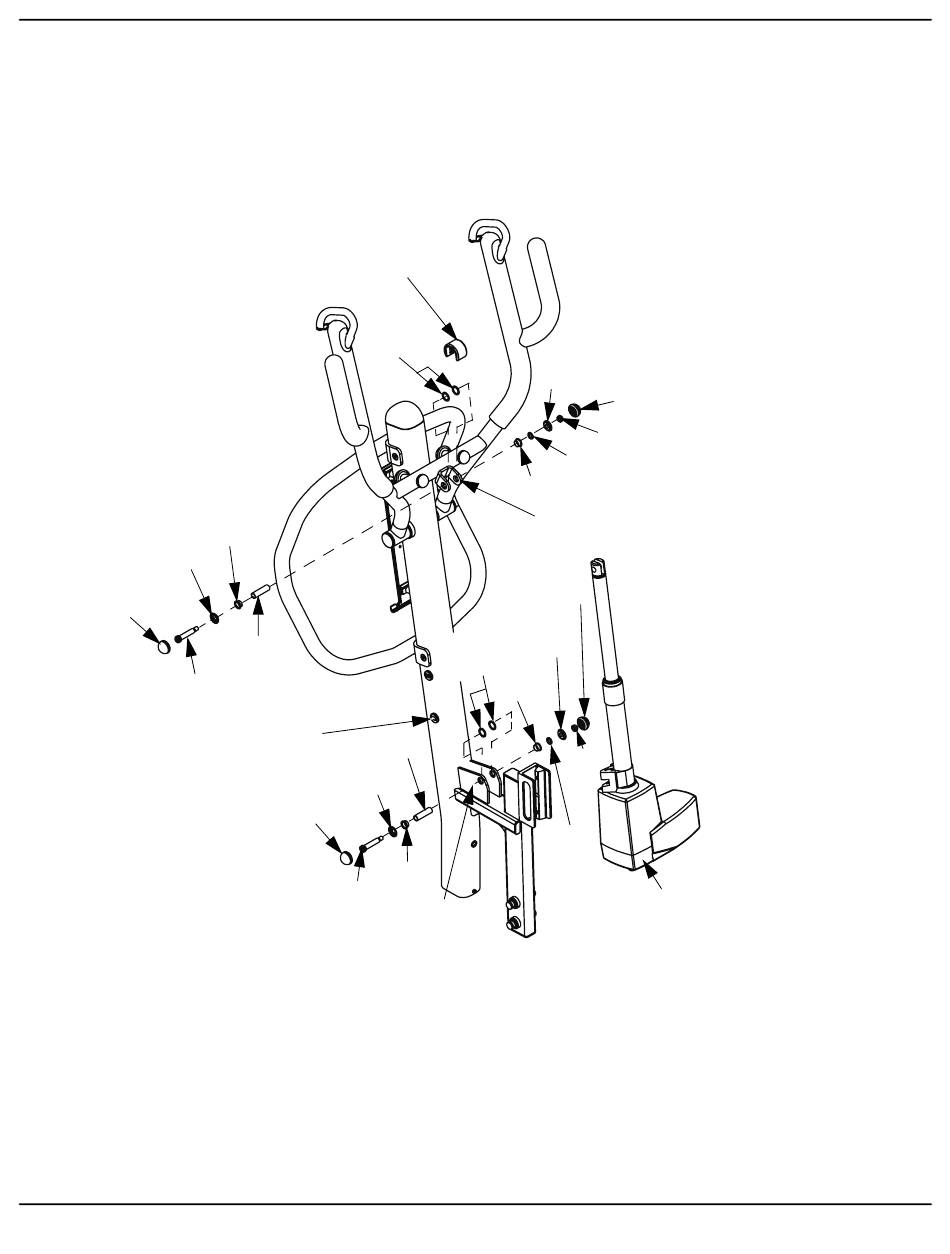

FIGURE 7.1 Remplacement du vérin électrique
Rondelle plate
Coussinet
Support de montage du
vérin sur le bras de levage
Capuchon
Rondelle
Rondelles
plate
en nylon
Coussinet
Écrou
Rondelle
du mât
57
PARTIE N°7—ENTRETIEN
Capuchon
Écrou
Rondelle
Vérin électrique
Lève-personnes verticalisateur Roze™
