2. Die Kleinteile entfernen, mit denen das Oberteil des elektrischen Antriebselements an der Halterung des Hebearms
gesichert ist.
A. Die Gummiverschlusskappen von der Mutter und Schraube, mit denen das elektrische Antriebselement an der
Halterung des Hebearms befestigt ist, entfernen.
B. Schraube, Unterlegscheibe, Lager, Nylonunterlegscheibe, Antriebselementkappe, Laufhülse,
Nylonunterlegscheibe, Lager, Unterlegscheibe, flache Unterlegscheibe und Mutter entfernen.
HINWEIS: Die Antriebselementkappe lockert sich nach der Entfernung der Befestigungsteile. Überprüfen Sie die Antriebselementkappe auf
eine etwaige Beschädigung. Ersetzen Sie die Antriebselementkappe, wenn ein Schaden festgestellt wird.
3. Die Kleinteile entfernen, mit denen das Unterteil des elektrischen Antriebselements am Installationsträger des
Mastaufbaus befestigt und gesichert ist.
A. Die Gummiverschlusskappen von der Mutter und Schraube, die das elektrische Antriebselement am Mastaufbau
befestigen, entfernen.
B. Schraube, Unterlegscheibe, Lager, Nylonunterlegscheibe, Laufhülse, Nylonunterlegscheibe, Lager,
Unterlegscheibe, flache Unterlegscheibe und Mutter entfernen.
4. Zum Wiedereinbau des elektrischen Antriebselements, SCHRITTE 1-3 in umgekehrter Reihenfolge ausführen.
OBEN
Unterlegscheibe
Kappe
Schraube
Teilnr. 1164940
Antriebselementkappe
Nylonunter-
Legscheiben
Lager
Laufhülse
Führungsöffnung des
Antriebselementkabels
Laufhülse
Unterlegscheibe
Kappe
UNTEN
Schraube

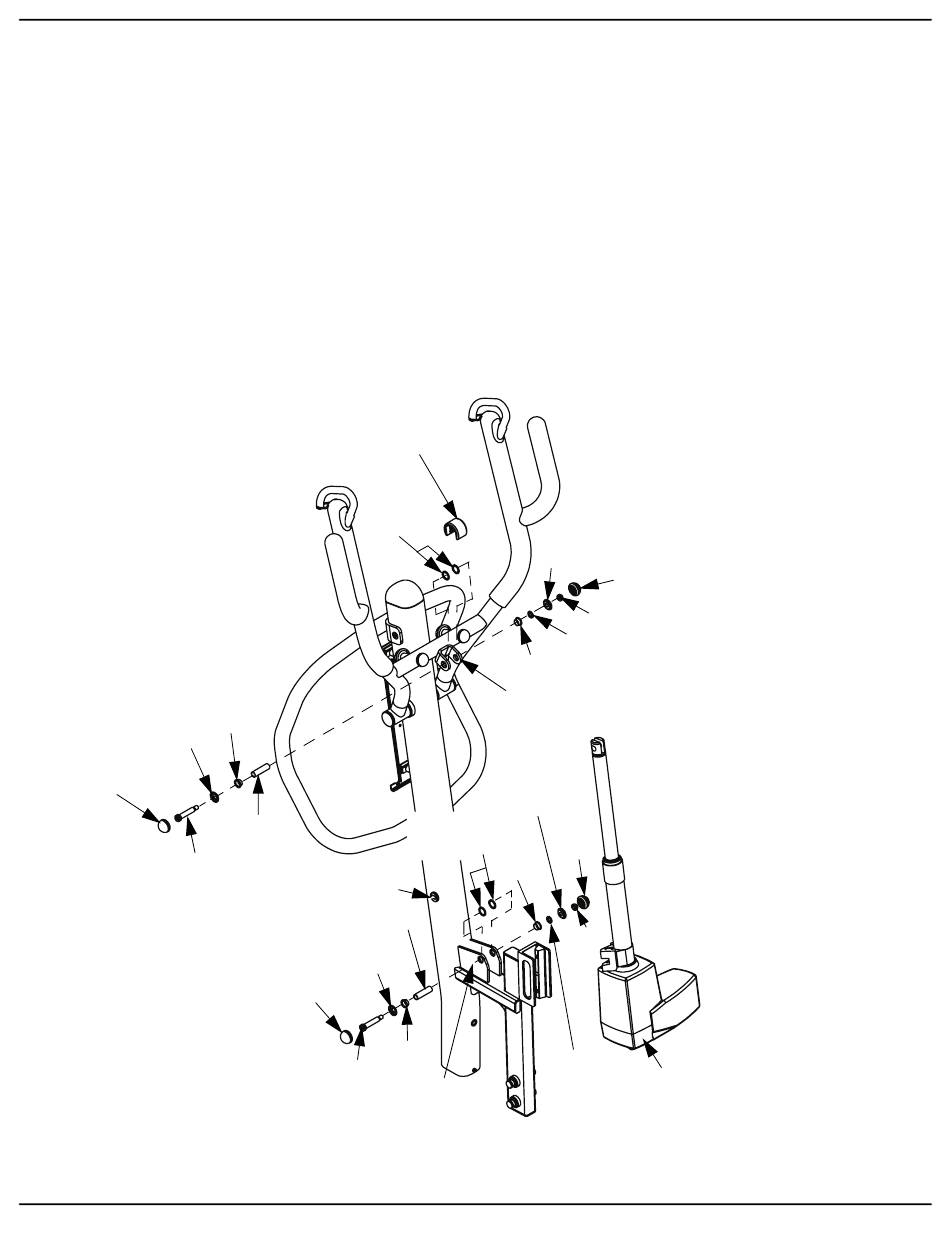

ABBILDUNG 7.1 Auswechslung des elektrischen Antriebselements
Flache Unterlegscheibe
Lager
Halterung des Hebearms
Flache
Unterlegscheibe
Nylonunter-
Legscheiben
Kappe
Lager
Mutter
Lager
Unterlegscheibe
Halterung des
Mastbaums
174
ABSCHNITT 7—WARTUNG
Kappe
Mutter
Unterlegscheibe
Elektrisches
Antriebselement
