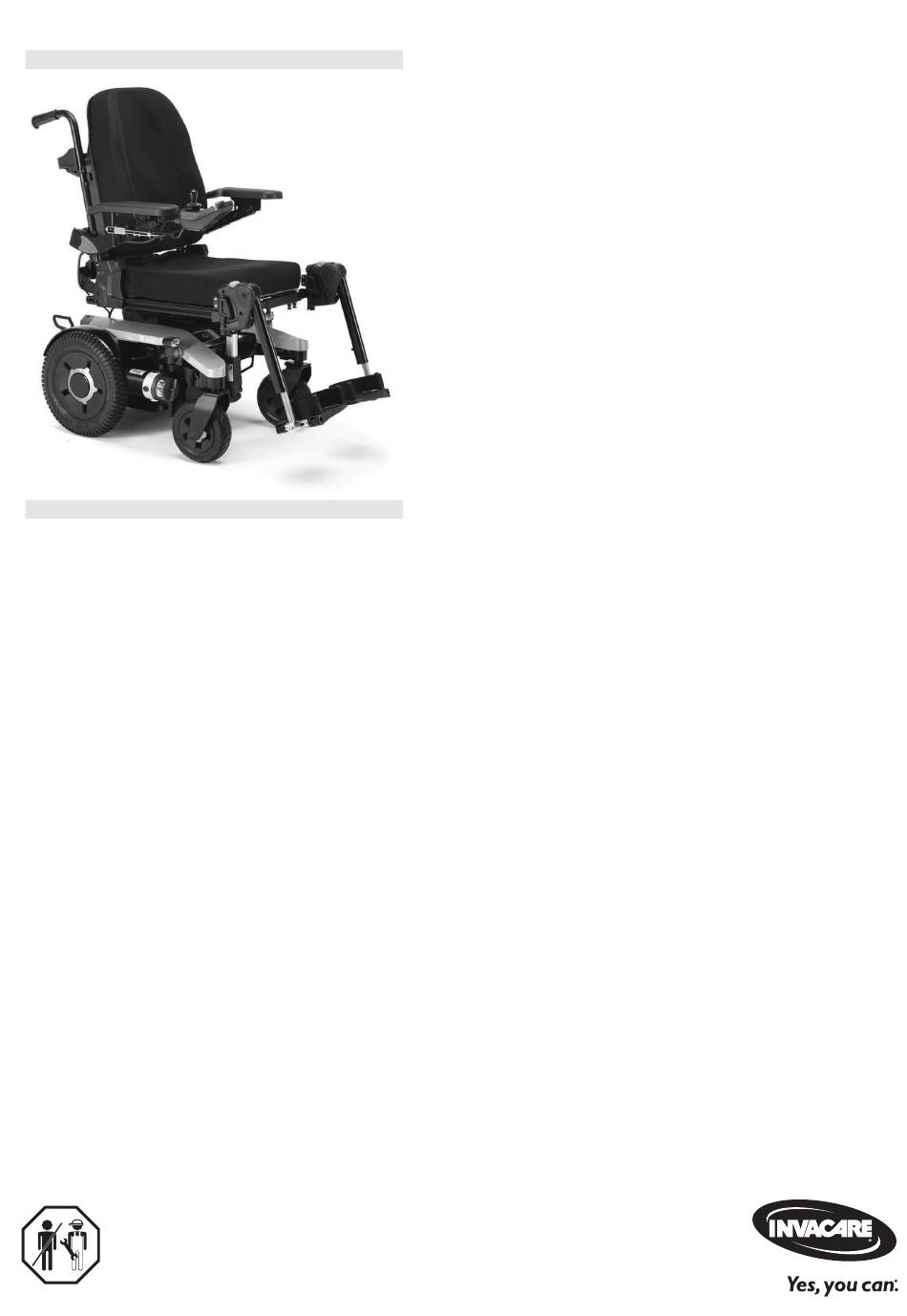

- Page 1 Invacare® AVIVA™ série RX AVIVA RX20, AVIVA RX40, AVIVA RX40HD Fauteuil roulant électrique Manuel de maintenance FOURNISSEUR : conservez ce manuel. Les procédures décrites dans le présent manuel DOIVENT être réalisées par un technicien qualifié.
-
Page 2: Table Des Matières
Tous droits réservés. La republication, la duplication ou la modification de tout ou partie du présent document est interdite sans l'accord écrit préalable d'Invacare. Les marques commerciales sont identifiées par ™ et ®. Toutes les marques commerciales sont détenues par ou cédées sous licence à... - Page 3 14 Systèmes d’assise 14.1 Remplacement du vérin/de la tige — Inclinaison d'assise avec point de pivotement fixe 14.2 Remplacement du support de réglage de la hauteur — Modules Inclinaison d'assise et Dispositif de levage- Inclinaison d'assise 14.3 Montage du système d'arrimage Dahl...
-
Page 4: Généralités
à l’exclusion de toute responsabilité de la part Consultez le manuel d'utilisation sur le site Web d'Invacare ou d’Invacare. contactez un représentant Invacare. Reportez-vous aux En cas de problèmes ou de questions, contactez votre... -
Page 5: Images Figurant Dans Ce Manuel
Série Invacare® AVIVA™ RX Autres symboles Triman Indique les règles de recyclage et de tri. 1.5 Images figurant dans ce manuel Des numéros sont associés aux images détaillées dans ce manuel pour identifier les différents composants. Les numéros des composants dans le texte et les instructions de fonctionnement correspondent toujours à... -
Page 6: Sécurité
été approuvés pour ce produit par Invacare. — Ne fumez PAS lors de l’utilisation de ce fauteuil Dans ce cas, l’entreprise qui ajoute ou remplace les roulant électrique. - Page 7 — Coupez l’alimentation (touche d’alimentation). roulant électrique — Embrayez le moteur. — Seuls les fournisseurs Invacare spécialisés sont — Avant de soulever le fauteuil roulant électrique, habilités à apporter des modifications au fixez-le avec des cales pour bloquer les roues.
-
Page 8: Hygiène
*Invacare utilise le détergent « Nücosept special » 1,5 % dilué dans de l'eau (ml/ml) Outils de désinfection Lingettes jetables (douces) Brosses pour nettoyer les zones difficiles d’accès Autres informations Pour plus d’informations, contactez le service de maintenance Invacare. -
Page 9: Mise En Place
Pour adapter le fauteuil roulant électrique aux besoins de l’utilisateur de manière optimale, nous vous conseillons de demander à votre fournisseur Invacare agréé de procéder à un réglage individuel de la profondeur d’assise. L'adaptation de l'assise à la position d'assise de l'utilisateur dépend du siège installé et doit être effectuée dans l'ordre indiqué ci-dessous. -
Page 10: Réglage Du Centre De Gravité De L'assise
4 Mise en place 4.2.3 Réglage du centre de gravité de l'assise Il est possible de régler le centre de gravité de l'assise en montant le châssis de l'assise plus vers l'avant ou plus vers l'arrière de l'assise. ATTENTION ! Le système d'assise du fauteuil roulant électrique est livré avec un centre de gravité (CdG) réglé de manière optimale au départ de l'usine. -
Page 11: Réglage De La Longueur De L'empattement - Assise Modulite
Série Invacare® AVIVA™ RX 4.3 Réglage de la longueur de l'empattement — Assise Modulite Sur l’assise Modulite, la longueur de l’empattement se règle via les profilés latéraux, reportez-vous à la section 4.3.1 Châssis de l'assise télescopique, à la page 11. Les tableaux suivants répertorient les positions de module recommandées en fonction de la longueur de l'empattement et de la profondeur d'assise. -
Page 12: Réglage De La Longueur De L'empattement - Assise Ultra Low Maxx
4 Mise en place 4.4 Réglage de la longueur de l'empattement — Assise Ultra Low Maxx Clé Allen de 4 mm Les tableaux suivants répertorient les positions de module recommandées en fonction de la longueur de l'empattement et de la profondeur d'assise. La valeur xx correspond à la distance entre le bord arrière du support de réglage de la hauteur et le bord arrière du châssis principal. - Page 13 Série Invacare® AVIVA™ RX Modules Inclinaison d’assise et Dispositif Hauteur fixe et réglage de l’inclinaison Empatte- de levage-Inclinaison d’assise d’assise Profondeur d’assise ment Distance xx Commentaire Distance xx Commentaire Considérations Considérations 405 mm/16 pouces 72,5 mm relatives aux 72,5 mm relatives aux performances performances Considérations Considérations 430 mm/17 pouces 50,0 mm relatives aux 50,0 mm...
- Page 14 4 Mise en place Variante de la base large — Positions recommandées du module Modules Inclinaison d’assise et Dispositif Hauteur fixe et réglage de l’inclinaison Empatte- de levage-Inclinaison d’assise d’assise Profondeur d’assise ment Distance xx Commentaire Distance xx Commentaire Meilleures Meilleures 405 mm/16 pouces 95,0 mm 95,0 mm performances performances Meilleures Meilleures 430 mm/17 pouces 72,5 mm 72,5 mm performances performances Meilleures Meilleures 455 mm/18 pouces 50,0 mm 50,0 mm...
- Page 15 Série Invacare® AVIVA™ RX Modules Inclinaison d’assise et Dispositif Hauteur fixe et réglage de l’inclinaison Empatte- de levage-Inclinaison d’assise d’assise Profondeur d’assise ment Distance xx Commentaire Distance xx Commentaire Considérations Considérations 405 mm/16 pouces 95,0 mm relatives aux 95,0 mm relatives aux performances performances Considérations Considérations 430 mm/17 pouces 72,5 mm relatives aux 72,5 mm...
-
Page 16: Réglage De La Hauteur D'assise
4 Mise en place 4.5 Réglage de la hauteur d'assise Le réglage de la hauteur d'assise dépend du système d'assise et du mécanisme d'inclinaison d'assise. Assise Modulite Reportez-vous à la section 14.2 Remplacement du support de réglage Modules Inclinaison d’assise de la hauteur — Modules Inclinaison d'assise et Dispositif de levage- et dispositif de levage- Inclinaison d'assise, à... - Page 17 Série Invacare® AVIVA™ RX 4. Desserrez légèrement les vis F des deux côtés. 5. Desserrez et retirez les vis G et les rondelles H des deux côtés. 6. Réglez la hauteur d’assise sur le support de réglage de la hauteur I selon le tableau Réglages disponibles...
-
Page 18: Tests
3. Connectez le multimètre numérique aux contacts de la fiche du moteur central adjacent A et mesurez la résistance entre les contacts. 4. En présence d'un défaut, remplacez le moteur et envoyez-le à Invacare pour contrôle ou réparation. Une résistance comprise entre 40 ohms et 80 ohms indique que le frein est intact. Une résistance de 0 ohm ou une résistance très élevée (proche des méga-ohms ou de l'infini) indique un court-circuit, une mauvaise connexion ou un frein... -
Page 19: Test Dans Des Conditions De Pluie
Série Invacare® AVIVA™ RX 5.3 Test dans des conditions de pluie Assurez-vous que les embouts protecteurs des bornes noires de la batterie sont bien en place, que la gaine n’est pas usée ni fissurée pour éviter toute pénétration d'eau et que toutes les connexions électriques sont bien protégées en toutes circonstances. -
Page 20: Vérification Du Vérin
5 Tests 5.5 Vérification du vérin Multimètre numérique avec mesure de la résistance 1. Désactivez les commandes sur le manipulateur. 2. Si nécessaire, retirez le carénage. 3. Notez la position de l'ensemble des câbles et des prises auxquelles ils sont connectés. Repérez les connecteurs et les prises ou prenez une photo avec un appareil photo numérique. -
Page 21: Entretien
Série Invacare® AVIVA™ RX 6 Entretien 6.1 Avertissements généraux sur les procédures d'installation ATTENTION ! Risque de blessure et de détérioration du matériel, si la réduction maximale de la vitesse sur un fauteuil roulant électrique équipé d'un dispositif de levage ne fonctionne pas correctement. Le boîtier de contrôle du fauteuil roulant électrique doit réduire la vitesse maximale possible dès que le dispositif de levage est élevé. — Testez la réduction maximale de vitesse pour un fonctionnement correct après toute tâche de maintenance ou toute modification apportée au fauteuil roulant électrique. -
Page 22: Dépannage
Les tableaux de correction des anomalies de fonctionnement répertoriés dans les chapitres qui suivent ne sont qu'un extrait des manuels des constructeurs d'origine. Vous pouvez vous procurer les manuels d’origine auprès d’Invacare. 6.4.2 Diagnostic des anomalies de conduite Problème... -
Page 23: Moteur(S) D'entraînement Défectueux
Série Invacare® AVIVA™ RX Problème Autres symptômes Cause possible Solution Documentation Reportez-vous à la Batteries défectueuses Remplacez les section 12.5 (tension instable) batteries Remplacement des batteries, à la page 66. Reportez-vous aux sections 7.1 Composants Le fauteuil roulant Remplacez le(s) d’entraînement (avant électrique vibre en Aucun moteur(s) 03_2023), à... - Page 24 6 Entretien Problème Autres symptômes Cause possible Solution Documentation Laissez le fauteuil roulant électrique allumé et le module Une charge moteur d’alimentation élevée permet au fonctionner. Chargez module d’alimentation les batteries pendant de réduire la tension la nuit avec le fauteuil roulant électrique sous tension.
- Page 25 Série Invacare® AVIVA™ RX Problème Autres symptômes Cause possible Solution Documentation Reportez-vous à la Vérifiez les balais de section 7.2.2 Vérifiez Balais de carbone usés carbone et remplacez- et/ou remplacez les les, si nécessaire balais de carbone, à la page 39. Reportez-vous à la section 7.1.3...
- Page 26 6 Entretien Problème Autres symptômes Cause possible Solution Documentation Reportez-vous à la Connexions Vérifiez tous les section 11.6 défectueuses branchements Vérification des câbles, à la page 64. Reportez-vous à la section11.6 Vérifiez le câblage et Disjoncteur désactivé Vérification des câbles, allumez le disjoncteur. à...
- Page 27 Série Invacare® AVIVA™ RX Problème Autres symptômes Cause possible Solution Documentation Reportez-vous à la section 7.1.3 Remplacement du Embrayage(s) Remplacez moteur/de défectueux l’embrayage l’embrayage de la boîte de vitesses, à la page 35. Reportez-vous aux sections 7.1 Composants Remplacement du d’entraînement (avant Roulement défectueux...
- Page 28 6 Entretien Problème Autres symptômes Cause possible Solution Documentation Reportez-vous aux sections 7.1.2 Remplacement ou retournement de la bague d’étanchéité du Remplacez la boîte de moteur/de la boîte de vitesses si la bague vitesses, à la page 34, d’étanchéité est 7.1 Composants La bague d’étanchéité...
-
Page 29: Diagnostic Des Anomalies Du Dispositif De Recharge
Vérifiez le câble secteur. Remplacez les câbles endommagés ou chargeur de Câble secteur défectueux. envoyez le chargeur de batterie à Invacare pour réparation. batterie LED grillées Envoyez le chargeur de batterie à Invacare pour réparation. Un fusible interne a peut-être grillé. -
Page 30: Calendrier D'entretien (Une Fois Par An)
6 Entretien 6.5 Calendrier d'entretien (une fois par an) ATTENTION ! Risque de blessure et de détérioration du matériel, si la réduction maximale de la vitesse sur un fauteuil roulant électrique équipé d’un dispositif de levage ne fonctionne pas correctement ! Le boîtier de contrôle du fauteuil roulant doit réduire la vitesse maximale possible dès que le dispositif de levage est élevé. — Testez la réduction maximale de vitesse pour un fonctionnement correct après toute tâche de maintenance ou toute modification apportée au fauteuil roulant. - Page 31 Série Invacare® AVIVA™ RX Composant Contrôle Solution Remarques Station d'accueil Reportez-vous à la section 14.3 Montage du Vérifiez les vis Serrez les vis. DAHL système d'arrimage Dahl, à la page 72. Vérifiez le serrage et le Réglez et Reportez-vous à la section 9.10 jeu latéral des roues...
-
Page 32: Manipulateur/Modules D'alimentation
6 Entretien Composant Contrôle Solution Remarques Remplacez la Reportez-vous à la section 13 Module Vérifiez le câble. lampe ou le câble d’éclairage, à la page 69. si nécessaire Feux (si installés) Vérifiez le fonctionnement. Vérifiez que le support et Montage de la les courroies de montage Remplacez-les si batterie... -
Page 33: Composants Moteurs
Série Invacare® AVIVA™ RX 7 Composants moteurs 7.1 Composants d’entraînement (avant 03_2023) Fig. 7-2 Les moteurs et la base servent d’exemples. Fig. 7-1 Les moteurs et la base servent d’exemples. Combinez toujours des moteurs du même type. Ne combinez pas de moteurs de types différents. ATTENTION ! Risque de blessure ou de dommage si différents types de moteurs sont combinés ou si les moteurs ne sont pas ... -
Page 34: Remplacement Ou Retournement De La Bague D'étanchéité Du Moteur/De La Boîte De Vitesses
7 Composants moteurs Démontage de l'unité 1. Éteignez le module d'alimentation. 2. Débranchez le câble du moteur relié au module d'alimentation. 3. Retirez la roue, y compris le moyeu de roue. 4. Retirez le garde-boue, reportez-vous à la section 10.6 Remplacement du garde- boue sur la roue motrice, à... -
Page 35: Remplacement Du Moteur/De L'embrayage De La Boîte De Vitesses
Série Invacare® AVIVA™ RX 7.1.3 Remplacement du moteur/de l’embrayage de la boîte de vitesses ATTENTION ! Risque de pincement Le moteur/la boîte de vitesses sont très lourds. Risque de blessure au niveau des mains. — Prenez garde au poids élevé. Clé Allen 16 mm (5/8“) Clé de 6 mm (1/4”) Clé Allen 22 mm (7/8“) Clé... -
Page 36: Remplacement De La Poignée Rotative
7 Composants moteurs 7.1.4 Remplacement de la poignée rotative Lors du remplacement de la poignée rotative, veillez à la repositionner correctement lors du montage. Clé Allen de 3 mm 1. Vissez la cale sur la vis sans tête. 2. Placez le joint vissé dans la poignée rotative (face arrière [1]). 3. -
Page 37: Composants D'entraînement (Après 03_2023)
Série Invacare® AVIVA™ RX 7.2 Composants d’entraînement (après 03_2023) Fig. 7-4 Les moteurs et la base servent d’exemples. Fig. 7-3 Les moteurs et la base servent d’exemples. Combinez toujours des moteurs du même type. Ne combinez pas de moteurs de types différents. ATTENTION ! Risque de blessure ou de dommage si différents types de moteurs sont combinés ou si les moteurs ne sont pas ... - Page 38 7 Composants moteurs Démontage de l'unité 1. Éteignez le module d'alimentation. 2. Débranchez le câble du moteur relié au module d'alimentation. 3. Retirez la roue motrice (reportez-vous à la section 9.4 Remplacement des roues motrices (installation avec 1 boulon), à la page 46) y compris la roue motrice (reportez-vous à...
-
Page 39: Vérifiez Et/Ou Remplacez Les Balais De Carbone
Série Invacare® AVIVA™ RX 7.2.2 Vérifiez et/ou remplacez les balais de carbone Si les balais de carbone sont contrôlés mais non remplacés, vous devez pouvoir les repositionner correctement. Les balais de carbone utilisés doivent être réinstallés exactement dans la même position afin de garantir un contact optimal avec le collecteur. -
Page 40: Châssis
8 Châssis 8 Châssis 8.1 Changement de l'empattement La modification de l’empattement influe sur la profondeur d’assise et le centre de gravité du fauteuil roulant électrique, reportez-vous à la section 4.2.3 Réglage du centre de gravité de l'assise, à la page 10. Il vous faudra peut-être régler la profondeur d'assise ou la position des modules pour répondre aux besoins de l'utilisateur. -
Page 41: Remplacement Du Monte-Trottoir
Série Invacare® AVIVA™ RX 8.2 Remplacement du monte-trottoir ATTENTION ! Risque de pincement Risque de blessure aux mains. Le ressort pneumatique est sous pression. — Prenez garde à vos mains. — Utilisez des outils adéquats. Clé Allen de 5 mm Clé de 10 mm Lors du démontage, veillez à ne pas égarer les petites pièces comme les vis et les rondelles. Déposez-les correctement pour pouvoir les remonter dans l'ordre voulu par la suite. -
Page 42: Remplacement Du Patin En Caoutchouc
8 Châssis 8.3 Remplacement du patin en caoutchouc 1. Tirez vers l’avant la pointe du patin en caoutchouc usagé B hors du monte-trottoir A. 2. Placez la partie arrière du patin en caoutchouc neuf sur le monte-trottoir. 3. Poussez la partie avant du patin en caoutchouc neuf sur le monte-trottoir. 8.4 Remplacement des points de fixation Le fauteuil roulant électrique peut être équipé... - Page 43 Série Invacare® AVIVA™ RX Remplacement de la suspension arrière Clé Allen de 8 mm Clé dynamométrique Clé de 17 mm Pince de pompe à eau Clé de 19 mm Dispositif de levage 2x 1. Retirez les carénages du châssis principal, reportez-vous à la section 10.3 Carénages du châssis principal, à...
-
Page 44: Ajustez La Suspension C.t.c
8 Châssis 8.6 Ajustez la suspension C.T.C. Pince pour pompe à eau ou longueur de sangle d'environ Clé de 17 mm 100 à 150 cm Clé dynamométrique Dispositif de levage 2x Suspension Poids de l'utilisateur recommandé Position Souple jusqu’à 70 kg Moyenne jusqu’à 90 kg Ferme jusqu’à 110 kg Très ferme jusqu’à... -
Page 45: Roues
— Respectez la pression recommandée pour les pneus. Pour connaître la pression recommandée pour les pneus, reportez-vous à l’inscription qui figure sur le pneu ou la jante ou contactez Invacare. Consultez le tableau ci-dessous pour plus d'informations sur les conversions. 9.3 Aperçu des types de roues et des couples de serrage spécifiques Il existe trois différents types de pneus ou de chambres à... -
Page 46: Remplacement Des Roues Motrices (Installation Avec 1 Boulon)
9 Roues 9.4 Remplacement des roues motrices (installation avec 1 boulon) Ce chapitre traite des roues motrices qui sont mises en place avec un boulon central. ATTENTION ! Risque de pincement des mains et des pieds à cause du poids du fauteuil roulant électrique — Faites attention à vos mains et vos pieds. — Utilisez des techniques de levage appropriées. ATTENTION ! Risque de déplacement incontrôlé du fauteuil roulant électrique — Coupez l’alimentation (touche d’alimentation). —... -
Page 47: Remplacement De La Roulette Sur Une Fourche Double Bras
Série Invacare® AVIVA™ RX 9.5 Remplacement de la roulette sur une fourche double bras Clé Allen de 5 mm (jusqu'en août 2016) Clé Torx TX40 (à partir d'août 2016) Dispositif de levage Démontage de la roulette 1. Desserrez et retirez les boulons A. 2. Retirez la roue C avec l’essieu D et la douille B de la fourche E. -
Page 48: Remplacement De La Fourche De Roue Avant
9 Roues 9.7 Remplacement de la fourche de roue avant Différentes fourches peuvent être installées sur le fauteuil roulant électrique. Dans les instructions qui suivent, une fourche mono bras est utilisée en exemple. La procédure est identique pour les autres variantes. Clé de 19 mm Chasse-goupilles parallèles (6/8) Clé... -
Page 49: Remplacement Du Frein De Roulette
Série Invacare® AVIVA™ RX 9.8 Remplacement du frein de roulette Remplacement du dispositif de blocage Clé Allen de 6 mm 1. Déverrouillez le frein de roue C. 2. Retirez la partie avant des carénages du châssis principal, reportez-vous à la section 10.3 Carénages du châssis principal, à la page 55. -
Page 50: Remplacement Des Pneus
9 Roues 9.9 Remplacement des pneus Réparation des pneus pneumatiques et des pneus protégés contre les crevaisons AVERTISSEMENT ! Risque de blessure Si vous gonflez un pneu comportant un ou plusieurs filetages de jante endommagés, la jante peut éclater et provoquer des blessures graves. — Ne gonflez pas un pneu si un ou plusieurs filetages de jante sont endommagés. —... -
Page 51: Remplacement Du Moyeu De Roue Motrice (Avant 10_2022)
Série Invacare® AVIVA™ RX Réparation d'un pneumatique plein Clé Allen de 6 mm 3 pinces de menuisier avec embouts en plastique AVIS ! Risque de détérioration des filetages de la jante Des vis mal serrées peuvent endommager les filetages de jante. — Serrez les vis de jante au couple de serrage stipulé. -
Page 52: Remplacement Du Blocage Manuel Des Roues
9 Roues 9.11 Remplacement du blocage manuel des roues Clé à fourche de 13 mm Clé de 13 mm 1. Maintenez les écrous F et les rondelles E en place. Desserrez les boulons A et B, y compris le frein de roue C. 2. Retirez les écrous et les rondelles. 3. -
Page 53: Remplacement De La Roue Anti-Bascule
Série Invacare® AVIVA™ RX 9.13 Remplacement de la roue anti-bascule Les versions de ce composant jusqu'en octobre 2020 sont équipées de rondelles Starlock au lieu de vis. Ces versions ne sont pas réparables, mais peuvent être converties en version avec des vis. Clé Allen de 3 mm (2) Tournevis plat (versions avec rondelle Starlock uniquement) 1. -
Page 54: Carters
10 Carters 10 Carters 10.1 Carénages du module d'alimentation Démontage du carénage droit 1. Desserrez les vis à molette A du côté droit. 2. Faites pivoter le carénage B vers l’avant. Retirez le carénage par le côté. Démontage du carénage gauche Clé Allen de 4 mm 1. Démontez le carénage droit 2. -
Page 55: Carénages Du Châssis Principal
Série Invacare® AVIVA™ RX 10.3 Carénages du châssis principal Clé Allen de 4 mm Fig. 10-1 Pièces des carénages du châssis principal A Carénage avant du châssis principal B Carénage central du châssis principal C Carénage arrière du châssis principal Retrait du carénage avant du châssis principal 1. Desserrez et retirez la vis à molette D sur la face inférieure du châssis. -
Page 56: Carénage De La Batterie
10 Carters 10.4 Carénage de la batterie Clé Allen de 4 mm Serre-câble Pince oblique 1. Retirez le carénage arrière, reportez-vous à la section 10.5 Carénage arrière, à la page 57. Prenez note de la position des câbles et des connecteurs. Repérez les prises et les connecteurs ou prenez une photographie avec un appareil photo numérique. -
Page 57: Carénage Arrière
Série Invacare® AVIVA™ RX 10.5 Carénage arrière Il n'est pas possible de monter postérieurement des options telles que l'éclairage ou le compteur d'heures de fonctionnement sur un carénage existant. Il faut dans ce cas remplacer le carénage. Démontage du carénage Clé Allen de 4 mm 1. -
Page 58: Remplacement Du Garde-Boue Avant Sur Une Fourche Mono Bras
10 Carters 10.7 Remplacement du garde-boue avant sur une fourche mono bras Démontage du garde-boue 1. Appuyez légèrement sur les deux crochets A du garde-boue B en même temps. Les crochets sont situés sous le bord supérieur de la fourche C. 2. Retirez le garde-boue de la fourche par l’arrière. Remplacement du support ATTENTION ! Risque de pincement des mains et des pieds à cause du poids du fauteuil roulant électrique —... -
Page 59: Remplacement Du Garde-Boue Avant Sur Fourche Double Bras
Série Invacare® AVIVA™ RX 10.8 Remplacement du garde-boue avant sur fourche double bras ATTENTION ! Risque de pincement des mains et des pieds à cause du poids du fauteuil roulant électrique — Faites attention à vos mains et vos pieds. — Utilisez des techniques de levage appropriées. ATTENTION ! Risque de déplacement incontrôlé du fauteuil roulant électrique — Coupez l’alimentation (touche d’alimentation). — Embrayez le moteur. — Avant de soulever le fauteuil roulant électrique, fixez les roues en les bloquant au moyen de cales. -
Page 60: Remplacement Du Capuchon De Jante (Roue Avant)
10 Carters 10.10 Remplacement du capuchon de jante (roue avant) AVIS ! Risque de détérioration des capuchons de jante. S'il n'est pas installé correctement, le capuchon de jante risque d'être endommagé ou de se desserrer. — Pour installer le capuchon de jante, positionnez l'encoche sur la valve. — Positionnez le capuchon droit sur la jante et poussez doucement sur les bords extérieurs pour la fixation initiale. —... -
Page 61: Systèmes De Commande
Série Invacare® AVIVA™ RX 11 Systèmes de commande 11.1 Remplacement du module d'alimentation Clé Allen de 4 mm Démontage du module 1. Retirez les carénages du module d’alimentation, reportez-vous à la section 10.1 Carénages du module d'alimentation, à la page 54. 2. Débranchez tous les câbles du module. 3. Desserrez et retirez la vis F, la rondelle E et la rondelle de blocage D 4. -
Page 62: Remplacement Du Capteur G-Trac
11 Systèmes de commande 11.3 Remplacement du capteur G-Trac Clé Allen de 4 mm Clé de 10 mm Démontage du capteur 1. Retirez les batteries, reportez-vous à la section 12.5 Remplacement des batteries, à la page 66. 2. Débranchez le câble du capteur du module d'alimentation. 3. -
Page 63: Remplacement Du Compteur D'heures De Fonctionnement/Câble De Connexion
Série Invacare® AVIVA™ RX 11.4 Remplacement du compteur d'heures de fonctionnement/câble de connexion Le compteur se trouve sur la carénage arrière. Retrait du compteur 1. Éteignez le système de commande du fauteuil roulant. 2. Retirez le carénage arrière, reportez-vous à la section 10.5 Carénage arrière, à la page 57. 3. Desserrez et retirez l’écrou D et la rondelle de verrouillage E. -
Page 64: Remplacement Du Faisceau De Câbles
11 Systèmes de commande 11.5 Remplacement du faisceau de câbles Selon la configuration du fauteuil roulant électrique différentes variantes du faisceau de câbles sont utilisées. La procédure est identique pour toutes les variantes. Si vous souhaitez installer postérieurement une option, telle que l'éclairage, un nouveau faisceau de câbles pourra s'avérer nécessaire. -
Page 65: Batteries
Série Invacare® AVIVA™ RX 12 Batteries 12.1 Informations de sécurité ATTENTION ! Risque de blessure et de dommages matériels en cas de manipulation incorrecte des batteries L'installation de batteries neuves doit exclusivement être effectuée par des spécialistes agréés. — Tenez compte des avertissements qui figurent sur les batteries. — Utilisez exclusivement le type de batterie spécifié dans les caractéristiques techniques. -
Page 66: Accès Aux Batteries
12 Batteries 12.4 Accès aux batteries Clé Allen de 4 mm Tournevis Phillips, taille 2 (batterie de 52 Ah) Clé de 11 mm (batterie de 60 Ah/73,5 Ah) Tournevis plat 1. Retirez le carénage droit du module d’alimentation et le carénage arrière, reportez-vous à la section 10.1 Carénages du module d'alimentation, à la page 54 et 10.5 Carénage arrière, à... -
Page 67: Remplacement Du Disjoncteur
Série Invacare® AVIVA™ RX 12.6 Remplacement du disjoncteur Si le disjoncteur est endommagé, vous devez le remplacer ainsi que les câbles de la batterie. Démontage du disjoncteur Clé Allen de 4 mm Tournevis Phillips, taille 2 (batterie de 52 Ah) Clé de 11 mm (batterie de 60 Ah/73,5 Ah) Tournevis plat 1. -
