AVSNITT 2—MONTERING

Montering av pasientenheisen

Montering av mastmonteringen til basen

MERK: Mastmonteringen kan fjernes fra basen i løpet av
oppbevaring eller overføring. Mastmonteringen MÅ være riktig
festet til basemonteringen for produktet tas i bruk.
MERK: For denne prosedyren, henvis til FIGUR 2.1.
1. Plasser basen på en flat overflate slik at alle rullehjulene
får kontakt med gulvet.
2. Lås de bakerste rullehjulene (Detalj "A").
3. Skru av den øverste knotten og fjern den fra basen.
4. Løsne på den nederste knotten, men la den forbli skrudd
til basen.
5. Koble mastekabelen til basiskabelen (Detalj "B").
ADVARSEL
Fare for personskade. PLASSER IKKE hendene
mellom masten og basen under monteringen.
FORSIKTIG
Fare for skade. LA IKKE de tilkoblede kablene bli
klemt mellom masten og basen under
monteringen.
6. Sett mastmonteringens rør inn i hullet i basen.
7. Stram til den nederste plastikk-knotten samtidig som
mastmonteringen støttes.
8. Skru den øverste plastikk-knotten inn i hullet i basen.

Montering av kneputen til mastmonteringen

MERK: For denne prosedyren, henvis til FIGUR 2.2.
MERK: Kneputen kan fjernes fra pasientheisen til oppbevaring og
overføring. Kneputen MÅ festes godt på mastmonteringen før den
tas i bruk.
1. Skyv kneputen ned i posisjon på kneputens
monteringsklemme på mastmonteringen.
2. Sett fikseringsklossen på plass på kneputens
monteringsklemme.
3. Innfør hurtig-utløserknotten gjennom
monteringsklemmen, kneputen og fikseringsklossen.
4. Hurtig-utløserknotten strammes til.
Del nr. 1164940
DETALJ "A"
Skyv tappen ned
til LÅST.
Skyv tappen OPP
til ULÅST
DETALJ "B"
Mastekabelen
Basiskabelen

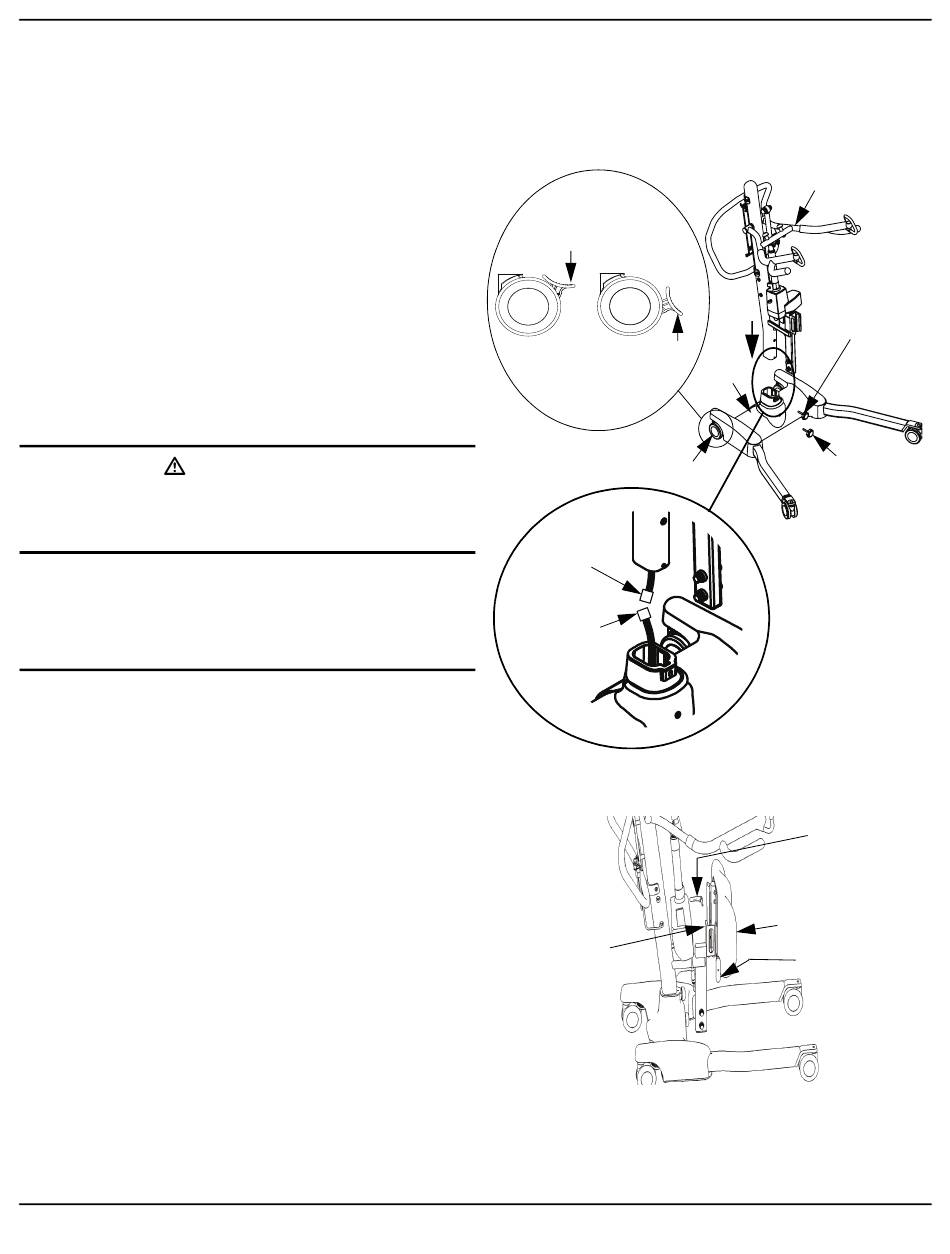

FIGUR 2.1 Montering av mastmonteringen til basen
Monteringsklemme
for kneputen
FIGUR 2.2 Montering av kneputen til mastmonteringen
100
AVSNITT 2—MONTERING
Mastmontering
Øverste knott
Base
Nederste knott
Rullehjul
Knott for
hurtigutløser
Kneputen
Fikseringskloss
Roze™ Personløfter med ståfunksjon
