Aquatec® Ocean VIP Ergo / Aquatec® Ocean Dual VIP Ergo

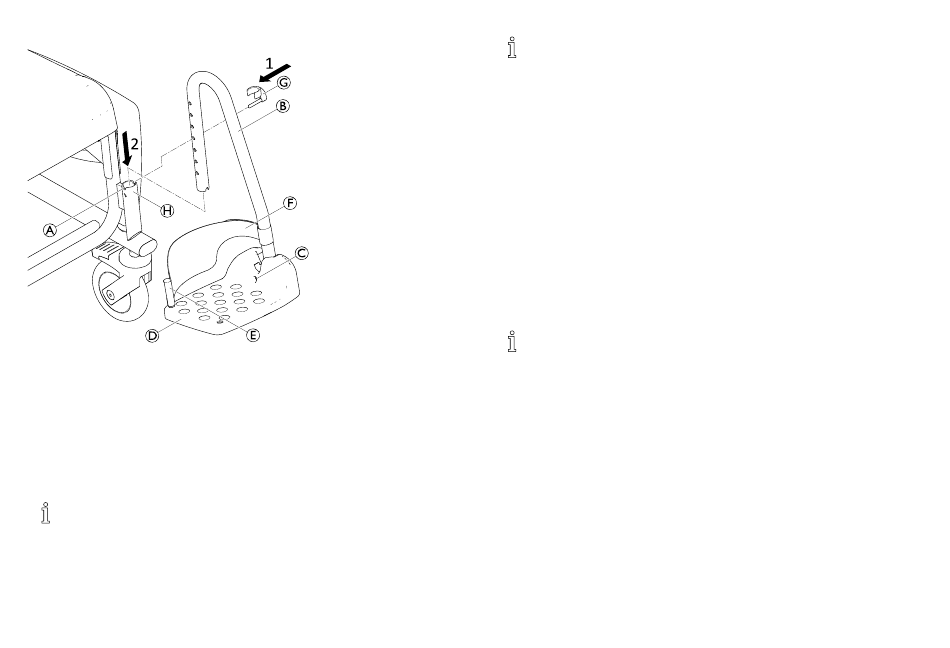

4.2.6 Installation des repose-pieds

1. Insérez la broche du clip G par l'extérieur dans le
trou souhaité sur le repose-pied B. Vérifiez que le clip
s'enclenche autour du tube.
2. Poussez le repose-pied dans le guide H à l'avant de
la pièce latérale jusqu'à ce que la broche du clip G
s'engage dans la rainure A. Le repose-pied ne peut plus
être tourné sur le côté.
La procédure de montage est identique pour le
repose-pied droit et gauche.
Réglage de la hauteur des repose-pieds
82
All manuals and user guides at all-guides.com
Les repose-pieds peuvent être raccourcis
si nécessaire (reportez-vous au manuel de
maintenance). Le raccourcissement des repose-pieds
doit impérativement être confié à un technicien
qualifié.
1. Tirez légèrement le repose-pied B vers le haut.
2. Tirez le clip G hors du trou du repose-pied et
réinsérez-le dans le trou souhaité. Ressortez légèrement
le repose-pied si nécessaire.
3. Enfoncez le repose-pied jusqu'à ce que la rainure A
s'engage dans la broche du clip.
4. Réglez l'autre repose-pied à la hauteur requise, comme
décrit.
Réglage de l'inclinaison des palettes repose-pied
L'inclinaison des palettes repose-pied peut être
réglée de façon variable et progressivement.
1. Desserrez la vis Allen C de la palette repose-pieds à
l'aide d'une clé Allen de 4.
2. Tournez la palette repose-pieds D à la position requise.
3. Resserrez la vis Allen.
