4.2.9 Τοποθέτηση/αφαίρεση των καλυμμάτων φρένων /
καλυμμάτων προστασίας σύσφιγξης

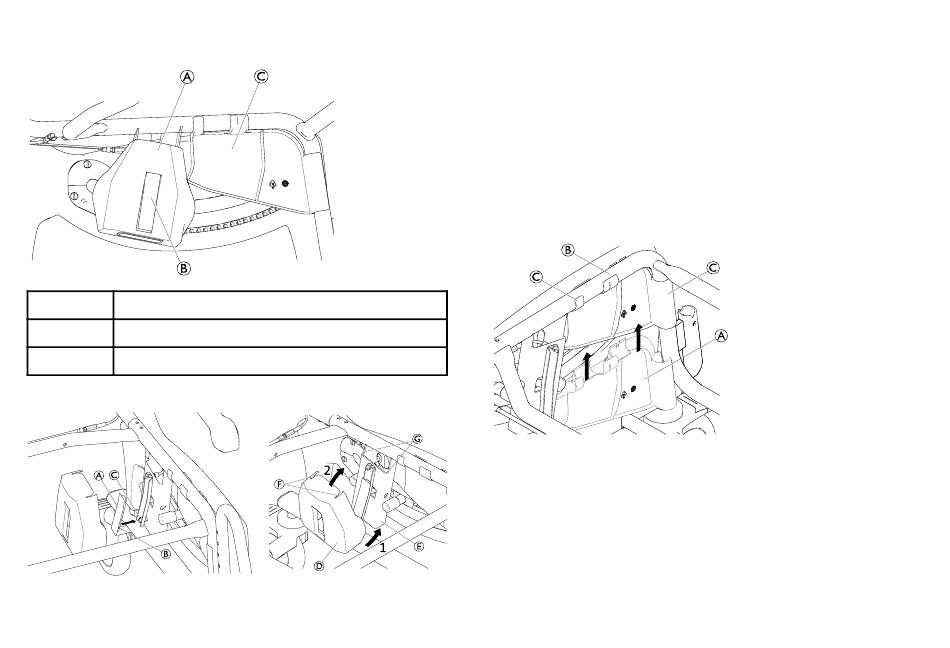

Κάλυμμα φρένου
A
Κάλυμμα μοχλού φρένου
B
Κάλυμμα προστασίας σύσφιγξης
C
Κάλυμμα φρένου
1639504-C
All manuals and user guides at all-guides.com
1.
Συνδέστε το κάλυμμα του μοχλού φρένου A
εμπλέκοντας την υποδοχή B στο μικρό άξονα C.
2.
Τοποθετήστε το κατώτερο τμήμα του καλύμματος
φρένου D σε γωνία από το κάτω μέρος και επάνω από
το περίβλημα φρένου E.
3.
Διπλώστε το επάνω μέρος του καλύμματος φρένου στο
περίβλημα φρένου ώστε οι εσοχές F να εδράσουν στο
ίδιο επίπεδο με τις ακμές G.
4.
Τοποθετήστε το δεύτερο κάλυμμα φρένου στην άλλη
πλευρά.
Κάλυμμα προστασίας σύσφιγξης
1.
Τοποθετήστε το κάλυμμα προστασίας σύσφιγξης
A συνδέοντάς το στους σωλήνες του πλαισίου B.
Βεβαιωθείτε ότι όλα τα κλιπ C έχουν ασφαλίσει
πλήρως.
2.
Τοποθετήστε το δεύτερο κάλυμμα προστασίας
σύσφιγξης στην άλλη πλευρά.
