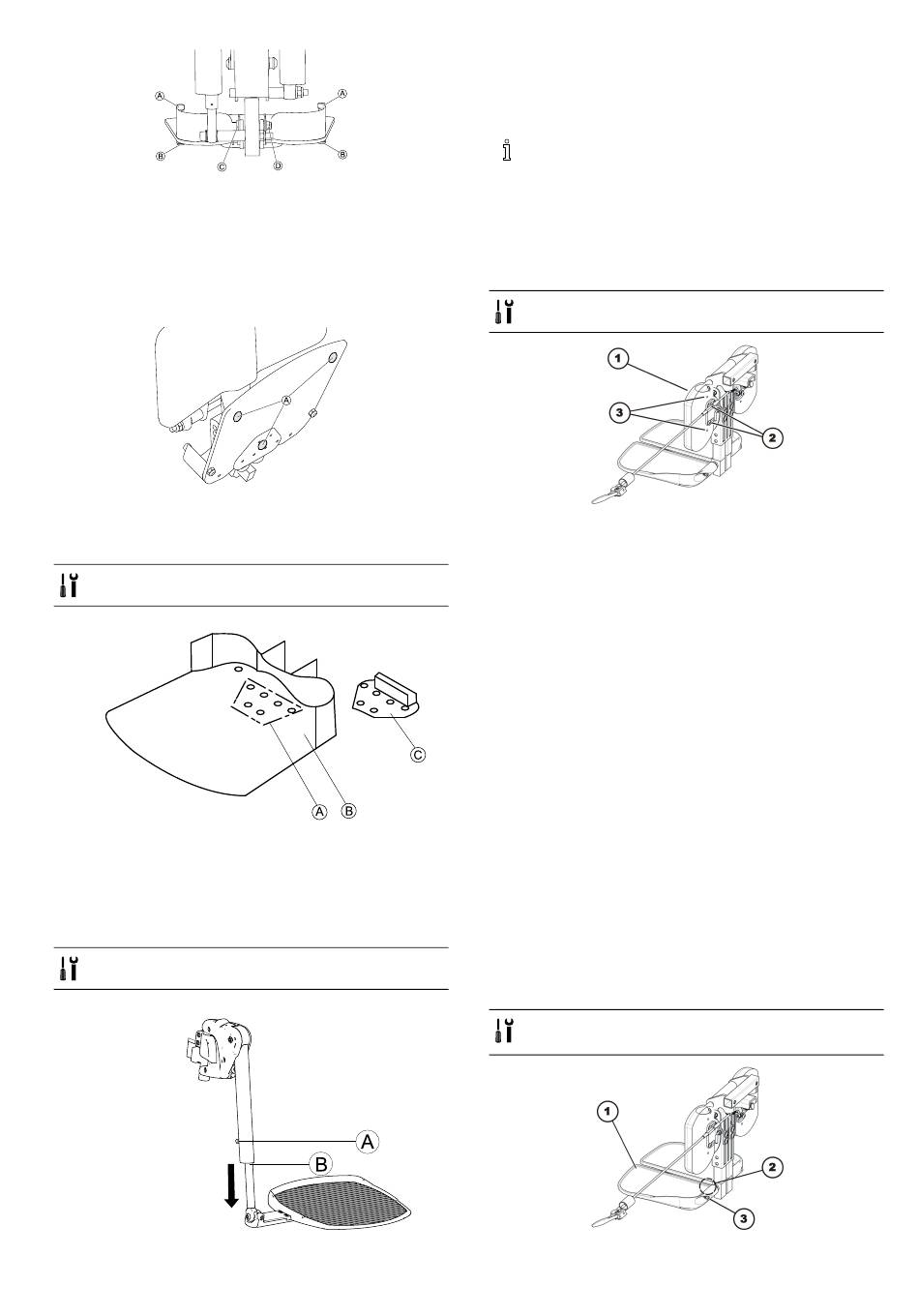

1. Desserrez et retirez les vis A et les écrous B.
2. Desserrez et retirez la vis et la rondelle C ainsi que
l'écrou et les rondelles D.
3. Retirez la sangle talonnière remplacez-le par une
neuve.
4. Réinsérez et serrez les vis et les écrous.
Remplacement des feutres
1. Remplacez les feutres usagés A sur la face inférieure
de la palette pour éviter d'endommager le sol.
Remplacement de la palette
•
Clé Allen de 8 mm
1.
Desserrez les vis A sur la palette B.
2. Retirez la palette B de l'interface pivotante C.
3. Insérez et serrez les vis A.
5.10.5 Remplacement de la palette
•
Clé Allen de 5 mm
1608031-J
Fig. 5-20
1. Desserrez la vis A sur le fléau, à gauche et à droite.
2. Retirez la palette B et remplacez-la.
3. Installez les pièces en reprenant la procédure en sens
inverse.
Pour plus d'informations sur le réglage de la
palette, consultez le manuel d'utilisation du
véhicule électrique.
5.10.6 Remplacement de la plaque pour
mollets sur le repose-jambes central
(électrique et manuel)
•
Clé Allen 1/64"
Un repose-jambes manuel est représenté ci-dessus. La
méthode de fixation au siège est pratiquement la même
que celle des deux repose-jambes.
Démontage de la plaque pour mollets
1. Si possible, relevez le dispositif de levage dans la
position la plus haute.
2. Si possible, inclinez le fauteuil roulant et le module de
basculement aussi loin que possible vers l'arrière.
3. Éteignez le système de commandes.
4. À l'aide d'une clé Allen 1/64", desserrez et retirez les
deux vis (2).
5. Démontez la plaque pour mollets (1).
Installation de la plaque pour mollets
1. Installez les pièces en reprenant la procédure en sens
inverse.
2. En utilisant les différents orifices de réglage (3) de la
plaque pour mollet et des supports correspondants,
vous pouvez monter la plaque à différentes hauteurs
et largeurs. La plaque doit être réglée en fonction
de l'utilisateur.
5.10.7 Remplacement de la palette
repose-pieds sur le repose-jambes
central (électrique et manuel)
•
Clé Allen 1/64"
•
Clé Allen 1/4"
Après-vente
35
