Invacare® Modulite

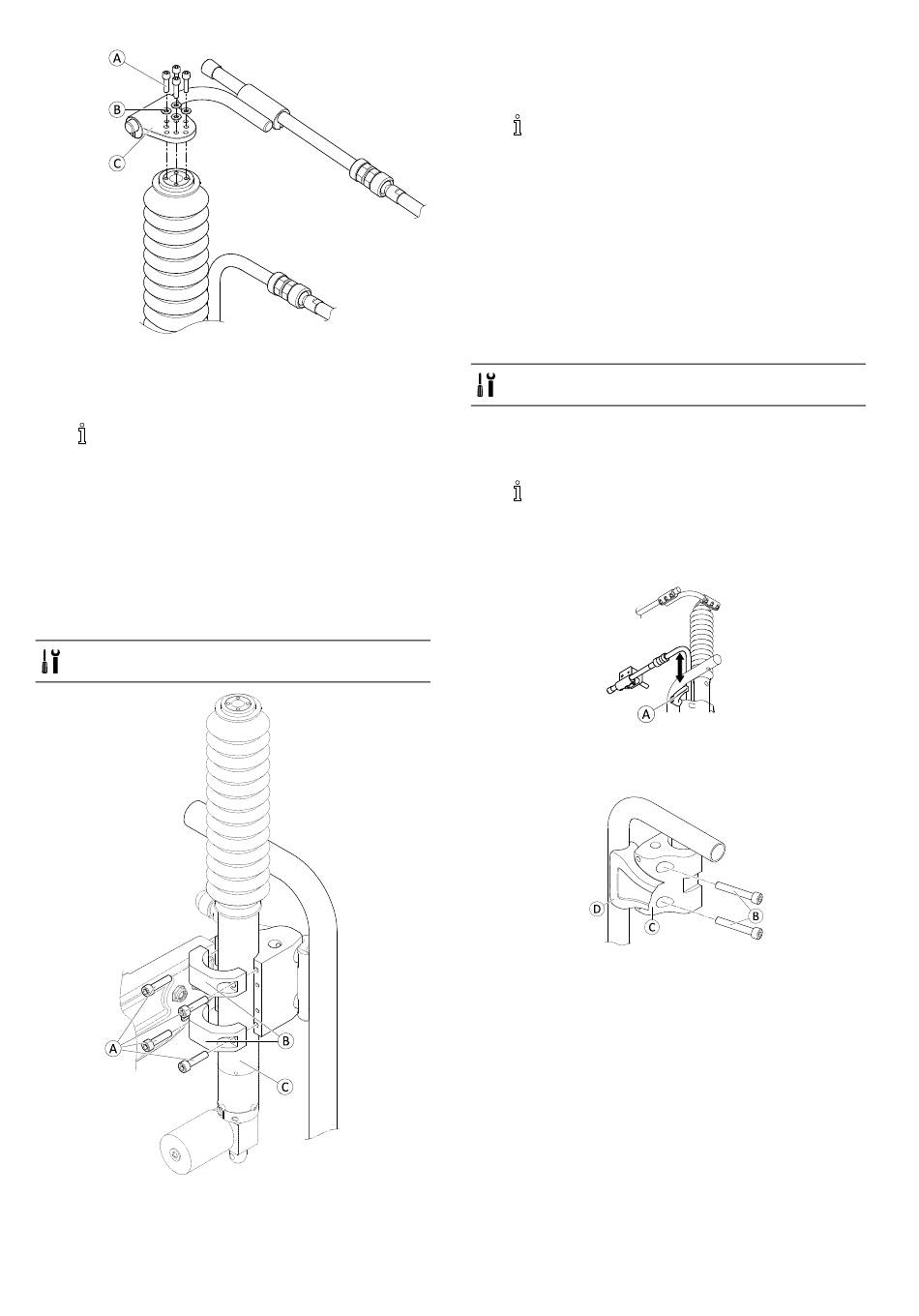

Fig. 5-16 Support de connexion et liaison supérieure. Variante de
liaison avec joints sphériques donnée en exemple.
1. Retirez la liaison supérieure. Reportez-vous à la
section Remplacement de la liaison, page 31.
l est possible de retirer ce composant sans
retirer les pièces installées dessus, comme
les joysticks et les commutateurs. Lors du
démontage, prenez soin des connexions de
câbles et des pièces installées.
2. Desserrez et retirez les vis A et les rondelles B.
3. Remplacez le support C.
4. Appliquez de l'adhésif frein-filet sur les vis A. Installez
et serrez les vis.
5. Réinstallez la liaison.
Remplacement du vérin
• Clé Allen de 5 mm
Fig. 5-17
32
1. Retirez la liaison supérieure, support inclus.
Reportez-vous à la section Remplacement du support
de connexion, page 31.
l est possible de retirer ce composant sans
retirer les pièces installées dessus, comme
les joysticks et les commutateurs. Lors du
démontage, prenez soin des connexions de
câbles et des pièces installées.
2. Fixez le vérin. Desserrez et retirez les vis A.
3. Retirez les supports B.
4. Remplacez le vérin C.
5. Installez les pièces en reprenant la procédure en sens
inverse.
6. Réinstallez la liaison supérieure, support inclus.
7. Testez toutes les fonctions.
Remplacement du matériel de montage
• Clé Allen de 6 mm
1. Retirez le vérin, y compris la liaison supérieure et le
support. Reportez-vous à la section Remplacement du
vérin, page 32.
l est possible de retirer ce composant sans
retirer les pièces installées dessus, comme
les joysticks et les commutateurs. Lors du
démontage, prenez soin des connexions de
câbles et des pièces installées.
2.
Desserrez le levier de serrage A.
3. Retirez la liaison inférieure.
4.
Fig. 5-19 Matériel de fixation. Pour une meilleure visibilité, le
support de stabilisation n'est que partiellement représenté.
Desserrez et retirez les vis B ainsi que le matériel de
fixation C.
5. Installez les pièces en reprenant la procédure en sens
inverse.
6. Réinstallez les composants de la commande
mentonnière.
7. Testez toutes les fonctions.

5.9.3 Entretien de la liaison du Chin Control

La liaison du Chin Control doit être graissée une fois par an.
Fig. 5-18
