Risque de dommages matériels
Après le montage des pièces de l'adaptateur, il est difficile de les séparer à nouveau.
– Montez les pièces uniquement dans le logement de l'appui-tête.
– Pour démonter, utilisez une petite clé Allen ou un trombone pour dégager les clips de verrouillage à l'intérieur
tout en tirant les pièces.
– Montez complètement les pièces sur le support d'appui-tête et assurez-vous que les pièces s'enclenchent
avec un déclic.
•
Maillet en caoutchouc
•

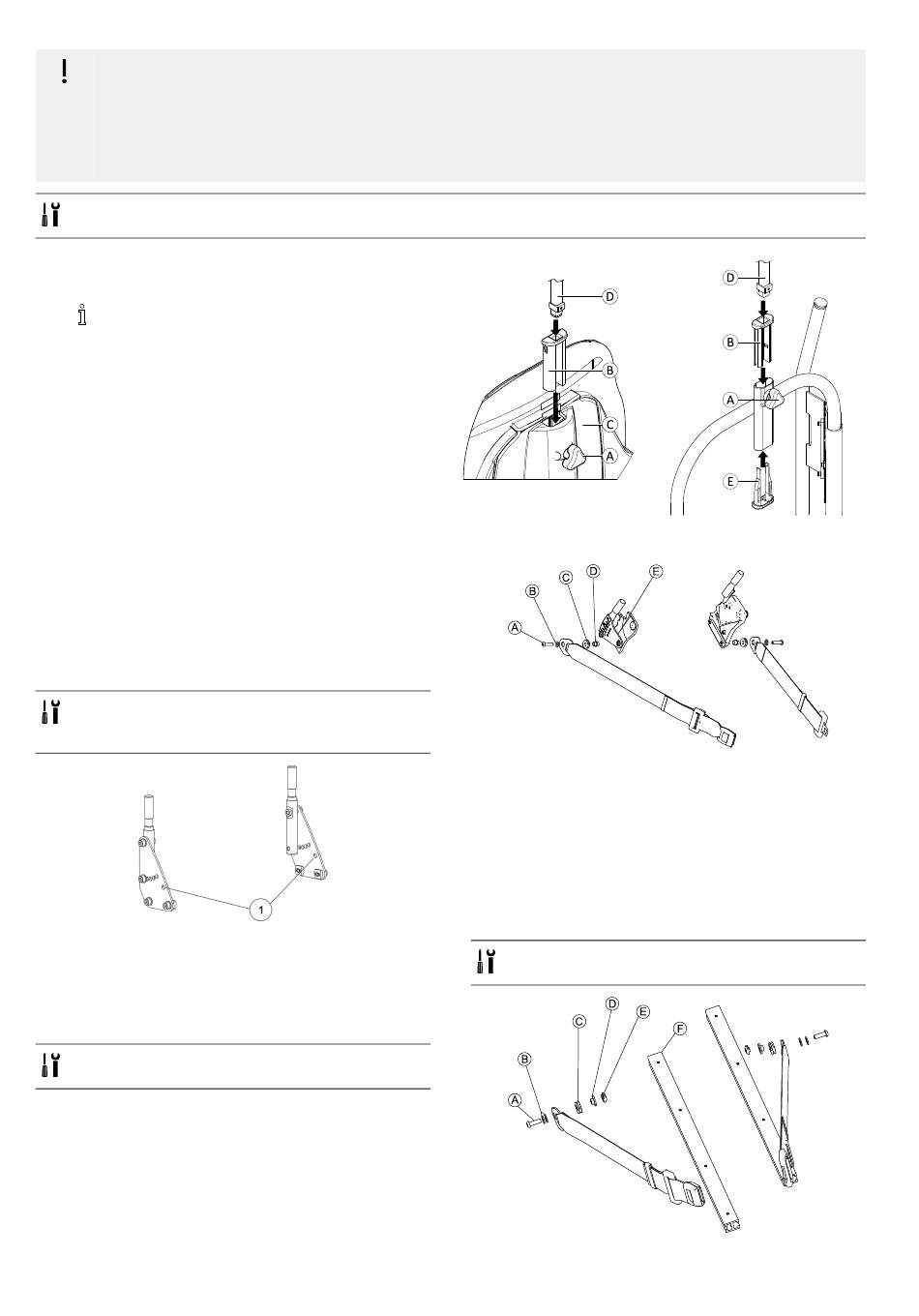

Adaptateur d'appui-tête Elan pour système Modulite
1. Desserrez et retirez la vis à molette A.
2.
Le côté incurvé de l'adaptateur doit être orienté
vers l'extérieur du cadre du dossier.
Installez l'adaptateur :
•
Plaques de dossier : Insérez l'adaptateur B dans la
fente de la plaque de dossier C.
•
Dossier à tension réglable : Insérez l'adaptateur
supérieur B et l'adaptateur inférieur E dans la
fente jusqu'à ce qu'il s'enclenche.
3. Insérez le tube de l'appui-tête Elan D dans l'adaptateur.
4. Fixez et serrez la vis à molette A.
5.6 Remplacement des ceintures de
maintien
5.6.1 Installation sur la bride de montage du
dossier (cadre du dossier)
Outils :
•
Clé à douille de 13 mm
•
Clé Allen de 5 mm
•
Les ceintures de maintien sont fixées au moyen d'un
trou foré (1) en haut à droite.
5.6.2 Installation sur la bride de montage du
dossier (châssis de l'assise télescopique)
Outils :
•
Clé Allen de 5 mm
26
Fig. 5-4
1. Desserrez la vis A à l'aide d'une clé Allen de 5 mm.
2. Retirez la vis A, la rondelle correspondante B, la
ceinture de siège, la butée C et l'enrouleur D de la
bride de montage du dossier E.
3. Réinstallez la ceinture de maintien.
4. Installez les pièces en sens inverse.
5.6.3 Installation sur le profilé du châssis de
l'assise (châssis de l'assise télescopique)
Outils :
•
Clé Allen de 5 mm
Fig. 5-5
