Remplacement Du Dossier; Remplacement Du Dossier Standard - Invacare Modulite Manuel De Maintenance

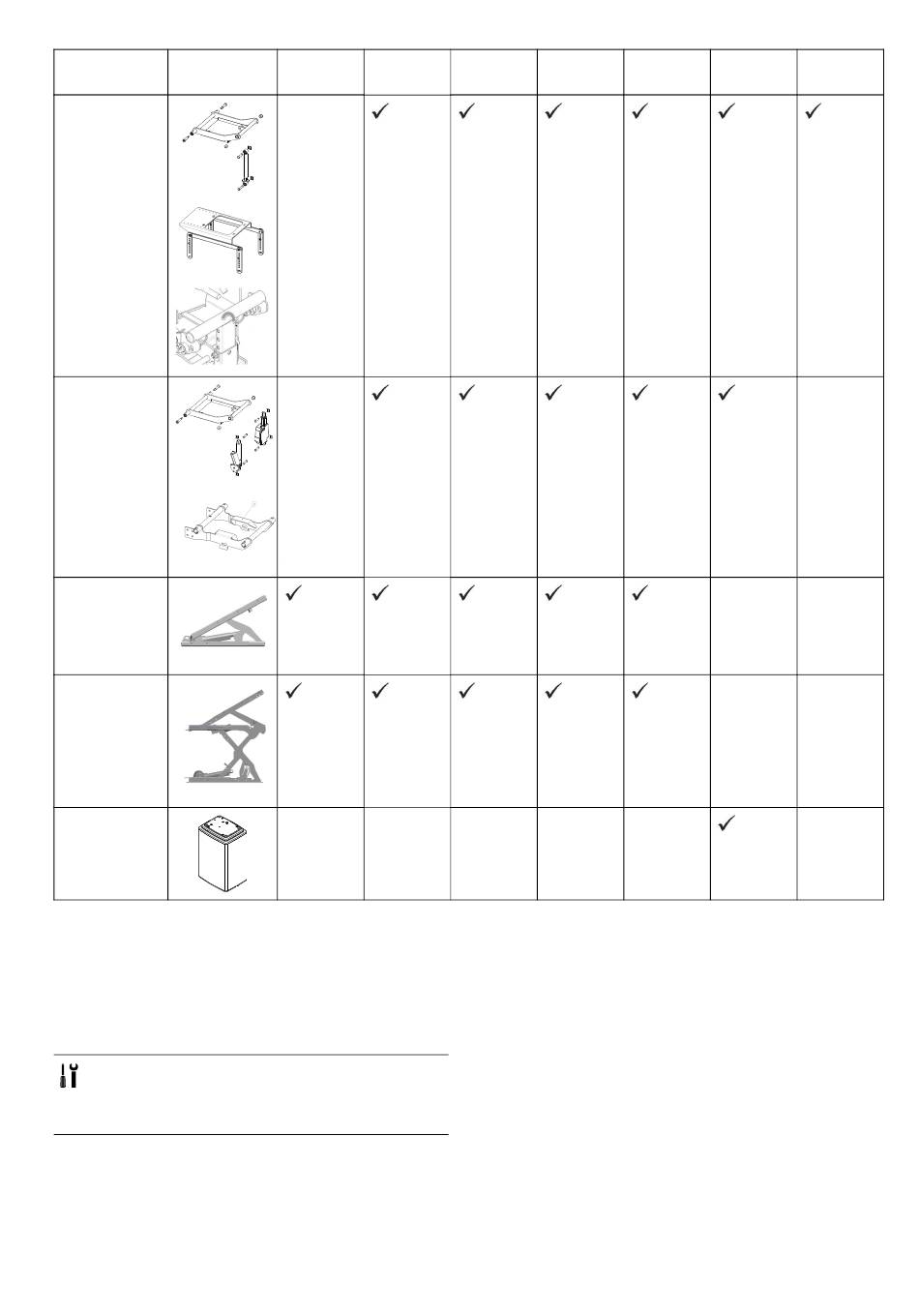

Exemple
Fixe, réglable
manuellement
ou à angle
réglable
Inclinaison
électrique,
point de
pivotement
fixe
Inclinaison
électrique
avec décalage
du centre de
gravité
Dispositif de
levage avec
inclinaison
électrique
et décalage
du centre de
gravité
Dispositif de
levage de type
colonne

5.4 Remplacement du dossier

Pour plus d'informations sur les types de dossier,
reportez-vous à la section 5.3.2 Types de dossier, page 18.

5.4.1 Remplacement du dossier standard

Outils :
• Clé Allen de 5 mm
• Clé de 10 mm
• Clé de 13 mm
1608031-J
Pronto
Série
Bora/
M41
AVIVA RX
SpectraXTR
Séries Kite Séries TDX
SP2/FDX
Démontage du dossier
1. Retirez le coussin de dossier.
2. Desserrez le levier de fixation (2) du tube de dossier.
3. Retirez le tube de dossier.
4. À l'aide de la clé Allen, desserrez et retirez les vis (3),
sans oublier les écrous et les rondelles qui se trouvent
à gauche et à droite.
Après-vente
Fox
Séries
Storm4
23
