5.9 Commande mentonnière
5.9.1 Maintenance
•
Veillez à ce que tous les composants électroniques
soient exempts de poussière, de saletés et de liquides.
Pour nettoyer le produit, utilisez un chiffon humidifié
dans de l'eau chaude savonneuse. N'utilisez pas
de produits chimiques, de solvants ni d'agents de
nettoyage abrasifs qui risqueraient de détériorer le
produit.
•
Une fois par mois, contrôlez tous les composants du
véhicule pour vous assurer que des éléments tels que
les connecteurs, les bornes ou les câbles ne sont pas
desserrés, endommagés ou corrodés. Assurez-vous
que tous connecteurs sont correctement appariés.
Serrez tous les câbles dans un dispositif de retenue
pour éviter de les abîmer. Remplacez les composants
endommagés. Recherchez la présence d'éventuels
corps ou matières étrangers et retirez-les, le cas
échéant.
•
Tous les six mois, testez toutes les fonctions des
systèmes de commande pour vous assurer qu'elles
fonctionnent correctement.
Risque de détérioration du manipulateur
Un composant électronique ne renferme aucune
pièce susceptible d'être réparée par l'utilisateur.
– N'essayez jamais d'ouvrir un boîtier ni
d'effectuer une réparation : la garantie serait
en effet annulée et la sécurité du système
risquerait d'être compromise.
En cas de détérioration quelconque d'un composant
ou de dommage interne (suite à une chute,
par exemple), faites contrôler l'appareil par un
technicien qualifié avant de l'utiliser.
En cas de doute, consultez votre revendeur
Invacare le plus proche.
5.9.2 Remplacement des composants
Remplacement des joysticks/interrupteurs
Risque de détérioration des vis
Si vous serrez les vis à un couple inapproprié,
elles risquent de se desserrer ou de s'abîmer.
– Serrez les vis à un couple de 3 Nm ± 10 %.
•
Clé Allen de 3 mm (manipulateur RJM/RJM—LF)
•
Clé Allen de 4 mm (tous les autres composants)
•
Clé dynamométrique 0 Nm — 20 Nm (ou
équivalent)
1608031-J

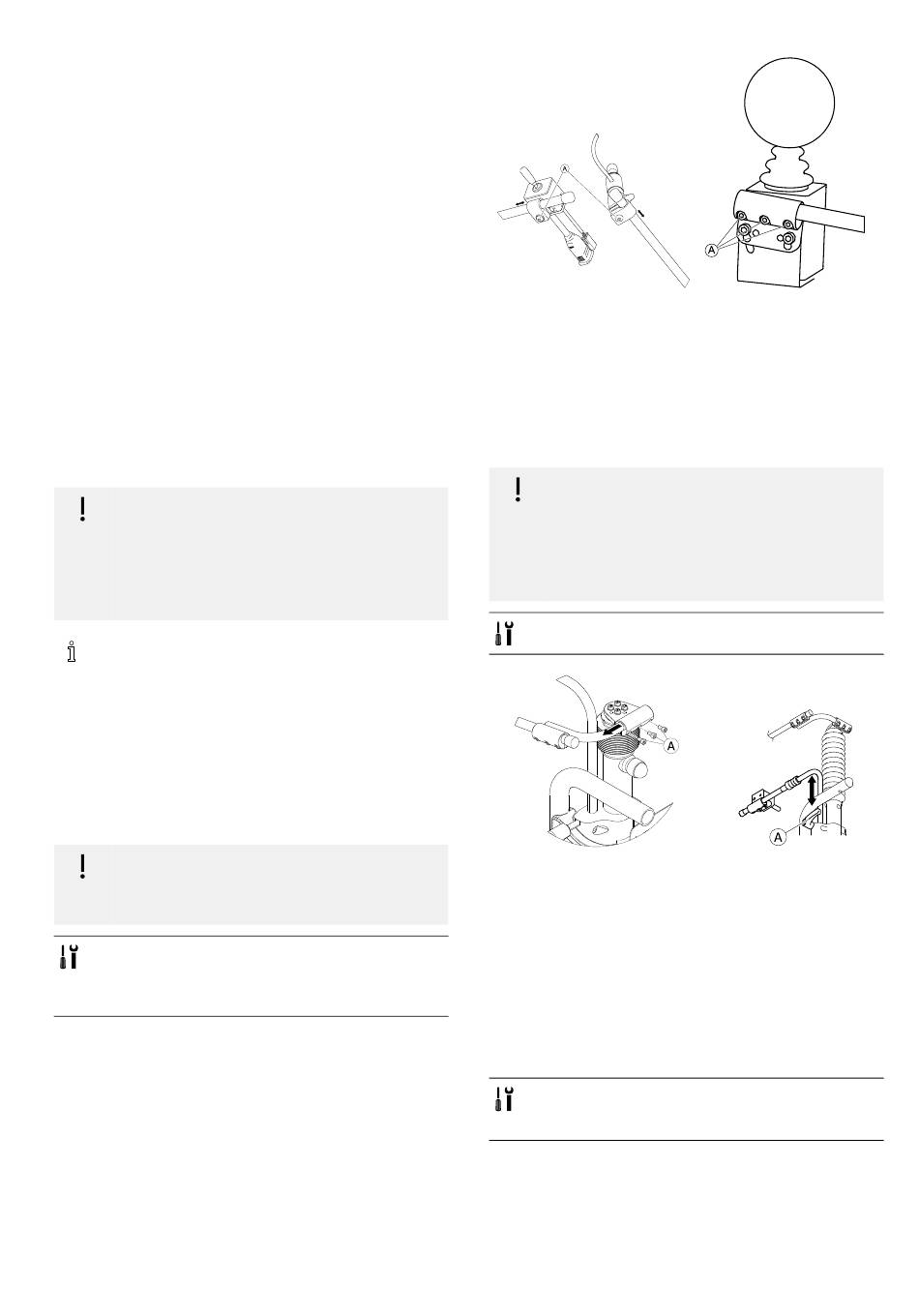

Fig. 5-12
1. Retirez les embouts.
2. Desserrez les vis A.
3. Retirez le joystick/commutateur de la liaison.
4. Installez les pièces en reprenant la procédure en sens
inverse.
5. Testez toutes les fonctions.
Remplacement de la liaison
Risque de détérioration des vis/du levier de
serrage
Si vous serrez les vis ou le levier à un couple
inapproprié, ils risquent de se desserrer ou de
s'abîmer.
– Serrez les vis à un couple de 3 Nm ± 10 %.
– Serrez le levier à la main uniquement.
•
Clé Allen de 3 mm
Fig. 5-14 Liaison supérieure
1. Retirez les composants qui sont installés sur la
liaison, comme les joysticks et les commutateurs.
Reportez-vous à la section Remplacement des
joysticks/interrupteurs, page 31.
2. Desserrez les vis/le levier de serrage A.
3. Remplacez la liaison.
4. Installez les pièces en reprenant la procédure en sens
inverse.
5. Testez toutes les fonctions.
Remplacement du support de connexion
•
Clé Allen de 3 mm
•
Adhésif frein-filet de force moyenne
(Loctite 242 ou équivalent)
Après-vente
Fig. 5-13
Fig. 5-15 Liaison inférieure
31
