PARTIE N°2—ASSEMBLAGE
Déballage du lève-personne
Déballez les composants du carton dʹexpédition.
Assemblage du lève-personne
AVERTISSEMENT
Utilisez uniquement des pièces d'Invacare pour
l'assemblage de ce lève-personne. Les pieds du
socle, le mât, la perche, l'assemblage de la
pompe et la barre oscillante sont fabriqués selon
les spécifications assurant l'alignement correct
de toutes les pièces pour un fonctionnement effi-
cace en toute sécurité.
Montage de l'ensemble du mât au socle
REMARQUE: Lʹensemble du mât peut être retiré du socle pour
lʹentreposer ou le transporter. Lʹensemble du mât DOIT être
correctement fixé à lʹassemblage du socle avant lʹutilisation.
REMARQUE: Pour cette procédure, consultez la FIGURE 2.1.
1. Placez le socle sur le sol.
REMARQUE: : Assurez‐vous que les quatre roulettes sont toutes en
contact avec le sol.
2. Bloquez les deux roulettes arrière. Consultez le détail ʺ A ʺ.
3. Retirez le boulon de blocage à six pans, les rondelles et
lʹécrou situés dans la partie découpée en U du socle.
4. Mettez le mât en position verticale.
5. Abaissez le mât sur le support de montage.
6. Fixez le mât au socle à lʹaide du boulon de blocage à six
pans, des rondelles et de lʹécrou. Resserrez solidement.
Préparation de l'emploi du
lève-personne
Examinez et resserrez toute la visserie AVANT lʹutilisation.
Installation de la manette de
commande
REMARQUE: Pour cette procédure, consultez la FIGURE 2.2.
1. Retirez la manette de commande du carton
dʹemballage.
2. Vissez la poignée sur lʹadaptateur mâle du socle.
Part No. 1078985
DETAIL « A »
Levier de
blocage
DÉVERROUILLÉ
Rondelle
Écrou

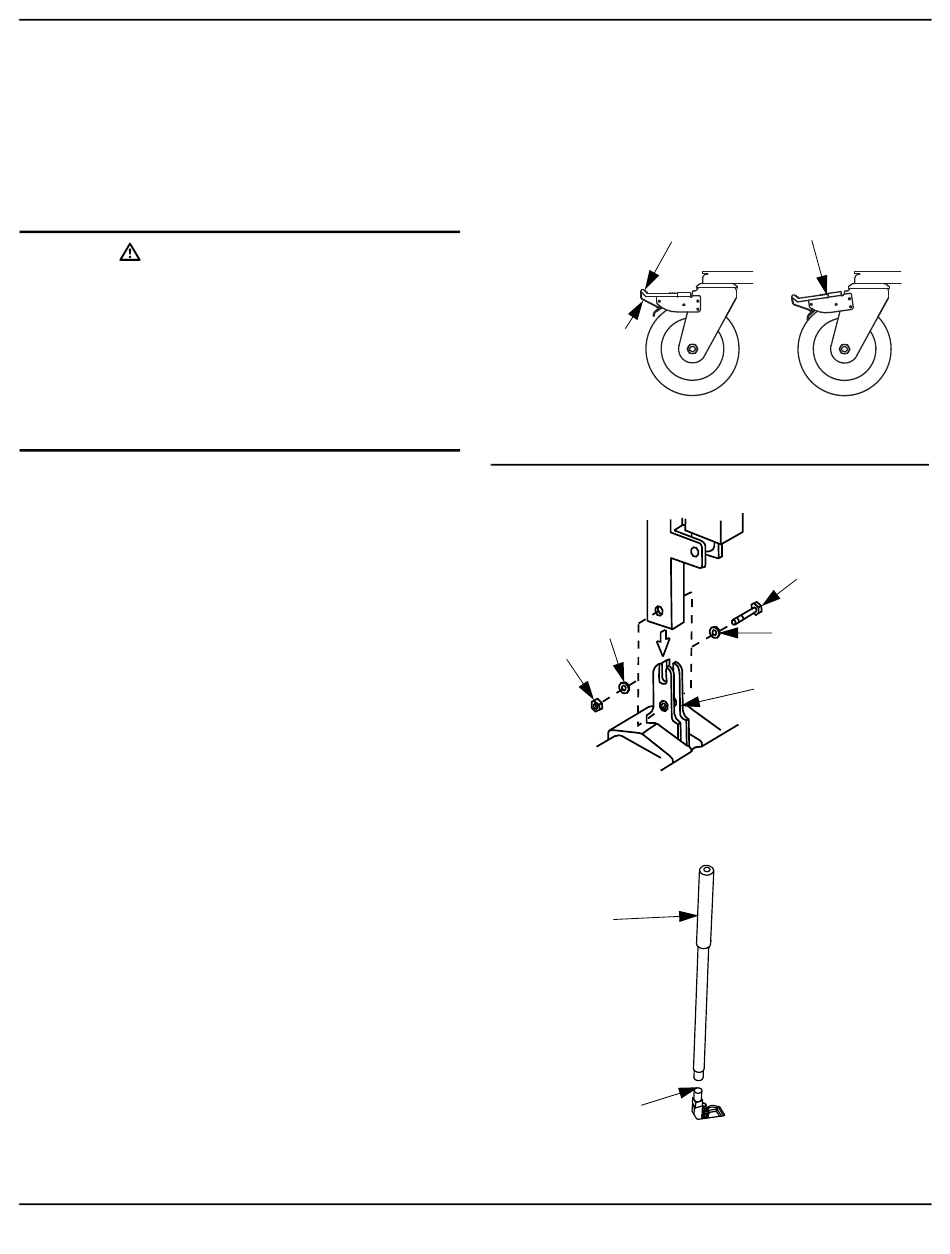

FIGURE 2.1 Montage de l'ensemble du mât au socle
Manette de
commande
Adaptateur
mâle en socle

Installation de la manette de commande

FIGURE 2.2
57
PARTIE N°2—ASSEMBLAGE
Appuyez ici Appuyez ici pour
déverrouiller
pour verrouiller
VERROUILLÉ
Boulon de blocage à six pans
Rondelle
Support de
assemblage
Lève-personne verticalisateur
