Invacare® EC-Track®
3.10.6 Montage des dispositifs de
positionnement sur des rails parallèles
profilés en S et profilés en M/L
ATTENTION !
Il est essentiel que tous les éléments soient
réglés correctement et fixés avec précision afin
de garantir la sécurité et le bon fonctionnement
du système.
– Testez entièrement le système après
l'installation.

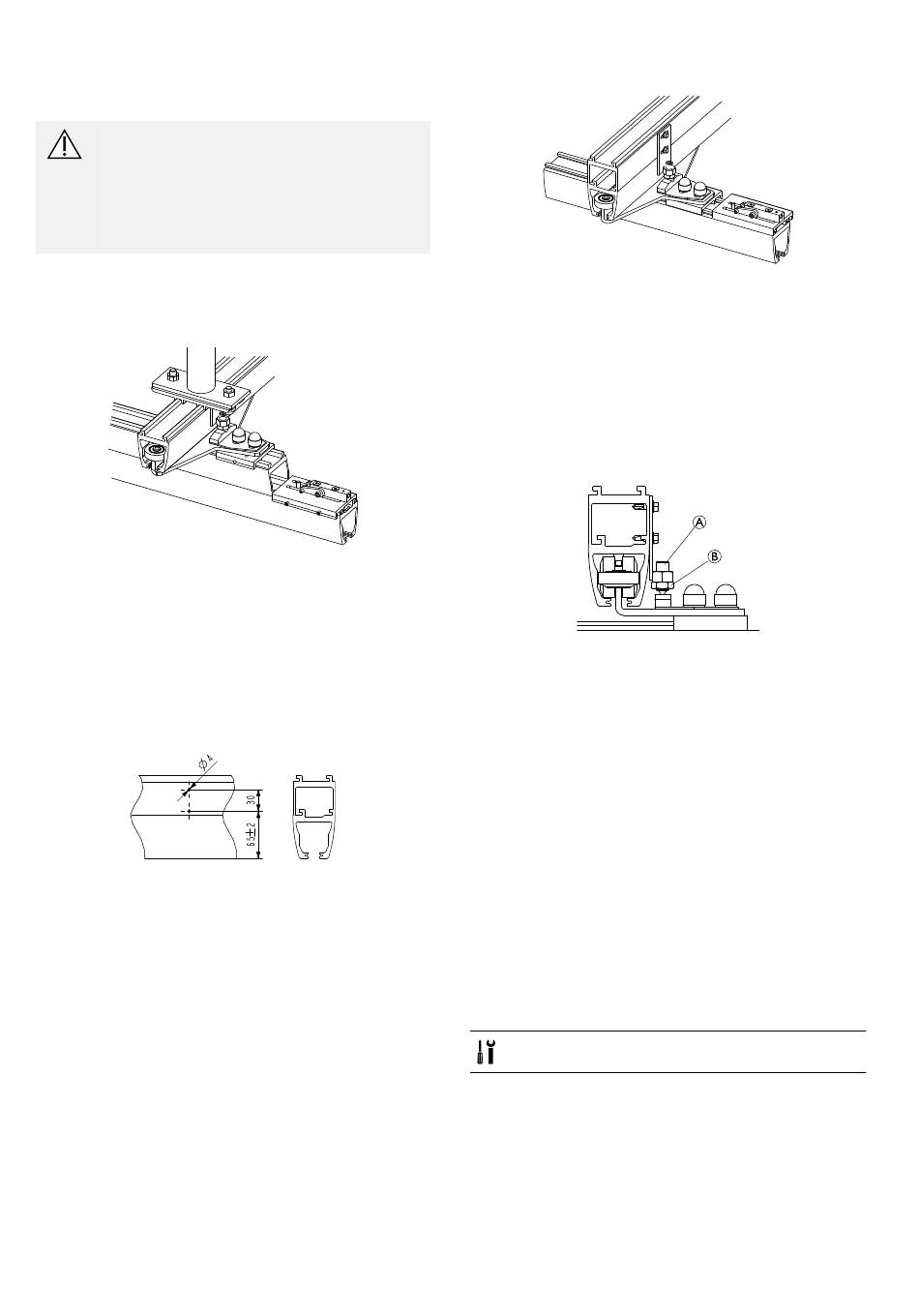

Le dispositif de positionnement est monté pour faciliter la
mise en place du rail de traverse par rapport au raccord.
Le dispositif est monté sur le rail le plus proche du raccord
et est orienté vers le raccord. Reportez-vous à l'illustration.
Le dispositif de positionnement des rails profilés en S est
en partie monté dans le dispositif standard. Il est donc
important de placer un dispositif de fixation standard
devant le rail de raccord.
Une partie du dispositif de positionnement est montée
avec le boulon M10 sur le support de plafond standard
dans la même direction que le dispositif de fixation rapide
sur le chariot de traverse. La partie traverse du dispositif
de positionnement est montée sur le dispositif de fixation
rapide du chariot de traverse. Reportez-vous à l'illustration.
Le dispositif de positionnement des rails profilés en M/L
est monté respectivement sur le rail parallèle et sur
le rail de traverse. La partie traverse du dispositif de
positionnement est montée sur le dispositif de fixation
rapide du chariot de traverse.
Le rail de traverse et le raccord de transit doivent être
raccordés lors du montage de la partie rail parallèle part
du dispositif de positionnement. Il est ainsi possible
de repérer une position correcte pour les dispositifs de
fixation avant leur montage. Une fois la bonne position
repérée, les rails sont à nouveau séparés avant de percer
76
des trous de 4 mm de diamètre pour les vis. Reportez-vous
à l'illustration ci-dessous.
Réglage du serrage
Les dispositifs de positionnement doivent être ajustés à
un serrage permettant au raccord de prendre le rail de
traverse, mais en même temps de passer sur le raccord
sans être pris par ce dernier.
1. Si le dispositif de positionnement est trop serré,
desserrez la vis flexible noire A.
2. Si le dispositif de positionnement est trop lâche, serrez
la vis A.
3. Serrez le contre-écrou B (M12) après chaque réglage.
Réglage des dispositifs de positionnement
La partie rail parallèle du dispositif de positionnement
peut être ajustée en desserrant les vis et en déplaçant le
dispositif à l'horizontale jusqu'à ce que le rail se trouve
devant le raccord.
Après le réglage, le dispositif peut être serré.
Veuillez noter qu'il reste un peu de jeu à répartir des deux
côtés du rail.
3.11 Installation du lève-personne sur
rail sur le système de rails
Le lève-personne Robin® exige un chariot qui le guide dans
le système de rails. Le lève-personne Robin® Mover est
équipé d'un chariot intégré et peut par conséquent être
directement installé sur le système de rails.
3.11.1 Installation du lève-personne Robin®
Outils : clé Allen de 4 mm/clé à douille de 17 mm
A
B
