Invacare® EC-Track®

4 Tekniske Data

4.1 Skinnesystemet

Alle skinneprofiler e r f remstillet i p resset aluminium.
Skinnerne fås med hvid pulverlakering.
Skinnerne fås i tre forskellige højder: S= 68 mm, M=114
mm og L=183 mm, hvilket giver en rækkevidde på hhv. 2
m, 4 m og 8 m.
Profilbredden f or a lle t re p rofiler er 58 mm . To ppen af
profilerne e r formet m ed h enblik p å a t s ikre, a t skinnerne
kan kobles til installationsbeslagene.
Ved levering har skinnen til løftemotoren en fræset rille i
bunden. Denne rille bruges til at installere løftemotoren
og kaldes et nøglehul.
Mulige installationer
Enkeltskinne kan monteres i loftet eller på væggen og
gulvet. Skinnens placering i lokalet kan enten være parallel
med en væg eller i en vinkel i forhold til en væg.
Køresystemet kan monteres i loftet eller på væggen og
gulvet. Frigangen mellem de to parallelle skinner kan være
op til 8000 mm.
Kurver kan fås i S-profilen o g kan m onteres i l oftet. D e fås
med vinklerne 30°, 45°, 60° og 90°.
Specialløsninger
Installation med ophængsbeslag bruges i følgende tilfælde:
Når loftets højde varierer i skinnens længderetning, eller
når skinnen skal forsænkes.
Vinkelinstallation bruges, når skinnen skal installeres i
andre vinkler end 90°.
4.2 Mål til forskellige
skinneinstallationer

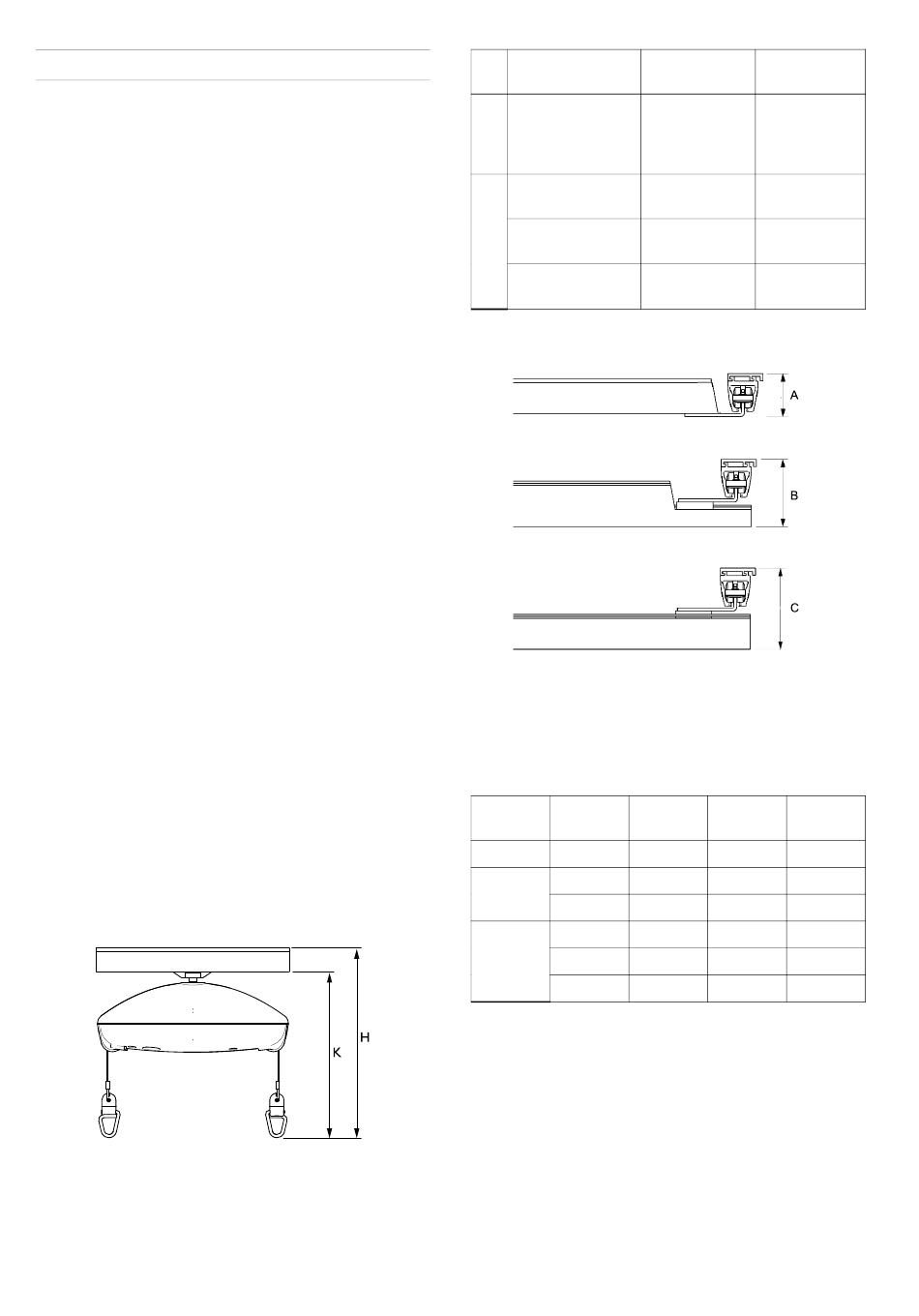

Byggemålene for en installation er defineret som afstanden
mellem loftets underside og løftemotorens kroge.
Højde for enkelt skinne
Ved brug af EC-Track™-systemet og Robin™-løftemotoren
er målene for indbygning målt fra loftet, hvor skinnen er
monteret så tæt som muligt på loftet:
52
K
Målt fra
undersiden af
skinnen til sejlets
krog
H
Loftsmonteret
skinneprofil S
Væg-/gulvmonteret
skinneprofil M
Væg-/gulvmonteret
skinneprofil L
Højde for køreskinnesystem
A = Mellemophængt køresystem
B = Delvist mellemophængt køresystem
C = Underophængt køresystem
Mulige kombinationer
Køreskinne Parallel
skinne
83 mm
S-profil S-profil
M-profil S-profil
129 mm
M-profil
L-profil S-profil
M-profil
L-profil 198 mm
Robin™ Robin
Mover™
336 mm 396 mm
410 mm 470 mm
450 mm 510 mm
519 mm 579 mm
A B C
—
156 mm
—
156 mm 203 mm
203 mm 250 mm
— —
272 mm
— —
319 mm
272 mm 388 mm
