2.2 Køresystem
Et traverssystem er velegnet i situationer, hvor et ubegrænset antal løftepositioner er nødvendigt i rummet.
Et køresystem består af to parallelle skinner, der er monteret i loftet eller på væggen. På hver parallel skinne indsættes en
kørevogn, der kan køre hele vejen langs de parallelle skinner fra endestop til endestop.
På tværs af de parallelle skinner er der monteret en køreskinne til de to kørevogne. Denne installation kan udføres på
forskellige måder som vist i illustrationerne nedenfor. Med en kørevogn til løftemotoren indsat på køreskinnen kan
løftemotoren køre hele vejen langs køreskinnen.
Systemet muliggør ubegrænsede løftepositioner, da traverssystemet dækker hele rummet.

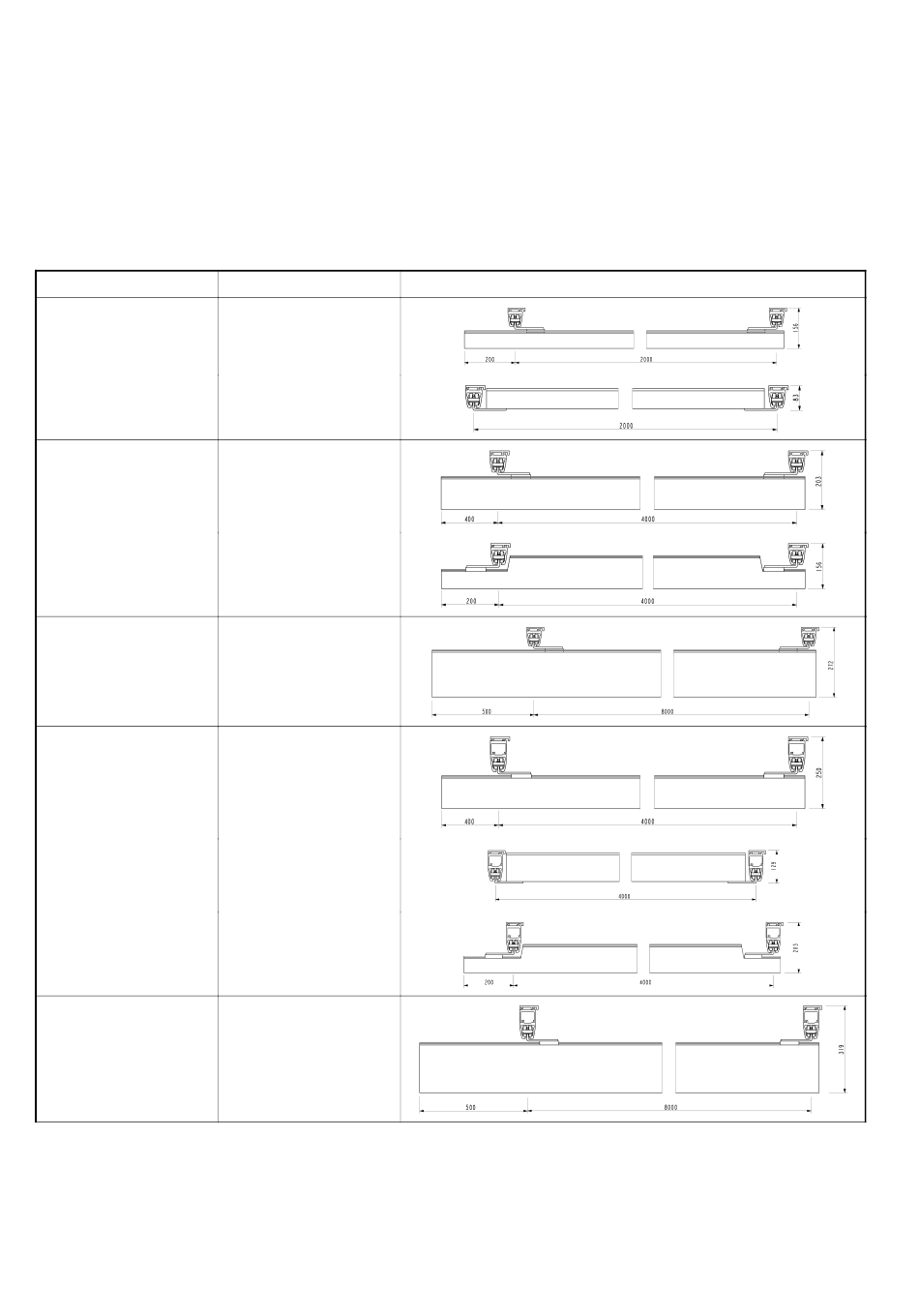

Kombinationer af køresystemer
Skinner
Parallel: S-profil
Køresystem: S-profil
Parallel: S-profil
Køresystem: M-profil
Parallel: S-profil
Køresystem: L-profil
Parallel: M-profil:
Køresystem: M-profil:
Parallel: M-profil:
Køresystem: L-profil
32
Kombination
Underophængt
køresystem:
Mellemophængt
køresystem:
Underophængt
køresystem:
Delvist mellemophængt
køresystem:
Underophængt
køresystem:
Underophængt
køresystem:
Mellemophængt
køresystem:
Delvist mellemophængt
køresystem:
Underophængt
køresystem:
Mulige kombinationer
