Rails
Parallèle : profilé en L
Traverse : profilé en L
2.3 Transfert entre pièces
Transfert entre pièces avec deux lève-personnes
Le transfert entre pièces peut se faire au moyen de deux
lève-personnes Robin, un dans chaque pièce. Pour faciliter
cette opération, un chariot de pièce à pièce Invacare est
utilisé.
Le transfert entre pièces est possible avec les installations
simples et les installations couvrant la pièce. Il est
important que les rails soient placés le plus près possible
de la porte. Lors de l'installation d'un système de rails
couvrant la pièce prévu pour un transfert entre pièces, le
rail de traverse doit être installé perpendiculairement au
mur avec la porte. La distance entre les deux butées de
fin de course ne doit pas dépasser 600 mm. Pour obtenir
le meilleur résultat possible lors du transfert entre pièces, il
doit exister une distance minimale de 1,85 m entre le sol et
le dessous du système de levage sur rail. Ceci doit être gardé
à l'esprit lors de l'installation du système de rails.
1586749-E

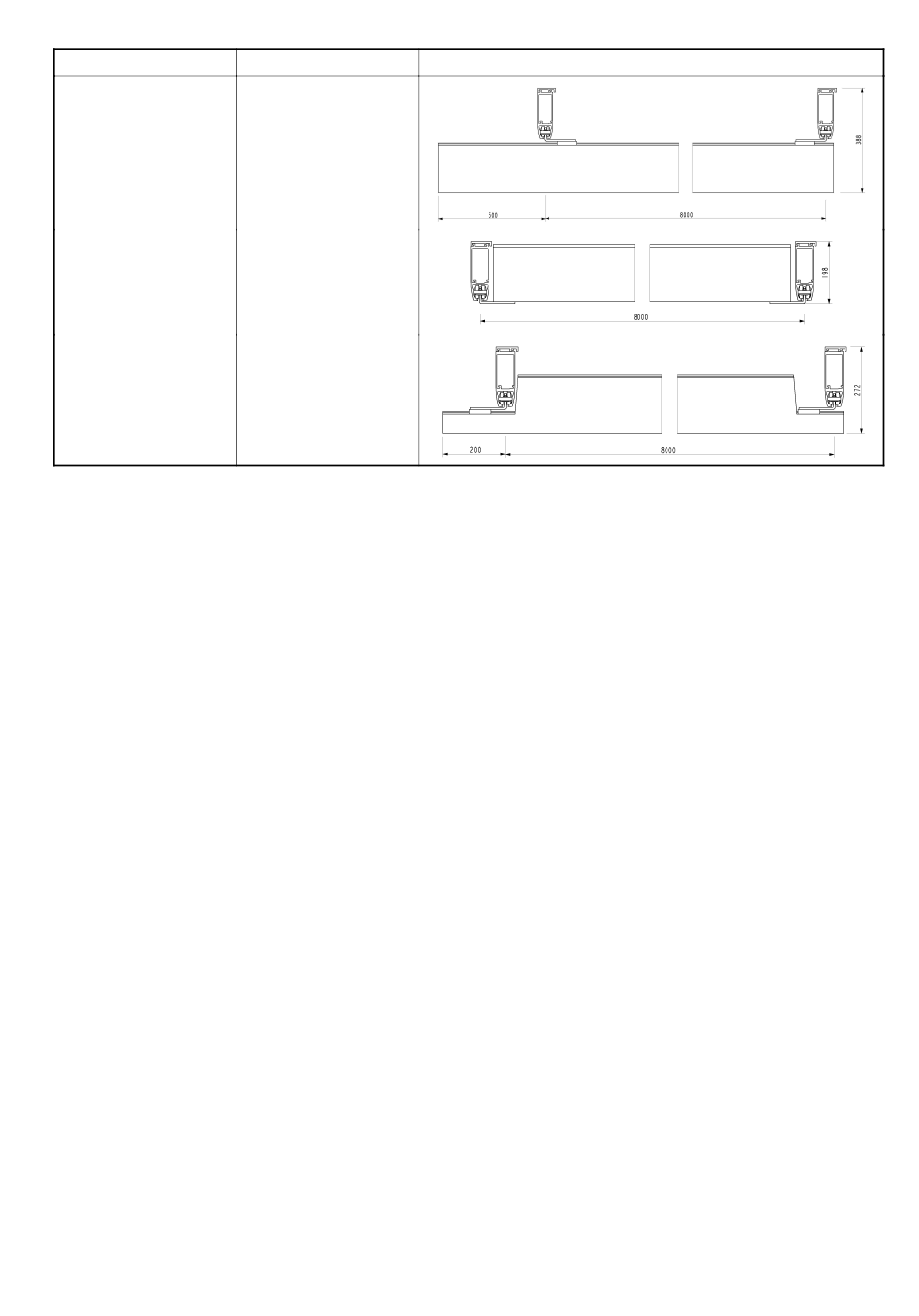

Combinaison
Traverse suspendue par
le dessous :
Traverse à suspension
intermédiaire :
Traverse à suspension
intermédiaire partielle :
Combinaisons possibles
Transfert entre pièces avec transit (raccord de transit)
Le transfert entre pièces peut également être effectué au
moyen d'un raccord de transit installé.
Le raccord peut être utilisé pour relier soit deux systèmes
de traverses soit un système de traverses et un système
monorail.
Le raccord de transit est commandé électriquement par un
bouton de commande mural. Le raccord est livré à une
longueur standard de 800 mm.
Pour plus d'informations, reportez-vous aux chapitres 2.4
Rails, supports et accessoires, page 70 et 3.10 Raccord de
transit, page 85.
Système de rails
57
