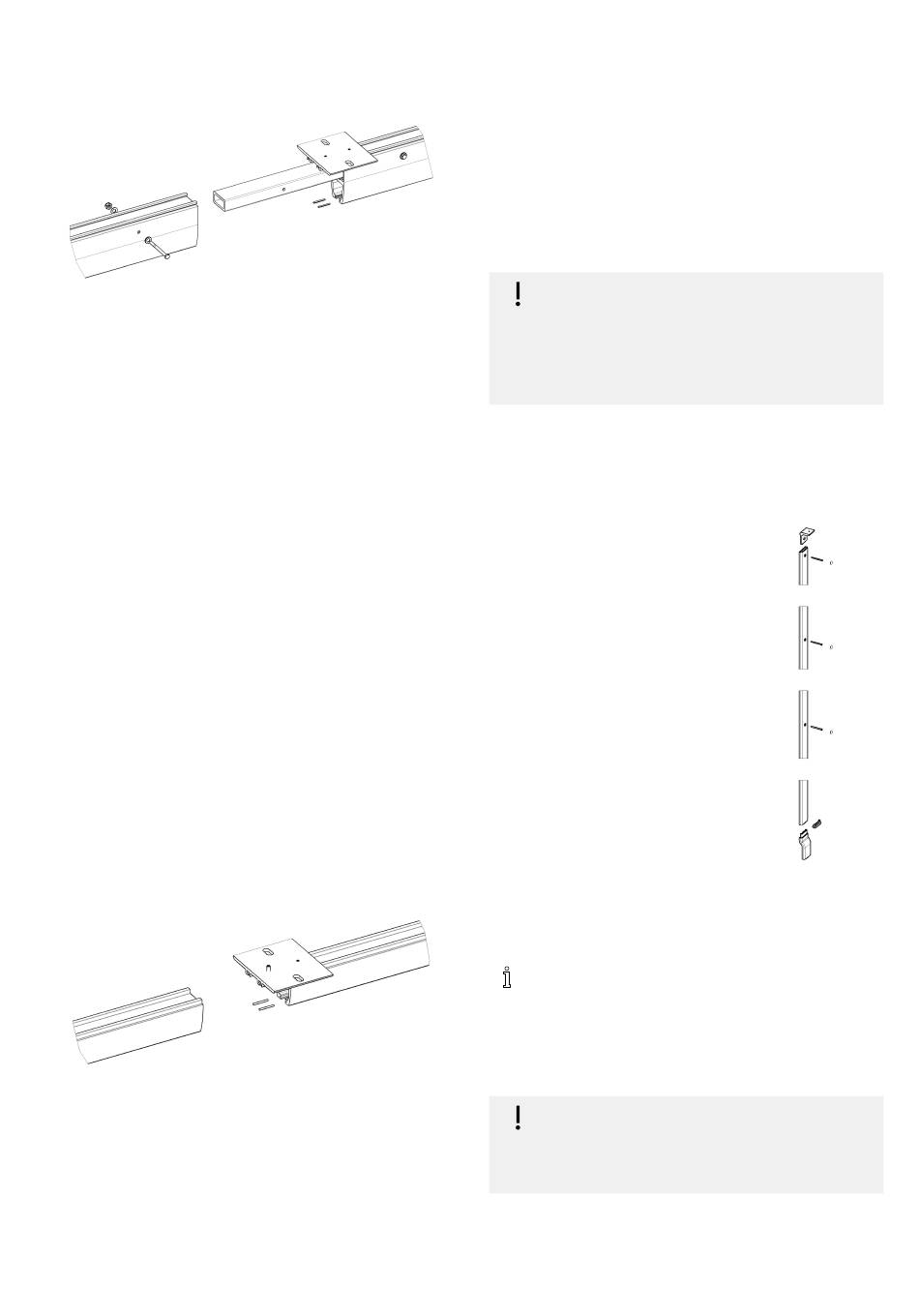

3.6 Skarvning av skenor

3.6.1 Skarvning av skenor för profil M och L
Material vid skarvning av skenor:
• Skenprofil M 1.
• Skenprofil M 2.
• Insticksrör (för profil M).
• Skarvfäste (snabbfäste eller standardtyp).
• Rörsprintar.
• Stoppskruv.
• Bult M6.
• Bricka.
• Låsmutter M6.
Skjut in insticksröret till hälften i skenprofil 1 o ch d ra åt
med en genomgående bult. Borra hål upp till 3,2 mm för
rörsprintarna i skenprofil 2 m ed e tt d jup s om motsvarar
halva rörsprintens längd. Slå in rörsprintarna till hälften i
skenprofil 1 o ch k läm i hop d em i änden.
Skjut på skarvfästet till hälften på skenprofil 1 o ch d ra åt
med stoppskruven.
Skarvfäste behövs endast vid takmontering av skenan. Om
du skarvar en traversskena behövs inte något skarvfäste.
Tryck ihop skenprofil 2 och 1 . Lås fast dem med låsskruven
i skarvfästet och den genomgående bulten.
Montera den skarvade skenan enligt
monteringsanvisningarna för raka skenprofiler, se
3.2 Takmonteringssystem, Sida 141 ..
Vid skarvning av långa skenor kan det vara svårt att lyfta
den skarvade skenan i ett stycke. I sådana fall kan du först
montera den första skenan i taket. Lyft sedan upp den andra
skenan som har förberetts för skarvning och skjut ihop
skenorna.
3.6.2 Skarvning av skenor för profil S
Material vid skarvning av skenor:
• Skenprofil 1
• Skenprofil 2
• Skarvfäste (snabbfäste eller standardtyp)
• Rörsprintar
• Stoppskruv
1586749-E
1. Borra hål upp till 3,2 mm för rörsprintarna i skenprofil
2 med ett djup som motsvarar halva rörsprintens
längd.
2. Slå in rörsprintarna till hälften i skenprofil 1 och kläm
ihop dem i änden.
3. Skjut på skarvfästet till hälften på skenprofil 1 och dra
åt med stoppskruven.
4. För in spårprofil 2 i skarvfästet och skjut ihop de båda
skenorna.
5. Dra åt stoppskruven på spårprofil 2.
6. Montera de skarvade skenorna enligt
monteringsanvisningarna för raka skenprofiler.
OBS!
Vid skarvning av långa skenor kan det vara svårt
att lyfta upp den skarvade skenan i ett stycke.
– I sådana fall kan du först montera den första
skenan i taket. Lyft sedan upp den andra
skenan som har förberetts för skarvning och
skjut ihop skenorna.
3.7 Väggstolpar
Väggstolpar används vid montering i gipsvägg och väggar
av andra lätta skivmaterial.
• Väggstolpe (anpassa längden).
• Stödkonsol.
• Väggstolpfot.
• Täckplugg av plast.
• Skruvar M6.
Väggstolparna kapas till rätt längd i
den ände som ska vara vänd mot
golvet.
Vid mätning av väggstolpens längd
måste det finnas ett minsta avstånd
mellan fästets ovansida och taket.
Minsta avstånd:
• Profil M: minst 80 mm
• Profil L: minst 150 mm
Montera väggstolpen på väggen med tre skruvar. Använd
skruvar Ø6 mm. Vilka skruvar som ska användas beror
på väggmaterialet.
Vid montering i gips rekommenderas
förankringsskruv för poröst material (t.ex.
Hilti HGA eller motsvarande).
Om det finns golvlister kan du antingen använda
den höga stolpfoten eller såga ur en bit av
golvlisten.
OBS!
– Tänk på att det måste finnas plats för
väggstolpens fot.
– Väggstolpen ska alltid monteras direkt mot
väggen i sin fulla längd.
