Invacare® EC-Track®
3 Installation
3.1 Generelle instruksjoner for
montering
Før du monterer et skinnesystem, er det avgjørende å
foreta en omhyggelig og nøyaktig måling av rommet. Det
er like viktig å fastslå tilstanden til taket, veggene og
gulvet for å avgjøre om skinnene skal monteres i taket
eller på veggene. Deretter må du bestemme hvor mange
løftesteder det er nødvendig med i rommet.
Ved angivelse av løftesteder er en individuell vurdering
påkrevd, der det tas hensyn til legemsbygningen til den
enkelte brukeren og antallet sykepleiere.
Følgende plassering av vanlige løftesteder kan benyttes
som en anbefalt retningslinje:
Seng
Toalett
Badekar
Stellebord
Ved måling for det valgte skinnesystemet må du ta hensyn
til en egnet parkeringsplass for løfteren når den ikke er i
bruk. En egnet plassering kan være i nærheten av en vegg,
der løfterladeren monteres på veggen.
Kontroller den tilpassede skinnen, samt brakettene og
annet tilbehør mot tegningen.
Kontroller at eventuelle utstikkende partier og metallspon
er fjernet fra skinnene, for å forhindre at dette rusket blir
sittende fast i løpekatthjulene og produserer støy samt
uberegnelig drift.
Ved enkeltskinner og buede skinner som trenger
sammenkobling, bruker du de medfølgende låsepinnene.
1. Skyv låsepinnen halvveis inn i én skinne. Det bores
hull til Ø 3,2mm i skinnen som den tidligere nevnte
skinnen skal kobles til. Deretter settes den neste
skinnen inn over låsepinnene.
2. Skyv den neste skinnen inn i de fremskytende pinnene.
Ikke bor ytterligere hull i den første skinnen.
3. Monter braketten for skinnesammenkobling.
Når du installerer et system for sidelengs flytting
der parallellskinnene går fra vegg til vegg, må
minsteavstanden fra skinnen til veggen være 60 mm. Sett
løpekatten for sidelengs flytting og skinneendestopperen
i parallellskinnene før montering. Hvis ikke må
parallellskinnene ende min 350 mm fra veggen for å tillate
etterfølgende montering av løpekatten.
Ved montering av et monoskinnesystem eller en
traversskinne i et system for sidelengs flytting er det viktig
at skinnen i den ene enden ender min 160 mm fra veggen
for å tillate påfølgende montering av løfterløpekatten.
Ved sekundær montering av Robin Mover™ må avstanden
være minimum 300 mm.
92
1 m fra innsiden av sengens
hodeende
150 mm fra forkanten
1/3 oppover (sittende
stilling), ½ oppover
(tilbakelent stilling)
1 m fra bordets hodeende
Ved montering av skinner med braketter direkte i taket må
du sørge for at taket er jevnt og vannrett. (Mellomlegg
med henholdsvis 1 mm, 3 mm og 5 mm i tykkelse, kan
brukes til å jevne ut eventuelle ujevnheter.)
Nøkkelhull for monteringspunktet
Ethvert EC-Track-system må klargjøres med et
monteringspunkt for løfteren.
Dette monteringspunktet vises som en 32 mm riflet
fordypning på bunnen av skinnen, der løfteren skal
monteres. Denne riflede fordypningen kalles nøkkelhull.
Ved montering av skinnesystemet er det avgjørende
at dette monteringspunktet plasseres i samsvar med
instruksjonene nedenfor.
1. Generelt må nøkkelhullet alltid være plassert så nær
enden av en skinne som mulig. Det må imidlertid
være minst 250 mm unna skinneenden.
2. Hvis skinnen går fra vegg til vegg, må det plasseres
min 400 mm vekk fra skinneprofilenden.
3. Hvis et system for sidelengs flytting monteres, må
nøkkelhullet plasseres så nær som mulig på tvers av
skinnens ende. Det må imidlertid være minst 250 mm
unna skinneenden.
Dersom traversskinnen fortsetter helt ut til veggene,
må den plasseres min 400 mm fra skinnens ende.
3.2 Takmonteringssystem
3.2.1 Betongtak
Ved henvisning til montering i betongtak skiller vi mellom
massiv betong (fabrikkstøpte betongelementer, forspente
betongflater, armert betong) og hule overflater.

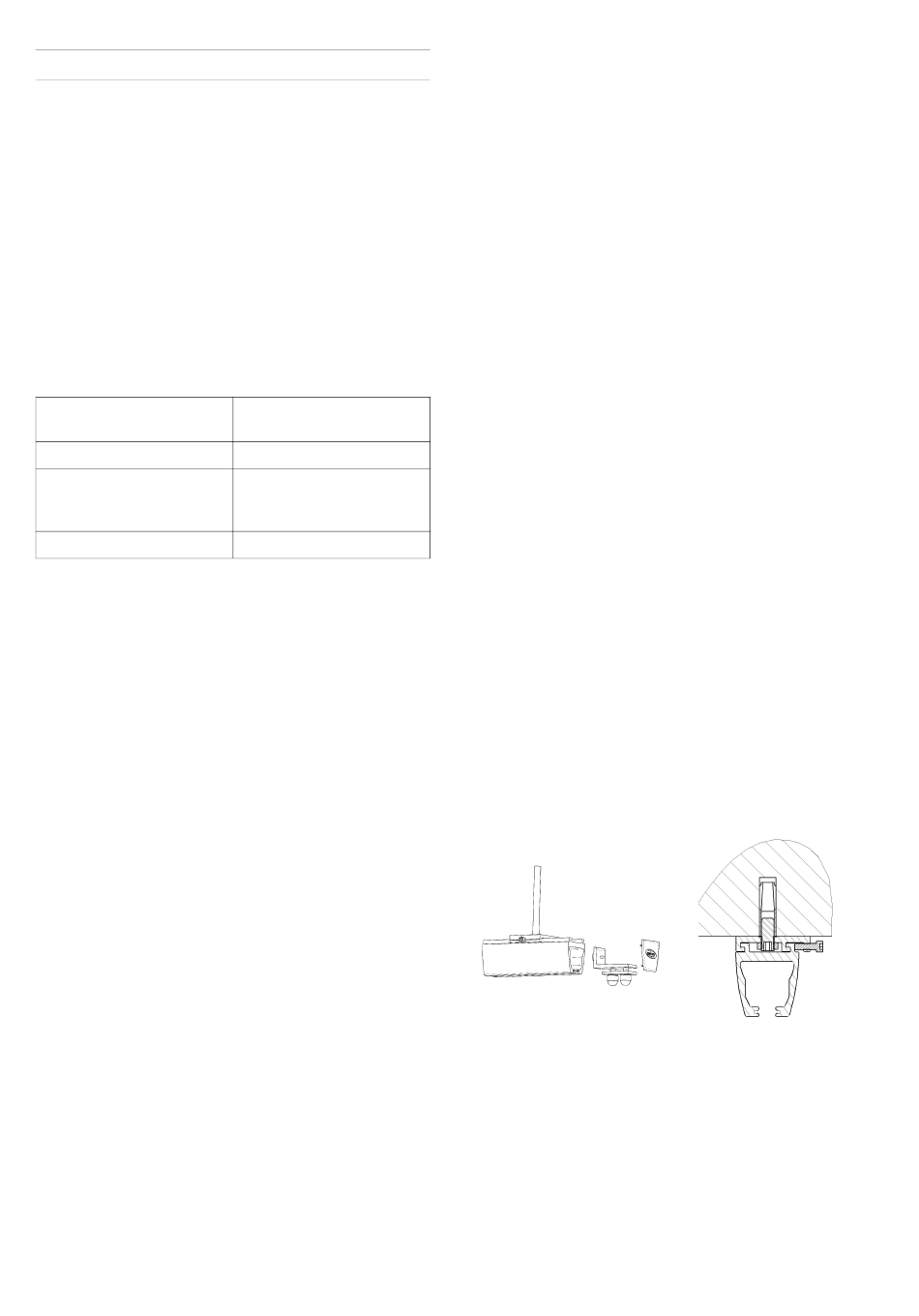

Montere med hurtigtakbrakett
Når du bruker hurtigtakfester, må alle takfestene monteres
i taket. Deretter kan skinnen monteres i disse. Minst 3
takfester må brukes per skinne. Det må i ettertid være
maks 700 mm mellom hvert feste. Det må være maks 200
mm fra enden av skinnen til det første festet.
Mål opp for alle festene på samme tid. Det er viktig at
de borede hullene ligger på en rett linje. Den nøyaktige
merkingen for hullene må utføres ved hjelp av laserteknikk,
krittlinje osv.
Slik monterer du i massiv betong og hule overflater:
